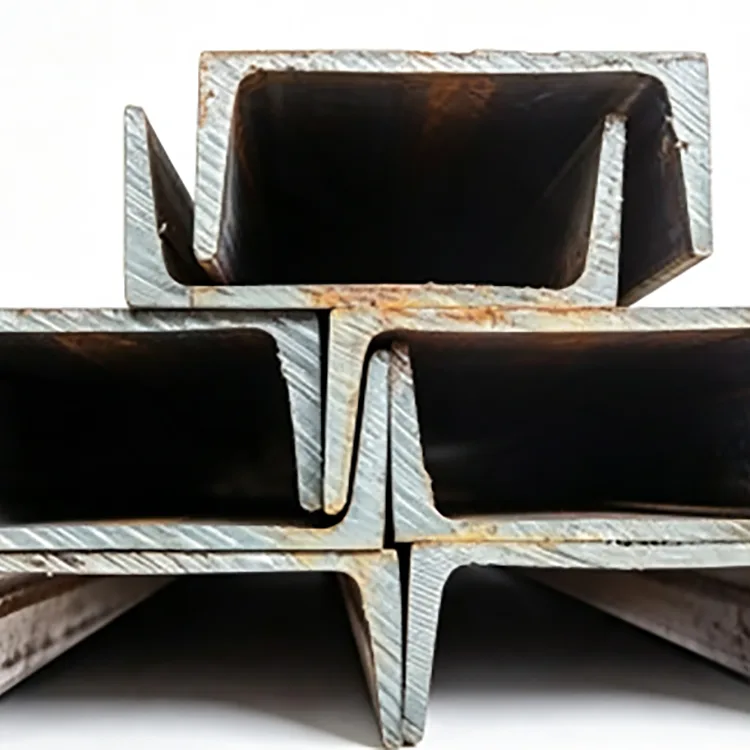

ہماریاسٹیل چینلزرینج ایک U-شکل والے حصے کے ساتھ تیار کی جاتی ہے جس میں باقاعدہ افتتاحی اور ویب اور فلینجز کے درمیان ہموار منتقلی ہوتی ہے۔ یہ سیکشن عام طور پر purlins، گائیڈ ریلوں، چینلز، آلات کے اڈوں اور دیگر من گھڑت سٹیل اسمبلیوں کے لیے استعمال کیا جاتا ہے جہاں کھلی پروفائل کنکشن اور سپورٹ کے لیے مفید ہے۔
ہم مخصوص آرڈرز کے لیے اسٹاک کے ساتھ ساتھ حسب ضرورت سیکشنز سے باقاعدہ وضاحتیں فراہم کرتے ہیں۔ جہتی کنٹرول فلینج کی چوڑائی، ویب کی موٹائی اور فلینج کی موٹائی پر توجہ مرکوز کرتا ہے، جب سیکشنز کو ایک ہی ڈھانچے میں ایک ساتھ استعمال کیا جاتا ہے تو سی کے سائز اور Z کے سائز کے اسٹیل کے ساتھ فٹ ہونے میں مدد کرتا ہے۔
U-شکل والا پروفائل کنکشن، پوزیشننگ اور اسمبلی کے لیے ایک کھلا سائیڈ فراہم کرتا ہے، جو اسے ساختی اور سازوسامان کی معاونت کی ایپلی کیشنز کے لیے عملی بناتا ہے۔
فلینج کی چوڑائی، ویب کی موٹائی اور فلینج کی موٹائی کو مخصوص حصے کے مطابق کنٹرول کیا جاتا ہے، جو اس وقت اہمیت رکھتا ہے جب کئی اسٹیل پروفائلز کو ایک ساتھ جمع کرنے کی ضرورت ہوتی ہے۔
تیار شدہ اجزاء یا سٹیل کے ڈھانچے کی ضروریات کے مطابق موڑنے، چھدرن اور ویلڈنگ کے ذریعے مواد پر کارروائی کی جا سکتی ہے۔
| آئٹم | دستیاب رینج |
|---|---|
| چینی معیاری اسٹیل چینلز | 5#–40# |
| یورپی/امریکی پروفائلز | UPN، UPE، C سیریز، MC سیریز |
| اسٹیل کے درجات | Q235B, Q355B, A36, SS400 |
| معیاری لمبائی | 6 میٹر / 9 میٹر / 12 میٹر |
| لمبائی کی خدمت | کٹ سے لمبائی دستیاب ہے۔ |
| سطح کا علاج | سیاہ / گرم ڈپ جستی / پینٹ |
روایتی حصے میں نسبتاً بھاری دیوار کا ڈھانچہ ہوتا ہے اور اسے استعمال کیا جاتا ہے جہاں ممبر کو ساختی بوجھ اٹھانے یا مضبوط سپورٹ فنکشن فراہم کرنے کی ضرورت ہوتی ہے۔
ہلکے حصے میں پتلی فلینجز اور کم یونٹ وزن استعمال ہوتا ہے۔ اس پر ان ایپلی کیشنز کے لیے غور کیا جا سکتا ہے جہاں ساختی لوڈنگ کی ضروریات کم ہوں اور حصے کا وزن کم کرنا متعلقہ ہو۔
دونوں قسموں کا انتخاب صرف وزن سے نہیں ہونا چاہیے۔ کسی مخصوص ایپلیکیشن کے لیے کون سا پروفائل مناسب ہے اس کا تعین کرتے وقت مطلوبہ سیکشن، اسپین، لوڈنگ کی حالت اور کنکشن کے انتظامات پر غور کرنے کی ضرورت ہے۔
دونوں حصوں کو سٹیل فریمنگ میں استعمال کیا جا سکتا ہے، لیکن ضروری نہیں کہ ان کے کردار ایک جیسے ہوں۔ چینل کے حصے عام طور پر مین فریمنگ، سپورٹ اور سٹرکچرل کنکشن کے لیے استعمال کیے جاتے ہیں، جب کہ سی کے سائز والے حصے استعمال کیے جا سکتے ہیں جہاں ہلکے پورلن یا سیکنڈری فریمنگ ممبر کی ضرورت ہو۔
| غور کرنا | اسٹیل چینلز | سی کے سائز کا سیکشن |
|---|---|---|
| سیکشن | U کے سائز کا کھلا سیکشن | سی کے سائز کا کھلا سیکشن |
| مشترکہ کردار | ساختی معاونت، اڈے، ریل اور فریمنگ | Purlins اور ہلکے سیکنڈری ممبران |
| سلیکشن فوکس | سیکشن کے طول و عرض، موٹائی اور ساختی ضروریات | وزن، طول و عرض اور ثانوی فریمنگ کی ضروریات |
جب سیکشن کو گائیڈ، سلائیڈنگ چینل یا آلات کی مدد کے طور پر استعمال کیا جاتا ہے، تو جہتی مستقل مزاجی خاص طور پر اہم ہو جاتی ہے۔ فلینج کی چوڑائی اور ویب کی موٹائی اس بات پر اثر انداز ہوتی ہے کہ کس طرح سیکشن ملحقہ اجزاء کے ساتھ انٹرفیس کرتا ہے، جبکہ مجموعی طور پر افتتاحی مطلوبہ اسمبلی سے مماثل ہونا ضروری ہے۔
لہذا ہم پیداوار کے دوران مخصوص حصے کے طول و عرض کو کنٹرول کرتے ہیں۔ جہاں جہتی تصدیق کی ضرورت ہوتی ہے، معائنہ کے انتظامات کی تصدیق آرڈر کی ضروریات کے ساتھ کی جا سکتی ہے۔
پروجیکٹ پر منحصر ہے، فراہم کردہ مواد کو ثانوی ساخت جیسے موڑنے، چھدرن اور ویلڈنگ کے لیے تیار کیا جا سکتا ہے۔ کٹ ٹو لینتھ سپلائی بھی دستیاب ہے، جس سے ڈیلیور شدہ حصے ڈھانچے یا آلات کی اسمبلی کے لیے درکار طول و عرض کی پیروی کر سکتے ہیں۔
ہمارا سپلائی ماڈل حسب ضرورت پیداوار کے ساتھ باقاعدہ انوینٹری کو جوڑتا ہے۔ مشترکہ وضاحتیں اسٹاک کے ذریعے ترتیب دی جا سکتی ہیں، جبکہ غیر معیاری حصوں کو مطلوبہ جہتوں اور مقدار کے مطابق پیداوار کے لیے جائزہ لیا جا سکتا ہے۔
یہ نقطہ نظر باقاعدہ مادی آرڈرز اور پروجیکٹس دونوں کے لیے موزوں ہے جن کے لیے متعدد وضاحتیں، مختلف لمبائی یا معیاری اور حسب ضرورت سیکشنز کے امتزاج کی ضرورت ہوتی ہے۔
| سطح | عام ضرورت |
|---|---|
| سیاہ | استعمال کیا جاتا ہے جب سٹیل پینٹنگ یا کسی اور بعد میں مکمل کرنے کے عمل کو حاصل کرے گا. |

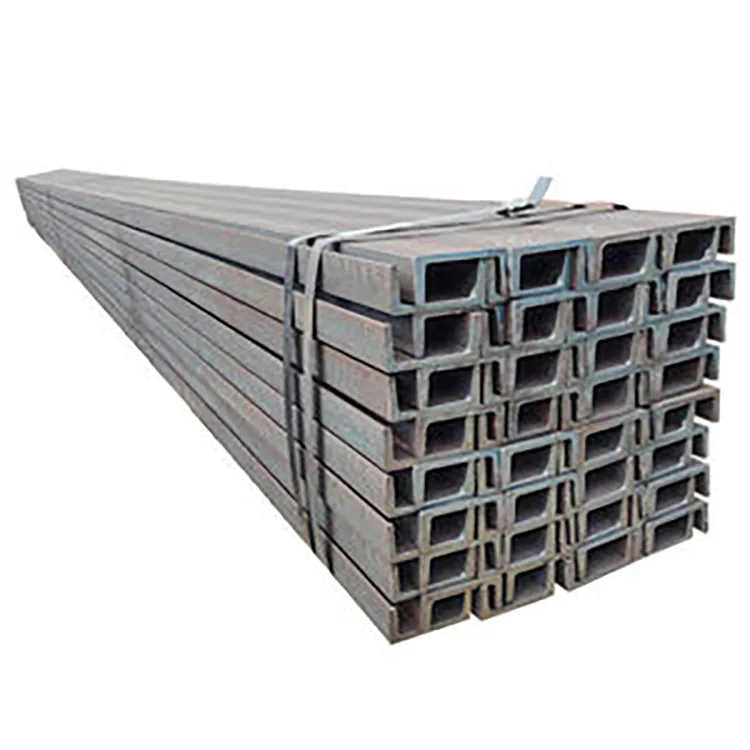

| ہاٹ ڈِپ جستی | استعمال کیا جاتا ہے جب تنصیب کے ماحول کے لیے زنک لیپت سطح کی ضرورت ہوتی ہے۔ |
| پینٹ شدہ | دستیاب ہے جب پروجیکٹ پینٹ شدہ سطح کی تکمیل کی وضاحت کرتا ہے۔ |
جی ہاں رینج میں 5# سے 40# تک کے چینی معیاری اسٹیل چینلز شامل ہیں، بشمول روایتی اور ہلکے چینل کی وضاحتیں دونوں۔
جی ہاں مطلوبہ مقدار، اسٹاک کی دستیابی اور پیداواری انتظامات کے مطابق مخلوط سائز کی ضروریات پر تبادلہ خیال کیا جا سکتا ہے۔
جی ہاں U کے سائز کا کھلا سیکشن گائیڈ اور سلائیڈنگ ایپلی کیشنز کے لیے موزوں ہے جب فلینج، ویب اور اوپننگ ڈائمینشنز آلات کے ڈیزائن سے مماثل ہوں۔
جی ہاں معیاری لمبائی میں 6 میٹر، 9 میٹر اور 12 میٹر شامل ہیں اور کٹ ٹو لینتھ سپلائی کو پروجیکٹ کی ضروریات کے مطابق ترتیب دیا جا سکتا ہے۔
انتخاب مطلوبہ بوجھ، سیکشن کے طول و عرض، ساختی ترتیب اور وزن کی ضروریات پر منحصر ہے۔ کسی مخصوص پروجیکٹ کے لیے، ان پیرامیٹرز کی تصدیق صرف برائے نام سائز سے کرنے کی بجائے ایک ساتھ کی جانی چاہیے۔
