ہاٹ ڈِپ جستی مستطیل اسٹیل ٹیوب

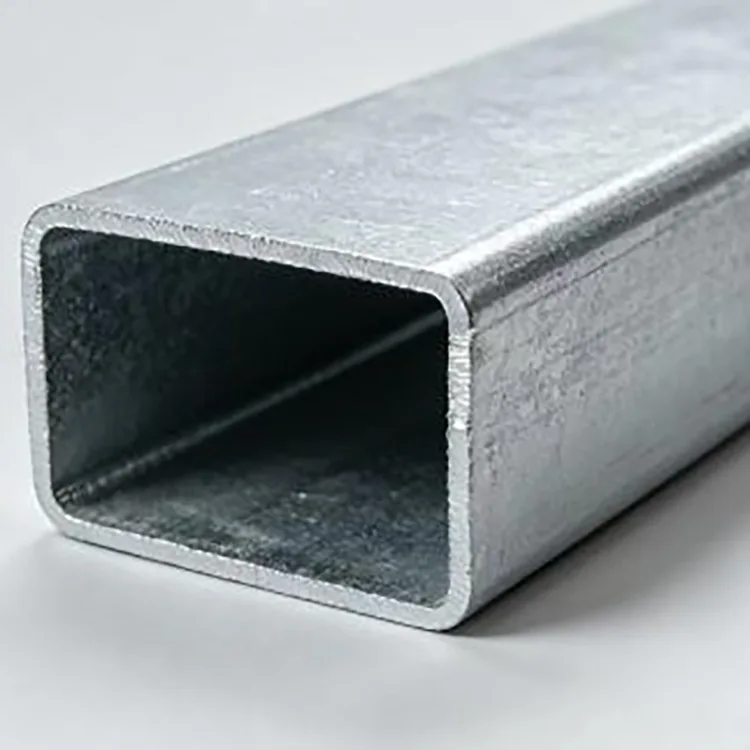

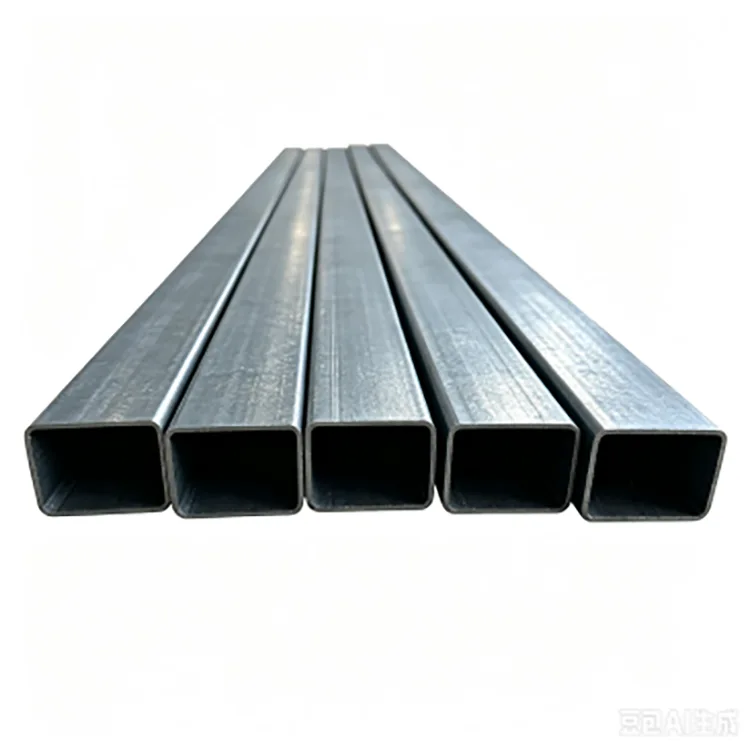

Hot-Dip Galvanized Rectangular Steel Tube ایک ویلڈڈ مستطیل کھوکھلا حصہ ہے جو Q235B، Q355B یا دیگر مخصوص کاربن سٹیل گریڈوں سے تیار کیا جاتا ہے۔ سٹیل کی پٹی ٹھنڈی شکل میں ایک مستطیل پروفائل میں بنتی ہے، ہائی فریکوئنسی ویلڈڈ، سائز اور کاٹ دی جاتی ہے اس سے پہلے کہ تیار شدہ ٹیوب سطح کی تیاری اور گرم ڈِپ گیلوانائزنگ سے گزرے۔

مستطیل سیکشن اس وقت مفید ہوتا ہے جب بوجھ یا تنصیب کی جگہ مربع ٹیوب کی اجازت سے زیادہ دشاتمک ہو۔ یہ بریکٹ، پینلز اور کنکشنز کے لیے ایک وسیع چہرہ فراہم کرتا ہے جبکہ سیکشن کو وزن میں نسبتاً موثر رکھتا ہے۔ بیرونی ڈھانچے کے لیے، زنک کی کوٹنگ نمی اور ماحولیاتی سنکنرن کے خلاف اضافی تحفظ فراہم کرتی ہے، جو ٹیوب کو ان ایپلی کیشنز کے لیے موزوں بناتی ہے جہاں بغیر کوٹڈ سیاہ اسٹیل کو سطح کے باقاعدہ علاج کی ضرورت ہوتی ہے۔

ٹیوب کو معیاری لمبائی کے طور پر فراہم کیا جا سکتا ہے یا پراجیکٹ ڈرائنگ کے مطابق عمل کیا جا سکتا ہے، بشمول کٹنگ، چھدرن، موڑنے، سلاٹنگ، ڈرلنگ، اینڈ کلوزنگ اور بیولنگ۔

تکنیکی وضاحتیں

مستطیل سیکشن کیوں استعمال کریں؟

مستطیل اور مربع کھوکھلی حصوں کے درمیان بنیادی فرق صرف ظاہری شکل نہیں ہے۔ چوڑائی سے اونچائی کا تناسب تبدیل کرتا ہے کہ سیکشن کسی ڈھانچے میں کس طرح فٹ بیٹھتا ہے اور یہ دستیاب جگہ کو کتنی موثر طریقے سے استعمال کرتا ہے۔

ایک مستطیل ٹیوب اکثر افقی ممبروں، فریموں اور سپورٹ کے لیے منتخب کی جاتی ہے جہاں ایک سمت کو دوسرے سے زیادہ حصے کی گہرائی کی ضرورت ہوتی ہے۔ یہ پردے کی دیوار کے اجزاء، پینلز، بریکٹ اور مکینیکل حصوں کے لیے ایک وسیع تر بڑھتا ہوا چہرہ بھی فراہم کرتا ہے۔

مثال کے طور پر، ایک 100×60 ملی میٹر سیکشن فیبریکیٹر کو 100×100 ملی میٹر مربع ٹیوب سے سختی، تنصیب کی جگہ اور مواد کے استعمال کا ایک مختلف امتزاج فراہم کرتا ہے۔ اس لیے صحیح انتخاب صرف سیکشن کے نام کی بجائے اسپین، لوڈ، کنکشن کے طریقہ کار اور انسٹالیشن کی دستیاب جگہ پر مبنی ہونا چاہیے۔

ہاٹ ڈِپ گیلوانائزنگ: یہ کیا بدلتا ہے۔

اسٹیل ٹیوب کو پہلے بنایا جاتا ہے اور اسے ویلڈیڈ کیا جاتا ہے، پھر جستی بنانے کے لیے تیار کیا جاتا ہے۔ سطحی آلودگیوں اور آکسائیڈز کو ڈیگریزنگ، اچار اور ایکٹیویشن کے ذریعے ہٹا دیا جاتا ہے تاکہ پگھلا ہوا زنک سٹیل کی سطح کے ساتھ مناسب طریقے سے رد عمل ظاہر کر سکے۔

تیار شدہ ٹیوب کو تقریباً 450 ° C پر پگھلے ہوئے زنک میں ڈبو دیا جاتا ہے۔ واپسی کے بعد، مسلسل حفاظتی کوٹنگ حاصل کرنے کے لیے کولنگ اور فنشنگ کی جاتی ہے۔

یہ ترتیب ساختی پروفائلز کے لیے اہم ہے کیونکہ تیار شدہ مستطیل سیکشن، بشمول کونوں اور بے نقاب سطحوں، بننے کے بعد سنکنرن سے تحفظ کا علاج حاصل کرتا ہے۔ پراجیکٹ کی خریداری کے لیے، خریداروں کو زنک کوٹنگ کی مطلوبہ تفصیلات کی تصدیق کرنی چاہیے نہ کہ یہ پوچھنے کے کہ آیا ٹیوب "جستی" ہے۔

زنک کوٹنگ کا انتخاب

مناسب زنک کوٹنگ اس بات پر منحصر ہے کہ مستطیل ٹیوب کہاں نصب کی جائے گی۔

یہ اعداد و شمار یونیورسل سروس لائف گارنٹی کے بجائے کوٹنگ کے اختیارات ہیں۔ ساحلی، کیمیائی یا مسلسل گیلے ماحول کے لیے، پراجیکٹ کو اضافی کوٹنگ سسٹم، نکاسی آب، کٹے ہوئے تحفظ اور کنکشن کی تفصیلات پر بھی غور کرنا چاہیے۔

Q235B یا Q355B؟

Q235B بہت سے روایتی فریموں، سپورٹوں، باڑوں، مشینری کے ڈھانچے اور عام اسٹیل ورک کے لیے موزوں ہے جہاں ساختی حساب کتاب کو اعلیٰ طاقت کے درجے کی ضرورت نہیں ہوتی ہے۔

Q355B زیادہ مناسب ہے جب ڈیزائن میں زیادہ بوجھ، طویل فاصلے، تیز ہوا یا برف کی ضروریات شامل ہوں، یا جب حصے کا وزن کم کرنا ضروری ہو۔ حتمی گریڈ کا انتخاب انجینئرنگ کیلکولیشن سے کیا جانا چاہیے بجائے اس کے کہ ہر درخواست کے لیے مضبوط مواد کا انتخاب کیا جائے۔

برآمدی آرڈرز کے لیے، ضروری سٹیل گریڈ، قابل اطلاق معیار، مکینیکل خصوصیات اور معائنہ کے دستاویزات کی پیداوار سے پہلے تصدیق کی جانی چاہیے۔

دیوار کی موٹائی اور حصے کا سائز

دیوار کی موٹائی کا سیکشن کے وزن، سختی، کنکشن کی طاقت اور من گھڑت کارکردگی پر براہ راست اثر پڑتا ہے۔

لائٹ ڈیوٹی فریم اور انکلوژر ڈھانچے میں دیوار کے پتلے حصے استعمال کیے جا سکتے ہیں، جبکہ بوجھ برداشت کرنے والے فریموں، آلات کے اڈوں اور بڑے بیرونی ڈھانچے کو عام طور پر موٹی دیواروں کی ضرورت ہوتی ہے۔

20×40–200×400 ملی میٹر رینج بڑے ساختی ارکان کے ذریعے نسبتاً کمپیکٹ فریموں کا احاطہ کرتی ہے۔ کوٹیشن کے لیے، خریداروں کو مطلوبہ بیرونی طول و عرض، دیوار کی موٹائی، لمبائی، اسٹیل کا درجہ، زنک کوٹنگ کی ضرورت اور مقدار فراہم کرنی چاہیے۔ اگر ٹیوب کو ساختی رکن کے طور پر استعمال کیا جائے گا، تو اسپین، لوڈ اور کنکشن کی شرائط بھی مواد کے انتخاب کے لیے مفید ہیں۔

مینوفیکچرنگ کا عمل

پیداوار اسٹیل کنڈلی سے شروع ہوتی ہے جو گریڈ، موٹائی اور سطح کی حالت کے لیے جانچی جاتی ہے۔ اس کے بعد پٹی کو برابر کیا جاتا ہے اور بتدریج سردی سے مطلوبہ مستطیل پروفائل میں تشکیل دیا جاتا ہے۔

ہائی فریکوئنسی ویلڈنگ تشکیل شدہ پٹی میں شامل ہوتی ہے، جس کے بعد تیار شدہ حصے کو کنٹرول کرنے کے لیے سائز اور سیدھا کیا جاتا ہے۔ فکسڈ لمبائی کاٹنے، چھدرن یا دیگر پری پروسیسنگ کو جستی بنانے سے پہلے آرڈر کے مطابق مکمل کیا جا سکتا ہے.

اس کے بعد تیار شدہ ٹیوبیں degreasing، pickling اور flux treatment سے گزرتی ہیں۔ ہاٹ ڈِپ گالوانائزنگ تقریباً 450 °C پر کی جاتی ہے، اس کے بعد کولنگ، زنک سرفیس فنشنگ اور حتمی جہتی اور کوٹنگ کا معائنہ کیا جاتا ہے۔

گیلوانائزنگ سے پہلے مین فارمنگ اور پنچنگ آپریشنز کو مکمل کرنے سے فیبریکیشن کے دوران تیار زنک کوٹنگ کو ہونے والے غیر ضروری نقصان سے بچنے میں بھی مدد ملتی ہے۔

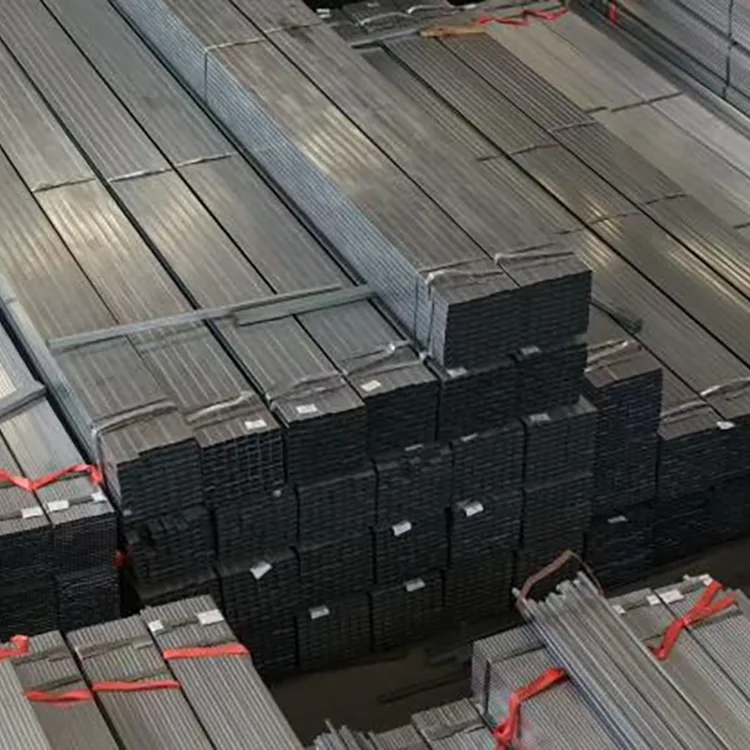

شپمنٹ سے پہلے کوالٹی کنٹرول

بلک آرڈرز کے لیے، معیار کا تعین صرف ظاہری شکل سے نہیں ہوتا ہے۔ آنے والے اسٹیل کے گریڈ اور موٹائی کو پہلے چیک کیا جاتا ہے، اس کے بعد تشکیل اور تیار شدہ ٹیوب کے معائنہ کے دوران جہتی معائنہ کیا جاتا ہے۔

کلیدی چوکیوں میں مستطیل طول و عرض، دیوار کی موٹائی، سیدھا پن، ویلڈ کی حالت، کٹ کی لمبائی، سطح کا معیار اور زنک کوٹنگ شامل ہیں۔ کوٹنگ کے وزن یا موٹائی کو متفقہ پروجیکٹ کی تفصیلات کے خلاف چیک کیا جا سکتا ہے۔

برآمدی پراجیکٹس کے لیے میٹریل سرٹیفکیٹ، انسپکشن ریکارڈ، پیکنگ لسٹ اور دیگر مطلوبہ دستاویزات آرڈر کے مطابق تیار کی جا سکتی ہیں۔ جب خریدار یا پروجیکٹ کی ضرورت ہو تو فریق ثالث کے معائنے کا بھی اہتمام کیا جا سکتا ہے۔

جہاں یہ استعمال ہوتا ہے۔

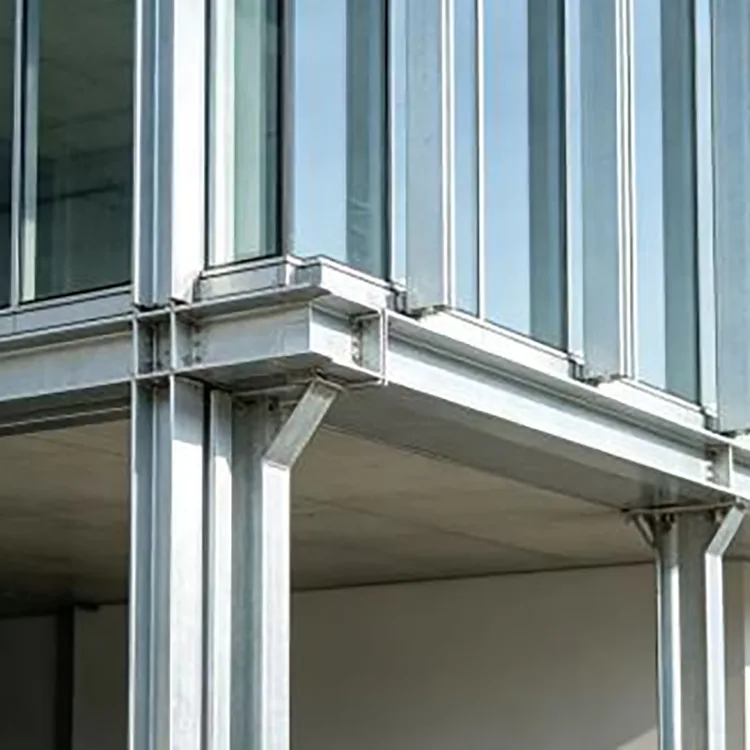

پردے کی دیوار اور عمارت کے ڈھانچے

مستطیل چہرہ پردے کی دیوار کے فریموں، اگواڑے کی حمایت، پارٹیشنز اور ثانوی ساختی ارکان کے لیے آسان ہے جہاں کنکشن کی جگہ اور سمت کی سختی اہمیت رکھتی ہے۔

میونسپل اور آؤٹ ڈور سٹرکچر

گارڈریلز، ہینڈریل، پناہ گاہیں، زمین کی تزئین کی ساخت، اشتہاری فریم اور دیگر بے نقاب اسٹیل ورک ہاٹ ڈِپ گیلوانائزنگ کے اضافی سنکنرن تحفظ سے فائدہ اٹھاتے ہیں۔

فوٹو وولٹک پروجیکٹس

مستطیل ٹیوبیں منتخب پی وی سپورٹ ممبران، آلات کے فریموں اور معاون ڈھانچے کے لیے استعمال کی جا سکتی ہیں۔ ساحلی یا زیادہ نمی والے منصوبوں کے لیے، سنکنرن کے ماحول کے مطابق زنک کی اعلی تصریح پر غور کیا جانا چاہیے۔

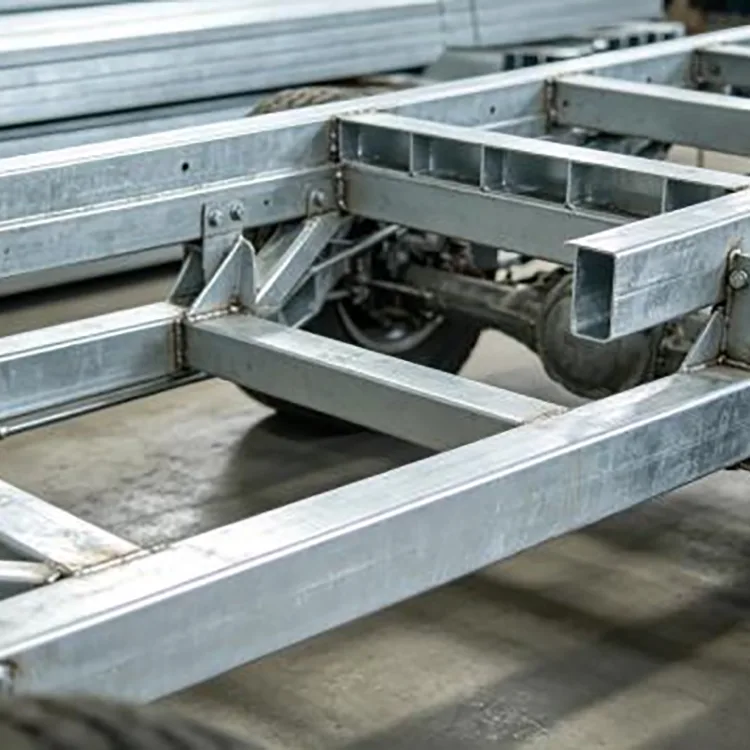

مشینری اور آلات کے فریم

مستطیل سیکشن کے چپٹے چہرے بریکٹ کی تنصیب اور آلات کی تنصیب کو آسان بناتے ہیں۔ عام استعمال میں مشین کے اڈے، کنویئر فریم، آٹومیشن سپورٹ اور آلات کے پلیٹ فارم شامل ہیں۔

گودام اور صنعتی سہولیات

ٹیوب کو ریک کے اجزاء، سپورٹ فریموں، گودام کے ڈھانچے اور معاون ارکان کے لیے استعمال کیا جا سکتا ہے جہاں جہتی مستقل مزاجی اور سنکنرن مزاحمت کی ضرورت ہوتی ہے۔

گرین ہاؤسز، عارضی ڈھانچے اور ٹرسس

اس کا مستطیل جیومیٹری، معتدل وزن اور دستیاب پروسیسنگ کا امتزاج اسے گرین ہاؤس فریموں، اسٹیج کے ڈھانچے، عارضی فریموں اور دیگر من گھڑت اسمبلیوں کے لیے موزوں بناتا ہے۔

ترسیل سے پہلے پروسیسنگ

بار بار تنصیب کے طول و عرض کے ساتھ منصوبوں کے لئے، پری پروسیسنگ کام کی جگہ پر کاٹنے اور ڈرلنگ کے کام کو کم کر سکتی ہے۔

عام خدمات میں فکسڈ لینتھ کٹنگ، پنچنگ، سلاٹنگ، ڈرلنگ، موڑنے، بیولنگ اور اینڈ کلوزنگ شامل ہیں۔ پروسیسنگ ڈرائنگ، DXF/CAD فائل یا ڈائمینشن شیڈول پر مبنی ہو سکتی ہے۔

جب گیلوانائزنگ کے بعد سوراخ یا کٹے کیے جاتے ہیں، تو بے نقاب اسٹیل ایریا کو زنک سے بھرپور مرمت کا مناسب تحفظ ملنا چاہیے۔ اس وجہ سے، جب بھی پروڈکشن ڈیزائن اس کی اجازت دیتا ہے تو گرم ڈِپ گالوانیائزنگ مرحلے سے پہلے منصوبہ بند چھدرن اور کٹنگ کو مکمل کرنا عموماً بہتر ہے۔

ہاٹ ڈِپ جستی مستطیل ٹیوب بمقابلہ سیاہ مستطیل ٹیوب

انتخاب بنیادی طور پر تنصیب کے ماحول اور بحالی کی ضروریات پر منحصر ہے۔

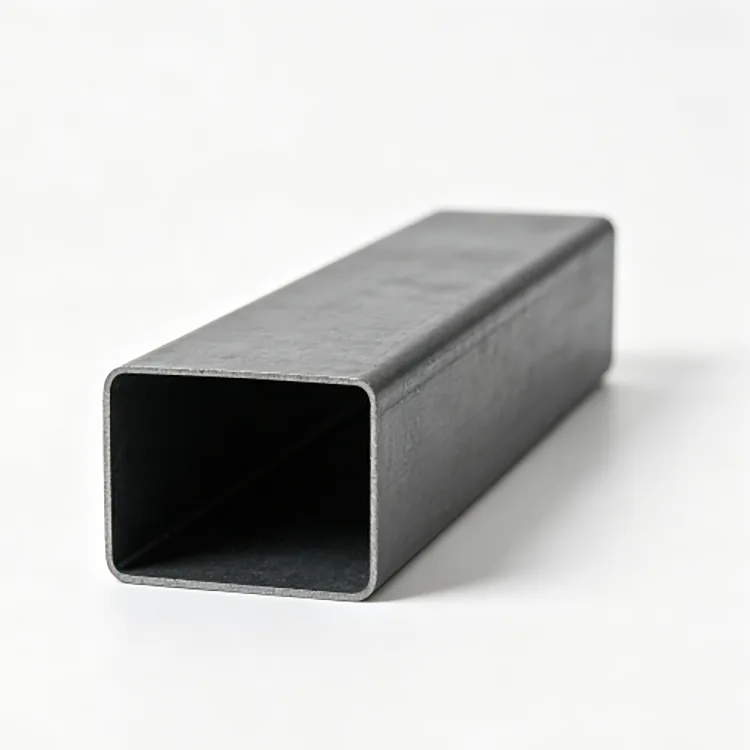

سیاہ مستطیل ٹیوب کی ابتدائی مادی لاگت کم ہوتی ہے اور یہ خشک اندرونی ڈھانچے کے لیے اچھی طرح کام کر سکتی ہے جہاں سطح کو مناسب کوٹنگ ملے گی یا سنکنرن کوئی بڑی تشویش نہیں ہے۔

ہاٹ ڈِپ جستی آئتاکار ٹیوب میں زنک کی کوٹنگ ہوتی ہے جو جسمانی رکاوٹ اور قربانی کے سنکنرن سے تحفظ فراہم کرتی ہے۔ اس لیے یہ آؤٹ ڈور اور مرطوب ایپلی کیشنز کے لیے زیادہ موزوں ہے جہاں بار بار پینٹنگ یا زنگ کے علاج سے دیکھ بھال کے کام میں اضافہ ہوگا۔

طویل مدتی آؤٹ ڈور پروجیکٹس کے لیے، صرف قیمت خرید کا موازنہ کرنا گمراہ کن ہو سکتا ہے۔ کوٹنگ کی تفصیلات، متوقع نمائش، من گھڑت تقاضے اور دیکھ بھال کے منصوبے کو لاگت کے موازنہ میں شامل کیا جانا چاہیے۔

پروجیکٹ ایپلی کیشنز

میونسپل ٹرانسپورٹیشن کا ڈھانچہ

میونسپل روڈ اور ٹریفک پروجیکٹ نے Q235B 100×60×4 ملی میٹر ہاٹ ڈِپ جستی مستطیل ٹیوب کو سپورٹ فریموں کے لیے استعمال کیا، بشمول روڈ شیلٹرز اور گارڈریل ڈھانچے۔ مستطیل سیکشن کی سختی اور جستی تحفظ کے امتزاج کو بارش، ہوا اور دھول کے بیرونی نمائش کے لیے منتخب کیا گیا تھا۔

گودام اور صنعتی سہولت

ایک لاجسٹک گودام پروجیکٹ میں ریک اور آلات کے فریم ایپلی کیشنز کے لیے 40×80×2.0 ملی میٹر ہاٹ ڈِپ جستی مستطیل ٹیوب کا استعمال کیا گیا ہے۔ مستقل سیکشن کے طول و عرض نے اسمبلی میں مدد کی، جب کہ جستی سطح گودام اور صنعتی استعمال سے وابستہ مرطوب حالات کے لیے موزوں تھی۔

پروکیورمنٹ چیک لسٹ

بلک آرڈر دینے سے پہلے، ان پوائنٹس کی تصدیق کریں:

اکثر پوچھے گئے سوالات

مستطیل اور مربع جستی سٹیل ٹیوب کے درمیان کیا فرق ہے؟

اسکوائر ٹیوب کی سائیڈ ڈائمینشن برابر ہوتی ہے اور عام طور پر کالموں، فریموں اور ممبروں کے لیے استعمال ہوتی ہے جن کو زیادہ متوازن جیومیٹری کی ضرورت ہوتی ہے۔ مستطیل ٹیوب کی سائیڈ کی لمبائی مختلف ہوتی ہے اور یہ اکثر افقی ممبروں، پردے کی دیوار کے فریموں، آلات کے ڈھانچے اور ایپلی کیشنز کے لیے زیادہ آسان ہوتی ہے جہاں دشاتمک سختی یا چوڑی بڑھنے والی سطح مفید ہوتی ہے۔

کیا مستطیل ٹیوب کو غیر معیاری طول و عرض میں فراہم کیا جا سکتا ہے؟

جی ہاں پروجیکٹ ڈرائنگ اور پروڈکشن فزیبلٹی کے مطابق غیر معیاری سیکشن سائز، مقررہ لمبائی اور پروسیسنگ کی ضروریات پر تبادلہ خیال کیا جا سکتا ہے۔

کیا آپ شپمنٹ سے پہلے ٹیوب کو کاٹ کر پنچ کر سکتے ہیں؟

جی ہاں کاٹنے، چھدرن، سلاٹنگ، ڈرلنگ، موڑنے، اختتام بند کرنے اور بیولنگ کا اہتمام کیا جا سکتا ہے. جستی مصنوعات کے لیے، منصوبہ بند پروسیسنگ عام طور پر ہاٹ ڈِپ گیلوانائزنگ سے پہلے مکمل کی جاتی ہے جہاں عملی ہو۔

کیا ہر آؤٹ ڈور پروجیکٹ کے لیے 200-275 g/m² زنک کوٹنگ ضروری ہے؟

نہیں، عام اندرون ملک بیرونی نمائش کے لیے خود بخود زنک کی بلند ترین سطح کی ضرورت نہیں ہوتی ہے۔ کوٹنگ کو نمی، نمک کے اسپرے، کیمیائی نمائش، گیلے ہونے کی فریکوئنسی اور متوقع سروس کی مدت کے مطابق منتخب کیا جانا چاہیے۔

کیا Q355B براہ راست Q235B کی جگہ لے سکتا ہے؟

خود بخود نہیں۔ اگرچہ Q355B کی طاقت زیادہ ہے، اسٹیل گریڈ کو تبدیل کرنے کا مطلب یہ نہیں ہے کہ ساختی ڈیزائن، کنکشن، ویلڈنگ کی ضروریات اور قابل اطلاق معیار کی جانچ کیے بغیر ایک ہی حصے کو ہمیشہ استعمال کیا جا سکتا ہے۔

کیا گرم ڈِپ جستی مستطیل ٹیوب کو ویلڈیڈ کیا جا سکتا ہے؟

ہاں، لیکن ویلڈنگ مقامی زنک کوٹنگ کو نقصان پہنچاتی ہے اور زنک پر مشتمل دھوئیں پیدا کرتی ہے۔ مناسب وینٹیلیشن، ویلڈنگ کے طریقہ کار اور ویلڈ کے بعد زنک سے بھرپور مرمت کی ضرورت ہے۔

برآمدی آرڈرز کے لیے کون سی دستاویزات فراہم کی جا سکتی ہیں؟

مٹیریل سرٹیفکیٹ، پروڈکٹ انسپکشن ریکارڈ، پیکنگ لسٹ، کمرشل انوائسز اور دیگر ایکسپورٹ یا پراجیکٹ دستاویزات متفقہ آرڈر کی ضروریات کے مطابق تیار کی جا سکتی ہیں۔

عام ترسیل کا وقت کیا ہے؟

عام اسٹاک آرڈرز عام طور پر تقریباً 3-7 کام کے دنوں میں شپمنٹ کے لیے تیار کیے جا سکتے ہیں۔ معیاری پروڈکشن آرڈرز عموماً 10-15 کام کے دنوں میں ہوتے ہیں، جب کہ بڑے حجم یا حسب ضرورت آرڈرز کی تصدیق سیکشن سائز، زنک کوٹنگ اور پروسیسنگ کی ضروریات کے مطابق کی جانی چاہیے۔
