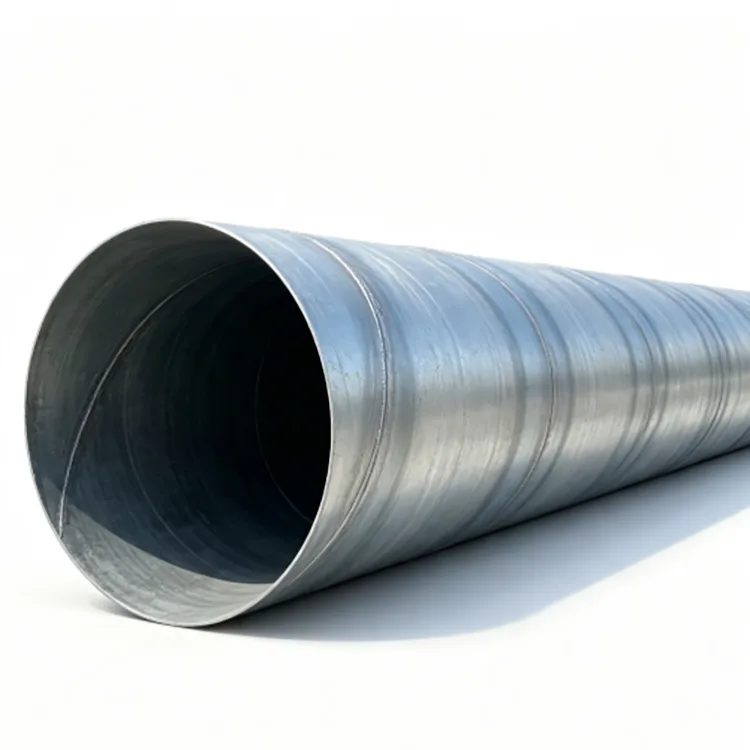

سرپل اسٹیل پائپ استعمال کرنے کی بنیادی وجہ دیوار کے بھاری حصوں کی عملی پیداوار کے ساتھ بڑے بہاؤ قطر کو جوڑنے کی صلاحیت ہے۔ سٹیل کی پٹی مسلسل ایک بیلناکار حصے میں بنتی ہے اور سرپل سیون کے ساتھ ویلڈیڈ ہوتی ہے۔ ویلڈنگ اور ڈائمینشنل فنشنگ کے بعد، مکمل پائپ کو ہاٹ ڈِپ جستی بنایا جا سکتا ہے تاکہ اندرونی اور بیرونی سطحوں پر سنکنرن سے تحفظ فراہم کیا جا سکے۔
یہ تعمیر پائپ کو خاص طور پر بڑے قطر کی پانی کی پائپ لائنوں، نکاسی کے نظام، فاؤنڈیشن اور ڈھیر لگانے کے کام، صنعتی سیال لائنوں اور بے نقاب اسٹیل پائپنگ کے لیے موزوں بناتی ہے۔ ان منصوبوں کے لیے جہاں پائپ باہر، زیر زمین یا مرطوب ماحول میں رہے گی، جستی کوٹنگ نمی اور سنکنرن کے خلاف ایک اضافی رکاوٹ فراہم کرتی ہے۔
انجینئرنگ کے حصول کے لیے، اہم نکات صرف پائپ قطر اور دیوار کی موٹائی نہیں ہیں۔ خریداروں کو اسٹیل کے گریڈ، ویلڈ کے معائنہ کی ضروریات، جستی سازی کی تفصیلات، پائپ کی لمبائی، اختتامی تیاری اور کیا تیار پائپ کو شپمنٹ سے پہلے فلینج یا دیگر ساخت کی ضرورت ہے اس کی بھی تصدیق کرنی چاہیے۔
سرپل کی تشکیل مسلسل بیلناکار ڈھانچے کو برقرار رکھتے ہوئے سٹیل کی پٹی سے بڑے پائپ قطر پیدا کرنے کی اجازت دیتی ہے۔ نتیجے میں آنے والا حصہ ان ایپلی کیشنز کے لیے موزوں ہے جن کے لیے زیادہ بہاؤ کی گنجائش یا بڑی بیرونی جہت کی ضرورت ہوتی ہے۔
دو طرفہ ڈوبے ہوئے آرک ویلڈنگ کا عمل کنٹرول ویلڈ کی رسائی اور پائپ کے ساتھ ایک مستقل سیون فراہم کرتا ہے۔ دباؤ یا ساختی ایپلی کیشنز کے لیے، ویلڈ کے معائنہ اور ہائیڈرو سٹیٹک ٹیسٹنگ کی ضروریات کو صرف پائپ کی ظاہری شکل پر انحصار کرنے کے بجائے پروجیکٹ کے مطابق بیان کیا جانا چاہیے۔

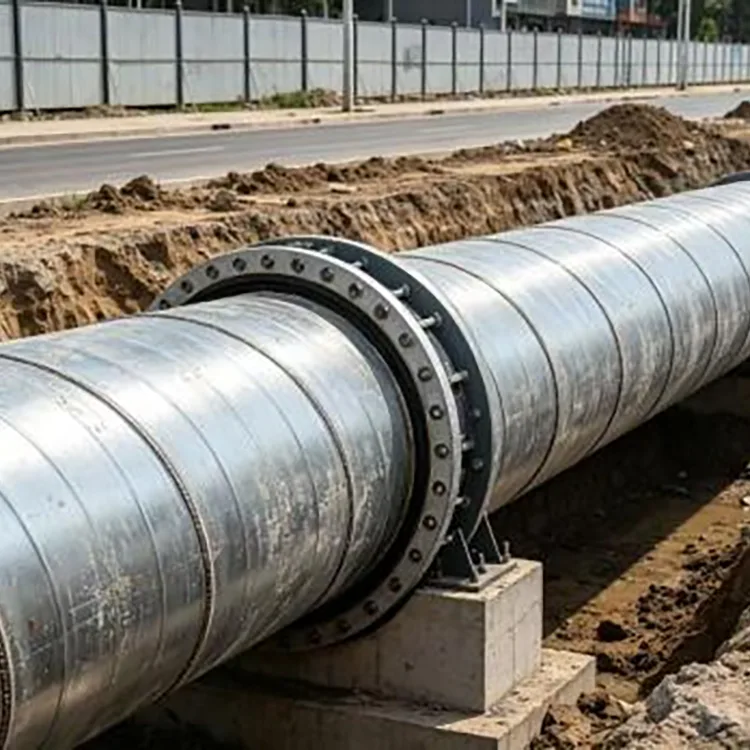

دفن شدہ پائپ لائنوں کے لیے، پائپ کی دیوار کو اندرونی دباؤ، بیرونی مٹی کے بوجھ، ٹریفک کے بوجھ، تنصیب کی گہرائی اور ممکنہ زمینی نقل و حرکت کے مطابق بھی منتخب کیا جانا چاہیے۔ بڑے قطر کا مطلب خود بخود زیادہ دباؤ کی درجہ بندی نہیں ہے، لہذا قطر اور دیوار کی موٹائی کو ایک ساتھ منتخب کیا جانا چاہیے۔
|
آئٹم |
دستیاب رینج / آپشن |
|
پروڈکٹ |
ہاٹ ڈِپ جستی سرپل اسٹیل پائپ |
|
سٹیل گریڈ |
Q235B، Q355B |
|
اختیاری مواد |
کم مصر دات سٹیل، درخواست کے مطابق موسم مزاحم سٹیل |
|
قطر سے باہر |
DN200–DN3000 |
|
دیوار کی موٹائی |
3.0-20 ملی میٹر |
|
معیاری لمبائی |
6 میٹر، 12 میٹر |
|
اپنی مرضی کی لمبائی |
3-15 میٹر |
|
زنک کوٹنگ |
80–150 گرام/m² معیاری |
|
ہیوی ڈیوٹی زنک کوٹنگ |
180–275 گرام/m² |
|
ویلڈنگ کا عمل |
ڈبل رخا ڈوبی ہوئی آرک ویلڈنگ |
|
قابل اطلاق معیارات |
GB/T 9711, SY/T 5037, ASTM A252, EN 10217 |
|
دستیاب پروسیسنگ |
کٹنگ، بیولنگ، فلانج ویلڈنگ، اختتامی بند، پیسنے اور اضافی سنکنرن تحفظ |
اس پروڈکٹ کے لیے مینوفیکچرنگ کی ترتیب اہمیت رکھتی ہے۔ سرپل پائپ بنتا ہے اور پہلے ویلڈ کیا جاتا ہے، پھر گرم ڈِپ گیلوانائزنگ کے لیے تیار کیا جاتا ہے۔ یہ تیار شدہ پائپ کو، بشمول ویلڈڈ پائپ باڈی اور قابل رسائی اندرونی اور بیرونی سطحوں کو، مرکزی تشکیل کے عمل مکمل ہونے کے بعد سنکنرن سے تحفظ حاصل کرنے کی اجازت دیتا ہے۔
ہاٹ رولڈ اسٹیل کی پٹی → آنے والا معائنہ → سرپل تشکیل → دو طرفہ ڈوبی ہوئی آرک ویلڈنگ → کٹنگ اور سائزنگ → اینڈ فنشنگ → سرفیس پری ٹریٹمنٹ → ہاٹ ڈِپ گیلوانائزنگ → کولنگ اور فنشنگ → معائنہ → حفاظتی پیکیجنگ
پری ٹریٹمنٹ کے دوران، ڈیگریزنگ، اچار اور چالو کرنے سے تیل، زنگ اور سطح کے آکسائیڈز کو ہٹا دیا جاتا ہے۔ اس کے بعد تیار شدہ پائپ کو تقریباً 450 ڈگری سینٹی گریڈ پر پگھلے ہوئے زنک میں ڈبو دیا جاتا ہے۔ نکالنے اور ٹھنڈا کرنے کے بعد، جستی سطح کو کوٹنگ کی حالت، کوریج اور نظر آنے والے نقائص کے لیے چیک کیا جاتا ہے۔
بڑے قطر کے پائپوں کے لیے، جستی بنانے کے مرحلے میں کوٹنگ کی یکسانیت اور پائپ کے اندرونی حصے سے زنک کی نکاسی پر خاص توجہ کی ضرورت ہوتی ہے۔ شپمنٹ سے پہلے پائپ کے سروں، سوراخوں اور من گھڑت جگہوں کو بھی چیک کیا جانا چاہیے۔
ہر پروجیکٹ کے لیے کوئی ایک زنک کوٹنگ موٹائی موزوں نہیں ہے۔
روایتی میونسپل واٹر سپلائی، نکاسی آب اور عام آؤٹ ڈور سروس کے لیے، معیاری 80–150 g/m² رینج پر غور کیا جا سکتا ہے جہاں ماحولیاتی سنکنرن کا بوجھ معتدل ہو۔
گندے پانی، صنعتی ماحول، مرطوب جگہوں اور ایپلی کیشنز کے لیے جن کو طویل سنکنرن تحفظ کی ضرورت ہوتی ہے، 180–275 g/m² کی وضاحت کی جا سکتی ہے جہاں پراجیکٹ کوٹنگ کی ضرورت سے ہم آہنگ ہو۔
ساحلی منصوبوں کے لیے جو نمک کے اسپرے سے متاثر ہوتے ہیں، ایک بھاری زنک سسٹم کو اصل ماحولیاتی زمرے، نکاسی آب کے حالات اور ڈیزائن سروس لائف کے ساتھ مل کر غور کیا جانا چاہیے۔ Galvanizing نمایاں طور پر سنکنرن کو کم کر سکتا ہے، لیکن کوٹنگ کے انتخاب کو پروجیکٹ کے مخصوص سنکنرن کی تشخیص کے متبادل کے طور پر نہیں سمجھا جانا چاہئے۔
Q235B بہت سی روایتی میونسپل پائپ لائنوں، نکاسی آب کے نظام اور سٹیل کے عمومی ڈھانچے کے لیے موزوں ہے جہاں ڈیزائن کا بوجھ معتدل ہے۔
Q355B زیادہ مناسب ہے جب اعلی ساختی طاقت کی ضرورت ہو، جیسے بھاری بنیادوں کا کام، بڑے ساختی بوجھ، تنصیب کے حالات یا پروجیکٹس جہاں انجینئرنگ ڈیزائن زیادہ طاقت والے اسٹیل کی وضاحت کرتا ہے۔
پائلنگ اور فاؤنڈیشن ایپلی کیشنز کے لیے، خریداروں کو مطلوبہ بوجھ، تنصیب کا طریقہ اور دیوار کی موٹائی فراہم کرنی چاہیے نہ کہ صرف پائپ کے قطر کے مطابق گریڈ کا انتخاب کریں۔
جب دباؤ اور بیرونی بوجھ معتدل ہو تو 3–6 ملی میٹر دیوار زمین کے اوپر یا روایتی پائپ لائن ایپلی کیشنز کے لیے موزوں ہو سکتی ہے۔
دفن شدہ پائپ لائنوں، فاؤنڈیشن کے کام، بھاری ٹریفک والے علاقوں یا اہم بیرونی بوجھ کے سامنے آنے والی ایپلیکیشنز کے لیے، موٹے حصوں کی ضرورت ہو سکتی ہے۔ 3-20 ملی میٹر کی پیداواری حد دیوار کی موٹائی کو ڈیزائن سے مماثل کرنے کی اجازت دیتی ہے۔
طویل فاصلے تک پانی کی ترسیل کے لیے، تصریح میں عام طور پر شامل ہونا چاہیے:
برائے نام قطر + دیوار کی موٹائی + اسٹیل گریڈ + ڈیزائن پریشر + پائپ کی لمبائی + اختتامی علاج + معائنہ کی ضرورت
اس سے کارخانہ دار کو صرف برائے نام قطر فراہم کرنے کے بجائے صحیح پائپ کا حوالہ دینے کے لیے کافی معلومات ملتی ہیں۔
شہری پانی کی ترسیل، طوفان کے پانی کی نکاسی اور پائپ لائن کی تزئین و آرائش کے لیے استعمال کیا جاتا ہے۔ بڑے قطر زیادہ بہاؤ والے حجم کو سنبھالنے میں مدد کرتے ہیں، جبکہ جستی سطح بے نقاب یا مرطوب ماحول میں اضافی سنکنرن تحفظ فراہم کرتی ہے۔
گندے پانی کی نقل و حمل اور متعلقہ پلانٹ کی پائپنگ کے لیے موزوں ہے جہاں نمی اور سنکنرن آلودہ عناصر غیر محفوظ اسٹیل کی سروس لائف کو کم کر سکتے ہیں۔
بڑے قطر کے سرپل پائپ کو فاؤنڈیشن کے ڈھیروں، دریا کے کنارے کی مدد اور دیگر ساختی ایپلی کیشنز کے لیے استعمال کیا جا سکتا ہے جہاں سیکشن کا سائز اور دیوار کی موٹائی کا تعین انجینئرنگ کے بوجھ اور تنصیب کے حالات سے ہوتا ہے۔
صنعتی عمل کے سیالوں اور معاون پائپنگ کے لیے استعمال کیا جاتا ہے جہاں پراجیکٹ جستی سٹیل کی اجازت دیتا ہے اور کیمیکل میڈیم زنک کے تحفظ کے نظام کے ساتھ مطابقت رکھتا ہے۔
بے نقاب پائپ لائنوں، ساحلی سپورٹنگ سسٹمز اور ونڈ پاور سے متعلقہ پائپنگ پر لاگو ہوتا ہے۔ نمک کے چھڑکنے والے ماحول میں، بھاری زنک کوٹنگ یا سنکنرن سے تحفظ کے اضافی نظام کی ضرورت ہو سکتی ہے۔
مناسب کم دباؤ سے متعلق معاون نظاموں کے لیے غور کیا جا سکتا ہے جب قابل اطلاق پروجیکٹ معیاری، درمیانی مطابقت اور دباؤ کی ضروریات جستی سرپل پائپ کی اجازت دیں۔ گیس سروس کو ہمیشہ گیس پائپ لائن کے مخصوص معیار پر عمل کرنا چاہیے بجائے اس کے کہ اکیلے گیلوینائزنگ پر انحصار کریں۔
معیاری میونسپل پانی یا نکاسی آب کے منصوبے کے لیے، روایتی زنک کوٹنگ اور 3-6 ملی میٹر دیوار کی موٹائی کے ساتھ Q235B ایک عملی نقطہ آغاز فراہم کر سکتا ہے۔ حتمی انتخاب ہائیڈرولک اور ساختی ڈیزائن کی پیروی کرنا چاہئے.
گندے پانی اور صنعتی ماحول کے لیے، 180–275 g/m² رینج میں زنک کی بھاری کوٹنگ پر غور کریں اور دیوار کی موٹائی میں اضافہ کریں جہاں بیرونی یا دباؤ کے بوجھ کی ضرورت ہو۔
ساحلی اور نمک کے اسپرے والے مقامات کے لیے، صرف معیاری جستی پائپ کی وضاحت نہ کریں۔ سنکنرن کے زمرے، زنک کوٹنگ، اضافی کوٹنگ سسٹم اور متوقع سروس لائف کا ایک ساتھ جائزہ لینا چاہیے۔
پلوں کے ڈھیروں، دریا کے کنارے کے ڈھانچے اور فاؤنڈیشن کے کام کے لیے، Q355B اور دیوار کے بھاری حصوں کا انتخاب کیا جا سکتا ہے جب ساختی ڈیزائن کی ضرورت ہو۔ Q345B ان منصوبوں کے لیے بھی دستیاب ہو سکتا ہے جو خاص طور پر اس گریڈ کے لیے کہتے ہیں۔
ہائی پریشر یا لمبی دوری کی ترسیل کے لیے، پرچیز آرڈر میں ویلڈ NDT، ہائیڈرو سٹیٹک ٹیسٹنگ، جہتی رواداری اور اختتامی تیاری کی وضاحت کریں۔ یہ تقاضے عام وضاحت جیسے "ہیوی ڈیوٹی سرپل پائپ" کے استعمال سے زیادہ اہم ہیں۔
ہاٹ ڈِپ جستی سرپل اسٹیل پائپ کے لیے پیشہ ورانہ معائنہ میں زنک کی سطح سے زیادہ احاطہ کرنا چاہیے۔
سٹیل گریڈ اور گرمی کی معلومات کو مواد کے سرٹیفکیٹ کے خلاف چیک کیا جانا چاہئے. پائپ کا قطر، دیوار کی موٹائی، گول پن، لمبائی اور اختتامی حالت کی تصدیق خریداری کی تفصیلات کے خلاف کی جانی چاہیے۔
سرپل ویلڈ ایک اور اہم معائنہ نقطہ ہے. پروجیکٹ پر منحصر ہے، بصری معائنہ، الٹراسونک ٹیسٹنگ، ریڈیوگرافک ٹیسٹنگ اور ہائیڈرو سٹیٹک ٹیسٹنگ شامل کی جا سکتی ہے۔ پریشر پائپ لائنوں کے لیے، پیداوار سے پہلے معائنہ کے طریقہ کار اور قبولیت کے معیار پر اتفاق کیا جانا چاہیے۔
جستی سطح کو کوٹنگ کی کوریج، نظر آنے والے ننگے علاقوں، ضرورت سے زیادہ زنک جمع ہونے اور نقصان سے نمٹنے کے لیے چیک کیا جانا چاہیے۔ اگر پائپ کو گیلوینائز کرنے کے بعد کاٹا جائے گا، بیول کیا جائے گا یا ویلڈ کیا جائے گا، تو زنک کے متاثرہ علاقوں کی مرمت مناسب زنک سے بھرپور نظام کے ذریعے کی جانی چاہیے۔
پائپ کو معیاری سیدھی لمبائی کے طور پر فراہم کیا جا سکتا ہے یا انسٹالیشن ڈرائنگ کے مطابق عمل کیا جا سکتا ہے۔
دستیاب پروسیسنگ میں فکسڈ لینتھ کٹنگ، پائپ اینڈ بیولنگ، فلینج ویلڈنگ، اینڈ کلوزنگ، گرائنڈنگ اور سنکنرن سے تحفظ کے اضافی علاج شامل ہیں۔ پہلے سے تیار شدہ پائپ سیکشن استعمال کرنے والے پروجیکٹس کے لیے، پروڈکشن سے پہلے ڈرائنگ فراہم کرنے سے فیلڈ کٹنگ اور ویلڈنگ کو کم کرنے میں مدد ملتی ہے۔
بلک آرڈرز کے لیے، خریدار ایک ہی پروجیکٹ کے شیڈول کے اندر مختلف قطر، دیوار کی موٹائی اور لمبائی بھی بتا سکتے ہیں۔ یہ میونسپل پائپ لائن پیکجوں کے لیے مفید ہے جہاں مین لائنز، برانچ لائنز اور ساختی حصوں کو مختلف وضاحتیں درکار ہوتی ہیں۔
غیر محفوظ اسٹیل کے مقابلے میں گرم ڈِپ گیلوانائزنگ سنکنرن سے تحفظ کی مدت کو کافی حد تک بڑھا سکتی ہے، لیکن سروس لائف کو ماحولیات، زنک کوٹنگ، واٹر کیمسٹری، مٹی کی حالت، مکینیکل نقصان اور دیکھ بھال کے ذریعے کنٹرول کیا جاتا ہے۔
فراہم کردہ پروڈکٹ رینج کے لیے عام حوالہ کے طور پر، متوقع سروس لائف اندرونی حالات میں 20+ سال تک پہنچ سکتی ہے، جب کہ بیرونی، دفن شدہ اور گندے پانی کی درخواستوں کو عام طور پر مناسب حالات میں 10-15 سال کی حد میں سمجھا جاتا ہے۔ شدید نمک کے اسپرے یا جارحانہ کیمیکلز کی زد میں آنے والے پروجیکٹس کو ایک مقررہ سروس لائف نمبر پر انحصار کرنے کی بجائے پراجیکٹ کے لیے مخصوص سنکنرن تشخیص کا استعمال کرنا چاہیے۔
بڑے سرپل پائپوں کو پیکیجنگ کی ضرورت ہوتی ہے جو ہینڈلنگ اور نقل و حمل کے دوران پائپ باڈی اور جستی سطح دونوں کی حفاظت کرتی ہے۔
پائپ کے سروں کو گارڈز یا حفاظتی انگوٹھیوں سے محفوظ کیا جا سکتا ہے، جب کہ بنڈل پائپوں کو سٹیل کے پٹے سے محفوظ کیا جاتا ہے اور جہاں ضروری ہو وہاں اثر اور سطح کو پہنچنے والے نقصان کو کم کرنے کے لیے الگ یا کشن کیا جاتا ہے۔ برآمدی ترسیل کے لیے، شپنگ کے طریقہ کار کے مطابق واٹر پروف ریپنگ اور مستحکم لوڈنگ کے انتظامات شامل کیے جا سکتے ہیں۔
A: ایک عام اینٹی کورروشن پائپ عام طور پر بیرونی کوٹنگ سسٹم پر انحصار کرتا ہے، جب کہ ایک گرم ڈِپ جستی سرپل پائپ سنکنرن کے تحفظ کے لیے دھاتی بندھن والی زنک کوٹنگ کا استعمال کرتا ہے۔ مناسب نظام اس بات پر منحصر ہے کہ آیا پائپ کو بے نقاب، دفن، ڈوب یا کسی مخصوص سیال کے ساتھ استعمال کیا گیا ہے۔
A: ہاں۔ فراہم کردہ رینج DN200–DN3000 ہے، جس کی دیوار کی موٹائی 3.0–20 ملی میٹر ہے۔ ڈرائنگ اور پروجیکٹ کی ضروریات کے مطابق غیر معیاری قطر، دیوار کی موٹائی اور مقررہ لمبائی پر بات کی جا سکتی ہے۔
A: مناسب دفن شدہ ایپلی کیشنز کے لیے اس پر غور کیا جا سکتا ہے، لیکن مٹی کی کیمسٹری، نمی، نکاسی، بیرونی بوجھ اور کوٹنگ کی ضروریات کا جائزہ لیا جانا چاہیے۔ جارحانہ مٹی کے حالات کے لیے، ایک اضافی سنکنرن تحفظ کا نظام ضروری ہو سکتا ہے۔
A: جب سٹیل کا گریڈ، دیوار کی موٹائی، ویلڈنگ کے عمل اور معائنہ کی ضروریات کو مناسب طریقے سے بیان کیا جائے تو اسپائرل ویلڈڈ پائپ کو پریشر ایپلی کیشنز کے لیے تیار کیا جا سکتا ہے۔ پریشر پائپ لائنز کے لیے، خریداری کی تفصیلات میں ویلڈ NDT اور ہائیڈرو سٹیٹک ٹیسٹنگ کی تصدیق ہونی چاہیے۔
A: ہاں۔ ڈرائنگ کے مطابق شپمنٹ سے پہلے فلینج ویلڈنگ، بیولنگ، فکسڈ لینتھ کٹنگ اور دوسرے اختتامی علاج کا اہتمام کیا جا سکتا ہے۔
A: 180–275 g/m² رینج میں ایک بھاری کوٹنگ کو زیادہ سنکنرن والے ماحول کے لیے سمجھا جا سکتا ہے، لیکن ساحلی منصوبوں کا اصل نمک کے اسپرے کی نمائش اور مطلوبہ سروس لائف کے مطابق کیا جانا چاہیے۔ اضافی کوٹنگ شدید حالات کے لیے موزوں ہو سکتی ہے۔
A: ہاں۔ ساختی یا پائپ لائن ڈیزائن کے مطابق سٹیل کے مختلف درجات فراہم کیے جا سکتے ہیں۔ خریداری کے آرڈر اور مواد کی دستاویزات میں ہر تصریح کی واضح طور پر نشاندہی کی جانی چاہیے۔
A: مواد کے سرٹیفکیٹ، معائنہ ریکارڈ اور دیگر معیار کے دستاویزات آرڈر اور پروجیکٹ کی ضروریات کے مطابق فراہم کیے جا سکتے ہیں۔ جب خریدار کی ضرورت ہو تو فریق ثالث کے معائنے کا بھی اہتمام کیا جا سکتا ہے۔
Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. میونسپل، انفراسٹرکچر، صنعتی اور بیرون ملک منصوبوں کے لیے سرپل ویلڈڈ اسٹیل پائپ کے بلک آرڈرز کی حمایت کرتا ہے۔ خریدار کوٹیشن کے لیے پائپ کا شیڈول، ڈرائنگ یا سادہ تفصیلات کی فہرست فراہم کر سکتے ہیں۔
پراجیکٹ آرڈرز کے لیے، سپلائی کے دائرہ کار میں سٹیل کے گریڈ کا انتخاب، پائپ کا سائز، فکسڈ لینتھ پروڈکشن، ویلڈ انسپکشن، گالوانائزنگ، اینڈ پروسیسنگ، پیکیجنگ اور شپمنٹ کوآرڈینیشن شامل ہو سکتے ہیں۔ یہ خاص طور پر مفید ہے جب ایک پراجیکٹ کے شیڈول کے تحت کئی پائپ تصریحات کی فراہمی کی ضرورت ہو۔
