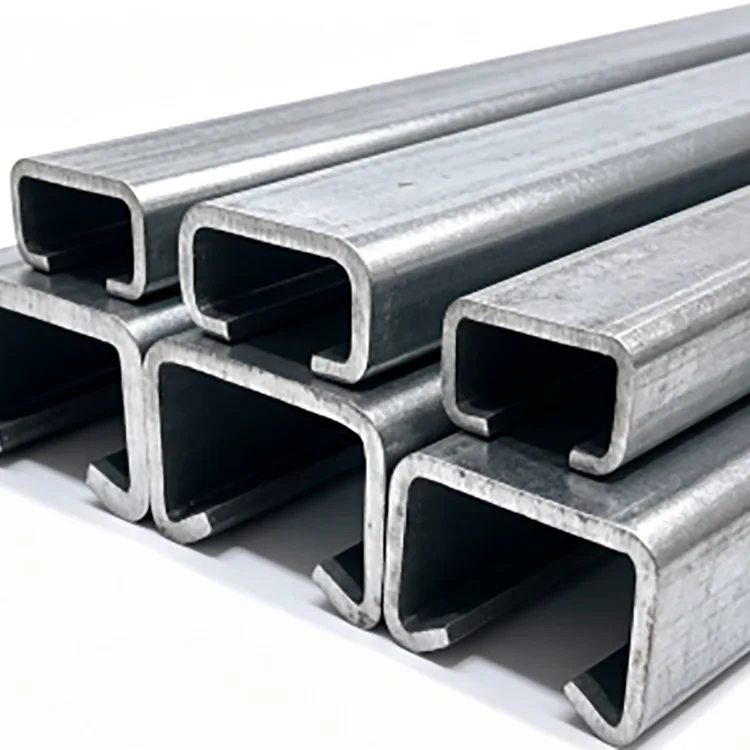

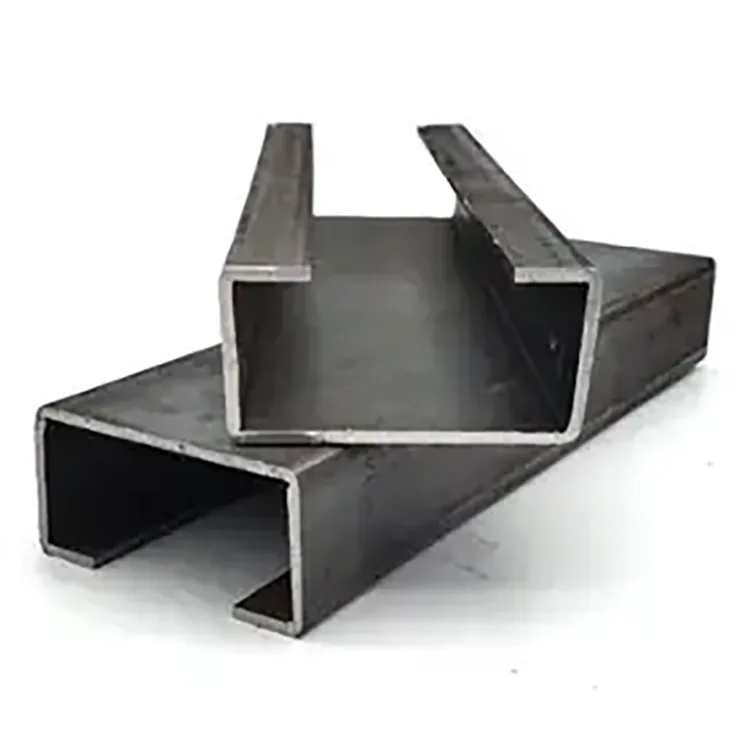

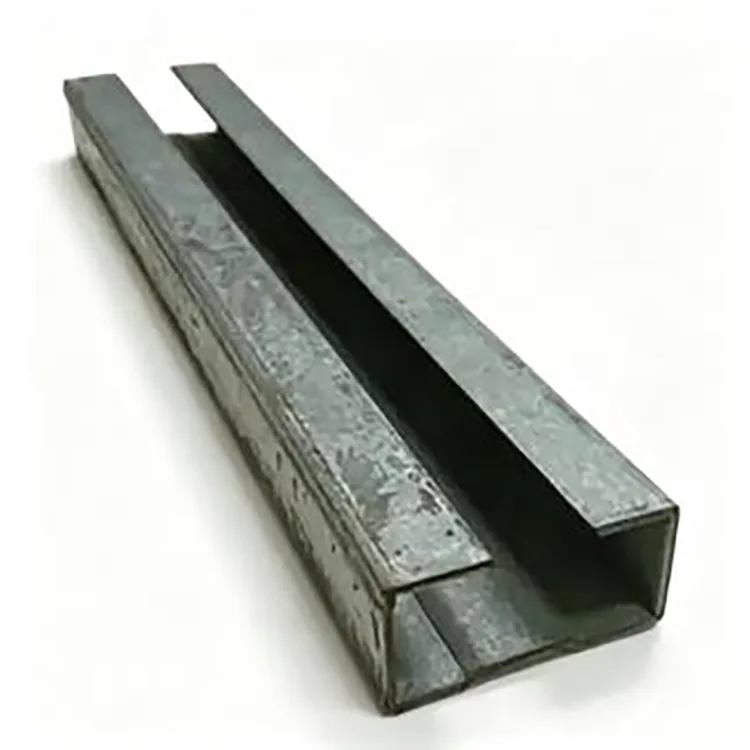

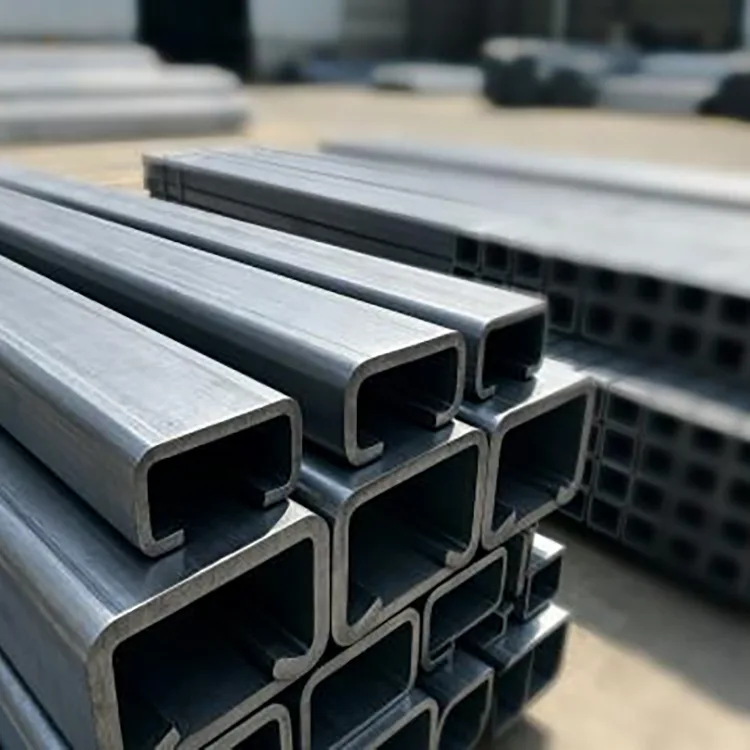

کولڈ فارمڈ سی سیکشن اسٹیل

کولڈ فارمڈ سی سیکشن اسٹیل اسٹیل کے ڈھانچے کے لیے ڈیزائن کیا گیا ہے جہاں زیادہ طاقت سے وزن کا تناسب، مستقل طول و عرض، اور تیز تنصیب ہیوی ہاٹ رولڈ سیکشن استعمال کرنے سے زیادہ اہم ہے۔

پروفائل رولرس کی ایک سیریز کے ذریعے مسلسل سٹیل کی پٹی کو کھلا کر تیار کیا جاتا ہے۔ اسٹیل کو آہستہ آہستہ سی کے سائز والے حصے میں جھکایا جاتا ہے جس میں زیادہ درجہ حرارت گرم رولنگ نہیں ہوتی ہے۔ چونکہ تشکیل کا عمل سیکشن جیومیٹری اور لمبائی کو مسلسل کنٹرول کر سکتا ہے، اس لیے تیار ممبر ان منصوبوں کے لیے موزوں ہے جن میں بار بار سیکشنز، فکسڈ لینتھ، پری پنچڈ ہولز، اور تیز بولڈ اسمبلی کی ضرورت ہوتی ہے۔

Q235B اور Q355B ساختی ضروریات کے مطابق دستیاب ہیں۔ عام حصوں کی حد C80 سے C300 تک ہوتی ہے، دیوار کی موٹائی 0.8 ملی میٹر سے 3.0 ملی میٹر تک ہوتی ہے۔

تکنیکی وضاحتیں

کولڈ رول کی تشکیل سیکشن کو کیسے بدلتی ہے۔

پیداواری عمل روایتی ہاٹ رولڈ چینل کی تیاری سے مختلف ہے۔

اسٹیل کی پٹی فلیٹ مواد کے طور پر شروع ہوتی ہے۔ یہ متعدد تشکیل دینے والے اسٹیشنوں سے گزرتا ہے، ہر رولر سیٹ کے ساتھ حتمی سی سیکشن تک پہنچنے تک اخترتی کی ایک کنٹرول شدہ مقدار متعارف کرائی جاتی ہے۔

یہ بتدریج تشکیل کا عمل کارخانہ دار کو کنٹرول کرنے کی اجازت دیتا ہے:

سیکشن کی گہرائی

فلینج کی چوڑائی

ہونٹ جیومیٹری جہاں ضرورت ہو۔

دیوار کی موٹائی

مجموعی طور پر سیدھا پن

سوراخ کی پوزیشن

مقررہ لمبائی

بار بار تعمیراتی ارکان کے لیے، یہ جہتی مستقل مزاجی اسٹیل کے بھاری حصے کو منتخب کرنے سے زیادہ قیمتی ہو سکتی ہے۔

تاہم، حتمی ساختی کارکردگی کو ہمیشہ اصل سیکشن کے طول و عرض، میٹریل گریڈ، اسپین، سپورٹ کنڈیشنز، کنکشن کا طریقہ، بوجھ، اور قابل اطلاق ڈیزائن کوڈ کے خلاف چیک کیا جانا چاہیے۔

مینوفیکچرنگ کا عمل

1. اسٹیل کوائل کا انتخاب

Q235B یا Q355B سٹیل کی پٹی کو مطلوبہ حصے اور ساختی اطلاق کے مطابق منتخب کیا جاتا ہے۔

فارمنگ لائن میں داخل ہونے سے پہلے آنے والے مواد کی موٹائی، سطح کی حالت، اور مادی معلومات کی جانچ کی جاتی ہے۔

2. برابر کرنا اور کھانا کھلانا

غیر مطلوبہ اخترتی کو دور کرنے کے لیے کنڈلی کو کھولا اور برابر کیا جاتا ہے۔ اسٹیبل سٹرپ فیڈنگ اہم ہے کیونکہ اس مرحلے میں تبدیلی بعد میں سیکشن سیدھی اور سوراخ کی پوزیشننگ کو متاثر کر سکتی ہے۔

3. پروگریسو رول بنانا

سطح کی پٹی متعدد رولر اسٹیشنوں سے گزرتی ہے۔

ایک آپریشن میں مواد کو حتمی C شکل میں موڑنے کے بجائے، سیکشن آہستہ آہستہ تشکیل دیا جاتا ہے۔ یہ اچانک خرابی کو کم کرتا ہے اور سیکشن کے طول و عرض اور فلینج جیومیٹری کو پوری پیداوار میں کنٹرول کرنے کی اجازت دیتا ہے۔

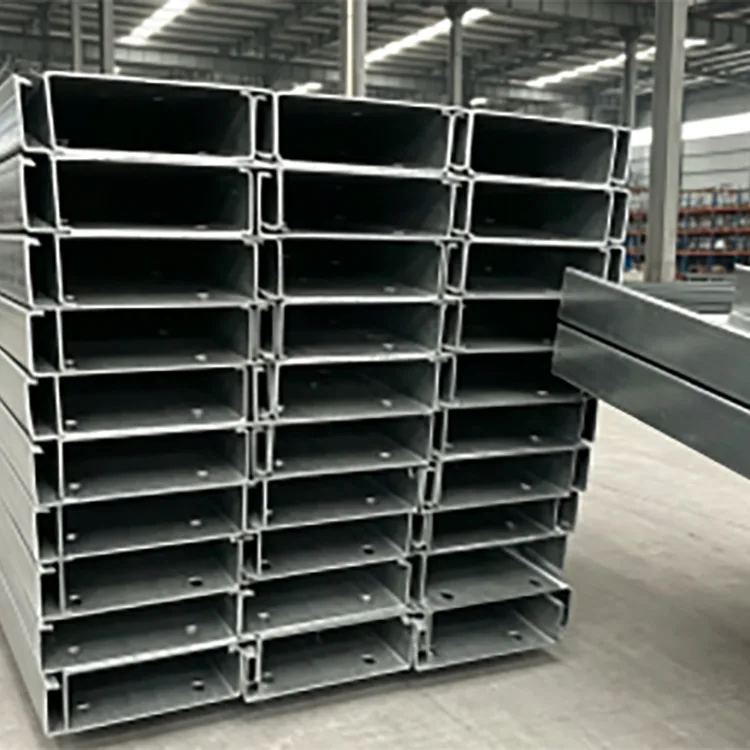

4. خودکار چھدرن

اگر پراجیکٹ کے لیے بولٹ ہولز، سروس ہولز، یا بار بار بڑھتے ہوئے سوراخ کی ضرورت ہو تو پنچنگ کو پروڈکشن لائن میں ضم کیا جا سکتا ہے۔

پروڈکشن سے پہلے گاہک کی ڈرائنگ سے سوراخ کی جگہ اور پوزیشننگ کی تصدیق کی جانی چاہیے، خاص طور پر جب سیکشنز براہ راست سائٹ پر جمع کیے جائیں گے۔

5. سائز اور سیدھا کرنا

بنانے اور چھدرن کرنے کے بعد، سیکشن کا سائز اور سیدھا ہونے کی جانچ پڑتال کی جاتی ہے۔

یہ مرحلہ موڑ، فلینج انحراف، اور جہتی تغیرات کو کنٹرول کرنے میں مدد کرتا ہے جو بصورت دیگر فریم اسمبلی کو مزید مشکل بنا سکتا ہے۔

6. فکسڈ لینتھ کٹنگ

مسلسل حصے کو مخصوص لمبائی کے مطابق کاٹا جاتا ہے۔

معیاری سپلائی میں 6 میٹر، 9 میٹر اور 12 میٹر کی لمبائی شامل ہے، جبکہ فکسڈ لینتھ کٹنگ کو حسب ضرورت حد کے اندر ترتیب دیا جا سکتا ہے۔

7. معائنہ اور پیکنگ

بنڈل بنانے سے پہلے مکمل سی سیکشنز کی جانچ کی جاتی ہے۔

معائنہ سیکشن کے طول و عرض، دیوار کی موٹائی، سیدھا پن، سوراخ کی پوزیشن جہاں قابل اطلاق ہو، کاٹنے کی لمبائی، سطح کی حالت، اور بیچ کی مستقل مزاجی پر مرکوز ہے۔

کلیدی فوائد

موثر مواد کے استعمال کے لیے ہلکا پھلکا سیکشن

کولڈ فارمنگ سٹیل کی پٹی کو ایک موثر کھلے حصے میں شکل دینے کی اجازت دیتی ہے۔ جب ساختی ڈیزائن پتلی دیواروں والے رکن کی اجازت دیتا ہے، تو یہ بھاری روایتی حصے کے مقابلے میں درکار سٹیل کی مقدار کو کم کر سکتا ہے۔

اصل وزن کی بچت کا حساب ہر پروجیکٹ کے لیے ایک مقررہ فیصد ماننے کے بجائے منتخب کردہ سی سیکشن، دیوار کی موٹائی، اسپین، لوڈ، اور ڈیزائن کی ضروریات سے لگایا جانا چاہیے۔

مسلسل طول و عرض

مسلسل رول کی تشکیل طویل پروڈکشن رنز پر دوبارہ قابل سیکشن کے طول و عرض فراہم کرتی ہے۔

سیکڑوں یا ہزاروں بار بار purlins یا فریمنگ ممبرز کا استعمال کرنے والے پروجیکٹس کے لیے، مستقل طول و عرض من گھڑت کو آسان بنا سکتا ہے اور سائٹ کی اصلاح کی ضرورت کو کم کر سکتا ہے۔

تیز تنصیب

بولڈ اسمبلی کے لیے پری کٹ لمبائی اور پہلے سے چھدرے سوراخ فراہم کیے جا سکتے ہیں۔

یہ خاص طور پر ہلکے اسٹیل ڈھانچے کے لیے مفید ہے جہاں تنصیب کی ترتیب درست سوراخ کی پوزیشنوں اور دہرائے جانے والے ممبر کی لمبائی پر منحصر ہے۔

لچکدار سیکشن کا انتخاب

C80 سے لے کر C300 سیکشنز ہلکے ساختی اور فریمنگ کی ضروریات کا احاطہ کرتے ہیں۔

دیوار کی موٹائی 0.8–3.0 ملی میٹر سے بھی مطلوبہ سیکشن کی گنجائش اور ڈیزائن کی شرائط کے مطابق منتخب کی جا سکتی ہے۔

ثانوی پروسیسنگ کے لیے موزوں ہے۔

غیر کوٹیڈ سٹیل کی سطح پینٹنگ، پاؤڈر کوٹنگ، جستی سازی، یا دیگر مخصوص سنکنرن تحفظ کے عمل کے لیے تیار کی جا سکتی ہے۔

سی سیکشن سلیکشن گائیڈ

سی سیکشن کا انتخاب صرف سب سے بڑے دستیاب پروفائل کو منتخب کرنے کے بجائے ساختی ضرورت سے شروع ہونا چاہیے۔

ساختی حساب کتاب کے ذریعے اصل انتخاب کی تصدیق کی جانی چاہیے۔ پتلی دیواروں والے حصوں کے لیے، مقامی بکلنگ، مسخ شدہ بکلنگ، پس منظر کی روک تھام، اور کنکشن کی تفصیلات قابل استعمال صلاحیت کو متاثر کر سکتی ہیں۔

Q235B بمقابلہ Q355B

Q355B استعمال کرنے کا خود بخود یہ مطلب نہیں ہے کہ ایک پتلا سیکشن موٹے Q235B سیکشن کی جگہ لے سکتا ہے۔ مکمل سیکشن ڈیزائن کو مضبوطی، استحکام، بکلنگ، کنکشن، اور سروس ایبلٹی کے لیے چیک کیا جانا چاہیے۔

بلیک اسٹیل کی سطح: یہ کہاں کام کرتا ہے اور کہاں نہیں کرتا

معیاری کولڈ فارمڈ سی سیکشن اسٹیل حفاظتی زنک کوٹنگ کے بغیر فراہم کیا جاتا ہے۔

یہ اسے اقتصادی بناتا ہے:

خشک انڈور ورکشاپس

بند گودام

انڈور میزانائنز

اندرونی پارٹیشنز

سامان کے فریم

عارضی اندرونی ڈھانچے

اپنے پینٹ یا حفاظتی کوٹنگ حاصل کرنے والے پروجیکٹس

بارش، گاڑھا ہونا، ساحلی نمک کے اسپرے، دفن ہونے والے حالات، یا سنکنرن کیمیکلز کی طویل نمائش کے لیے اسے غیر علاج شدہ سیاہ سٹیل کے طور پر منتخب نہیں کیا جانا چاہیے۔

بیرونی یا مرطوب ایپلی کیشنز کے لیے، جستی سی سیکشنز یا کسی اور مخصوص سنکنرن تحفظ کے نظام پر غور کیا جانا چاہیے۔

مین ایپلی کیشنز

اسٹیل بلڈنگ پرلنس

ہلکی اسٹیل کی عمارتوں میں سی سیکشنز کو چھت اور دیوار کے ثانوی ارکان کے طور پر استعمال کیا جا سکتا ہے۔ سیکشن سائز اور موٹائی کا انتخاب اسپین، بوجھ، وقفہ کاری، ہوا کے حالات اور کنکشن ڈیزائن کے مطابق کیا جانا چاہیے۔

انڈور میزانائنز

سرد ساختہ حصوں کا نسبتاً کم خود وزن انڈور میزانائن اور پلیٹ فارم سسٹمز کے لیے مفید ہو سکتا ہے جہاں موجودہ عمارت میں اضافی ڈیڈ بوجھ کی حدود ہیں۔

دیوار اور چھت کی فریمنگ

سی سیکشن اندرونی دیوار کی فریمنگ، چھت کے سپورٹ سسٹم، پارٹیشن سٹرکچر، اور دیگر ہلکے پھلکے فریمنگ ایپلی کیشنز کے لیے موزوں ہیں۔

آلات اور پائپ سپورٹ

حصوں کو سازوسامان کی حمایت، کیبل اور پائپ سپورٹ فریم، مشین ڈھانچے، اور صنعتی بریکٹ میں گھڑا جا سکتا ہے.

گودام اور صنعتی ڈھانچے

C سیکشنز کو ریک، ورک سٹیشن، لائٹ پلیٹ فارمز، اور دیگر صنعتی ڈھانچے کے لیے استعمال کیا جا سکتا ہے جب منتخب سیکشن مطلوبہ بوجھ کے لیے تصدیق شدہ ہو۔

اپنی مرضی کے مطابق مینوفیکچرنگ

مختلف منصوبوں میں اکثر سوراخ کے مختلف نمونوں اور ممبر کی لمبائی کی ضرورت ہوتی ہے۔ سائٹ پر ہر حصے کو کاٹنے کے بجائے، پروڈکشن لائن منظور شدہ فیبریکیشن ڈرائنگ کے مطابق ممبران تیار کر سکتی ہے۔

دستیاب اختیارات میں شامل ہیں:

حسب ضرورت سیکشن کے طول و عرض

اپنی مرضی کے مطابق دیوار کی موٹائی

3–12 میٹر مقررہ لمبائی

پہلے سے چھدرے ہوئے سوراخ

ڈرائنگ کے مطابق سوراخ پیٹرن

کٹ سے لمبائی کی پیداوار

کونے کی کٹائی

خصوصی اختتامی پروسیسنگ

سطح کے علاج کے انتظامات

اپنی مرضی کے مطابق پیداوار کے لیے، خریداروں کو سیکشن ڈرائنگ، میٹریل گریڈ، دیوار کی موٹائی، لمبائی، سوراخ کا قطر اور وقفہ کاری، مقدار، اور مطلوبہ سطح کا علاج فراہم کرنا چاہیے۔

فیکٹری کوالٹی کنٹرول

سرد ساختہ حصوں کے لیے، حتمی سیکشن جیومیٹری آنے والی اسٹیل کی پٹی کی حالت اور رول بنانے کے عمل کے استحکام سے گہرا تعلق رکھتا ہے۔

اس لیے کوالٹی کی جانچ پورے پروڈکشن روٹ کا احاطہ کرتی ہے۔

مواد کا معائنہ: پیداوار سے پہلے Q235B یا Q355B مواد کی معلومات اور آنے والی پٹی کی حالت کی جانچ پڑتال کی جاتی ہے۔

موٹائی کا معائنہ: اس بات کو یقینی بنانے کے لیے پٹی کی اصل موٹائی کی نگرانی کی جاتی ہے کہ تیار شدہ حصہ دیوار کی موٹائی کی مخصوص ضرورت کو پورا کرتا ہے۔

سیکشن کا معائنہ: سیکشن کی گہرائی، فلینج کے طول و عرض، اور دیگر اہم جہتوں کی تشکیل کے بعد جانچ پڑتال کی جاتی ہے۔

سیدھے پن کا معائنہ: تیار شدہ ممبروں کو موڑنے، موڑنے اور خرابی کے لئے چیک کیا جاتا ہے۔

سوراخ کا معائنہ: پہلے سے پنچ شدہ مصنوعات کے لیے، سوراخ کا قطر، وقفہ کاری، اور پوزیشن کو پروڈکشن ڈرائنگ کے خلاف چیک کیا جاتا ہے۔

لمبائی کا معائنہ: بنڈل بنانے سے پہلے کٹ کی لمبائی کی جانچ کی جاتی ہے۔

بیچ کی مستقل مزاجی: پیداوار کے مختلف مراحل کے نمونوں کا موازنہ طویل پروڈکشن رن کے دوران جہتی بہاؤ کی شناخت کے لیے کیا جاتا ہے۔

یہ نقطہ نظر بڑے آرڈرز کے لیے خاص طور پر اہم ہے کیونکہ سیکڑوں ممبران میں دہرایا جانے والا ایک چھوٹا جہتی انحراف سائٹ پر تنصیب کے اہم مسائل پیدا کر سکتا ہے۔

پروجیکٹ سپلائی اور پروکیورمنٹ

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. Tianjin Gefu Steel کی حمایت یافتہ بین الاقوامی سیلز پلیٹ فارم کے ذریعے سٹیل کی مصنوعات فراہم کرتی ہے۔

Daqiuzhuang Industrial Zone، Tianjin میں واقع، کمپنی اسٹیل کی پیداوار اور پروسیسنگ کے وسائل کے ساتھ کام کرتی ہے جس میں اسٹیل کے پائپ، کھوکھلے حصے، اسٹیل پروفائلز، جستی مصنوعات، اور فوٹو وولٹک ماؤنٹنگ سسٹم شامل ہیں۔

انجینئرنگ پروکیورمنٹ کے لیے سپلائی سائیڈ سپورٹ کر سکتی ہے:

بلک سٹیل کے احکامات

مقررہ لمبائی کی پیداوار

پری پنچڈ سی سیکشنز

حسب ضرورت طول و عرض

OEM/ODM کی ضروریات

منصوبے کی ضروریات کے مطابق تیسری پارٹی کا معائنہ

کنٹینر کی ترسیل

معیاری MOQ ایک 20 فٹ کا کنٹینر ہے، تقریباً 20-25 ٹن۔ تصریح، مقدار، پروسیسنگ، اور حسب ضرورت کی ضروریات کے لحاظ سے معیاری لیڈ ٹائم عام طور پر 15-25 دن ہوتا ہے۔

ایک کوٹیشن کے لیے، سب سے مفید معلومات C-سیکشن کا سائز، دیوار کی موٹائی، میٹریل گریڈ، لمبائی، سوراخ کا نمونہ، مقدار، سطح کا علاج، منزل اور قابل اطلاق معیار ہے۔

اکثر پوچھے گئے سوالات

Q1. کیا کولڈ فارمڈ سی سیکشن اسٹیل ساختی استعمال کے لیے کافی مضبوط ہے؟

جی ہاں، سرد ساختہ C حصے بڑے پیمانے پر ساختی اور ثانوی فریمنگ اراکین کے طور پر استعمال ہوتے ہیں۔ تاہم، صرف تشکیل کے عمل سے طاقت کا اندازہ نہیں لگایا جا سکتا۔ سیکشن کا سائز، دیوار کی موٹائی، سٹیل کا درجہ، اسپین، لوڈ، بریکنگ، کنکشن کا طریقہ، اور بکلنگ کے رویے پر غور کیا جانا چاہیے۔

Q2. کیا سرد ساختہ C سٹیل ہاٹ رولڈ چینل سٹیل سے ہلکا ہے؟

یہ نمایاں طور پر ہلکا ہو سکتا ہے جب ایک موثر طریقے سے ڈیزائن کیا گیا پتلی دیواروں والا سی سیکشن مطلوبہ ساختی صلاحیت کو پورا کر سکے۔ اصل وزن کا فرق منتخب حصوں اور انجینئرنگ ڈیزائن پر منحصر ہے۔

Q3. کیا سی سیکشن خراب ہو جائے گا کیونکہ یہ پتلا ہے؟

پتلی دیواروں والے حصوں کو مناسب ڈیزائن اور تحمل کی ضرورت ہوتی ہے۔ مقامی بکلنگ، مسخ، پس منظر کا استحکام، اور کنکشن کی تفصیلات کو یہ فرض کرنے کے بجائے چیک کیا جانا چاہئے کہ ایک پتلا حصہ بھاری ہاٹ رولڈ چینل کی طرح کام کرے گا۔

Q4. کیا سی سیکشن کو پری پنچڈ ہولز کے ساتھ فراہم کیا جا سکتا ہے؟

جی ہاں بار بار بولٹ کے سوراخوں یا دیگر سوراخوں کے لیے خودکار چھدرن کا اہتمام کیا جا سکتا ہے۔ ہول کا قطر، وقفہ کاری، کنارے کا فاصلہ، اور پیٹرن کی پیداوار سے پہلے فیبریکیشن ڈرائنگ سے تصدیق کی جانی چاہیے۔

Q5. کیا میں بلیک سی سیکشن سٹیل باہر استعمال کر سکتا ہوں؟

طویل مدتی بیرونی نمائش کے لیے علاج نہ کیے جانے والے سیاہ سٹیل کی سفارش نہیں کی جاتی ہے۔ بارش، گاڑھا ہونا، نمک کا سپرے، اور دیگر نمی سنکنرن کو تیز کر سکتی ہے۔ جہاں سنکنرن سے تحفظ کی ضرورت ہو وہاں جستی یا پینٹ شدہ سی سیکشنز زیادہ مناسب ہیں۔

Q6. کیا انڈور سی سیکشن سٹیل کو پینٹنگ کی ضرورت ہے؟

خشک، ہوادار اندرونی ماحول میں، اضافی سنکنرن تحفظ ہمیشہ ضروری نہیں ہو سکتا۔ اگر نمی، گاڑھا ہونا، کیمیائی بخارات، یا دیگر سنکنرن حالات موجود ہیں، تو مناسب حفاظتی کوٹنگ پر غور کیا جانا چاہیے۔

Q7. Q235B اور Q355B C سیکشنز میں کیا فرق ہے؟

Q355B میں Q235B سے زیادہ مخصوص پیداوار کی طاقت ہے اور جب ساختی ڈیزائن کو زیادہ مادی طاقت کی ضرورت ہوتی ہے تو اسے منتخب کیا جا سکتا ہے۔ اس کا خود بخود مطلب یہ نہیں ہے کہ ہر Q355B سیکشن کو پتلا بنایا جا سکتا ہے۔ مکمل ساختی ڈیزائن کو ابھی بھی جانچنے کی ضرورت ہے۔

Q8۔ آپ کونسی لمبائی فراہم کر سکتے ہیں؟

عام لمبائی 6 میٹر، 9 میٹر اور 12 میٹر ہے۔ پراجیکٹ کی ضروریات کے مطابق فکسڈ لینتھ کٹنگ کا بھی اہتمام کیا جا سکتا ہے۔

Q9. کیا آپ غیر معیاری سی سیکشنز تیار کر سکتے ہیں؟

جی ہاں اپنی مرضی کے مطابق سیکشن کے طول و عرض، دیوار کی موٹائی، لمبائی، سوراخ کے پیٹرن، اور دیگر پروسیسنگ کی ضروریات کو ڈرائنگ اور پیداوار کی فزیبلٹی کے مطابق زیر بحث لایا جا سکتا ہے۔

Q10۔ کوٹیشن کی درخواست کرتے وقت مجھے کیا فراہم کرنا چاہیے؟

سی سیکشن کے طول و عرض، دیوار کی موٹائی، مواد کا درجہ، مطلوبہ لمبائی، مقدار، ہول پیٹرن اگر قابل اطلاق ہو، سطح کا علاج، اور ترسیل کے تقاضے فراہم کریں۔ غیر معیاری مصنوعات کے لیے سیکشن ڈرائنگ کی سفارش کی جاتی ہے۔
