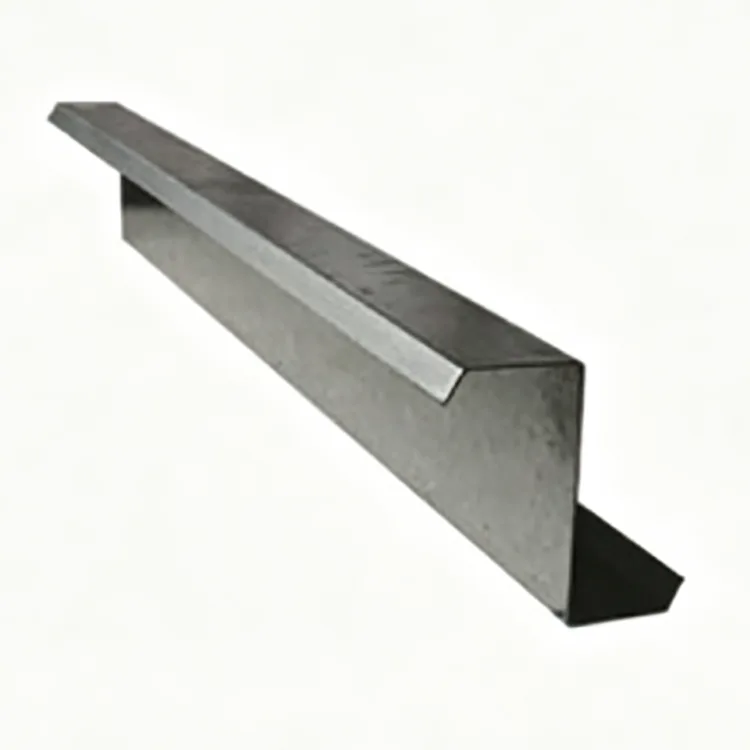

کولڈ فارمڈ زیڈ سیکشن اسٹیل

کولڈ فارمڈ زیڈ سیکشن اسٹیل ایک سرد ساختہ پتلی دیوار والا اسٹیل سیکشن ہے جو کمرے کے درجہ حرارت پر مسلسل رول کے ذریعے ہاٹ رولڈ اسٹیل کی پٹی سے تیار ہوتا ہے۔ پٹی ایک سے زیادہ فارمنگ اسٹینڈز سے گزرتی ہے اور دھیرے دھیرے ایک اعلی درجہ حرارت کے گرم رولنگ اسٹیج کے بغیر Z سیکشن میں شکل دی جاتی ہے۔

ٹھنڈا بننے کا عمل جہتی مستقل مزاجی کو بہتر بناتا ہے اور اسٹیل میں کام کی سختی بھی متعارف کراتا ہے۔ نتیجہ خیز حصہ نسبتاً کم وزن کو مفید موڑنے والی کارکردگی کے ساتھ جوڑتا ہے، جس سے یہ ہلکے وزن کے اسٹیل ڈھانچے میں چھت اور دیواروں کے پرلنس کے لیے وسیع پیمانے پر استعمال ہوتا ہے۔

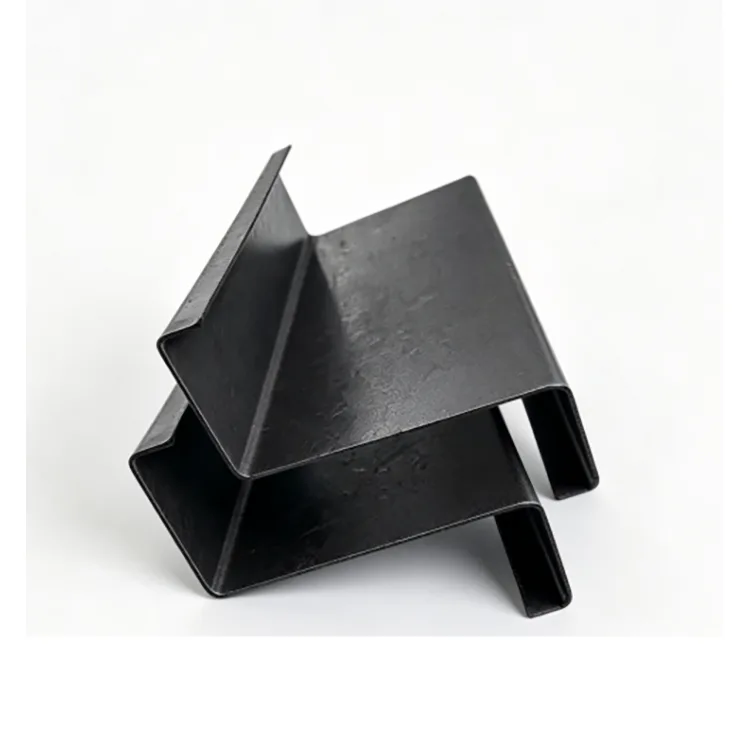

Z کی شکل والے پروفائل کا ایک اور عملی فائدہ ہے: اس کے آفسیٹ فلینج ملحقہ purlins کو اوورلیپ کرنے دیتے ہیں۔ یہ خاص طور پر بڑی ڈھلوان والی چھتوں پر مفید ہے جہاں رج کے ارد گرد مسلسل purlin کے انتظامات کی ضرورت ہوتی ہے۔

تجویز کردہ ماحول: بند انڈور عمارتیں، خشک ورکشاپس اور گودام بغیر براہ راست بارش، نمک کے اسپرے، تیزاب یا الکلائن سنکنرن نمی کے۔

پیداواری عمل

پیداوار لائن اسٹیل کنڈلی کے آنے والے معائنہ کے ساتھ شروع ہوتی ہے۔ برابر کرنے اور سیدھا کرنے کے بعد، پٹی متعدد رول بنانے والے اسٹیشنوں سے گزرتی ہے، جہاں اسے دھیرے دھیرے ضروری Z شکل والے حصے میں موڑ دیا جاتا ہے۔

سروو سی این سی کٹنگ ممبر کی مخصوص لمبائی فراہم کرتی ہے، جبکہ ساختی ڈرائنگ کے مطابق خودکار چھدرن کو شامل کیا جا سکتا ہے۔ تیار شدہ پروفائلز پھر درجہ بندی، بنڈلنگ اور اسٹوریج سے پہلے سیدھے اور جہتی معائنہ سے گزرتے ہیں۔

اسٹیل کوائل کا معائنہ → لیولنگ اور سیدھا کرنا → پروگریسو کولڈ رول فارمنگ → زیڈ سیکشن تشکیل → سرو سی این سی فکسڈ لینتھ کٹنگ → آٹومیٹک پنچنگ → سیدھا کرنا → بصری اور جہتی معائنہ → بنڈلنگ اور اسٹوریج

چونکہ پروفائل روایتی ہاٹ رولنگ کے ذریعے تیار ہونے کے بجائے آہستہ آہستہ بنتا ہے، اس لیے پیداوار کے دوران سیکشن کے طول و عرض، سیدھے پن اور سوراخ کی پوزیشنوں کو مسلسل کنٹرول کیا جا سکتا ہے۔

بنیادی وضاحتیں

چھت کے پرلنس کے لیے زیڈ سیکشن کیوں استعمال کریں؟

چھت کے کنارے پر براہ راست اوورلیپنگ

زیڈ سیکشن اور سی سیکشن کے درمیان سب سے واضح فرق flanges کی شکل ہے۔ آفسیٹ Z پروفائل ملحقہ ممبروں کو اوورلیپ کرنے کی اجازت دیتا ہے، جو چھت کے کنارے کے ذریعے تسلسل برقرار رکھنے میں مدد کر سکتا ہے۔

10° سے اوپر کی چھت کی ڈھلوانوں کے لیے، Z purlins اکثر ایک عملی انتخاب ہوتے ہیں جہاں اوور لیپنگ ممبران ساختی ڈیزائن کا حصہ ہوتے ہیں۔ یہ اضافی کاٹنے کی ضرورت کو کم کرتا ہے اور تنصیب کو زیادہ سیدھا بناتا ہے۔

کم وزن کے ساتھ اچھی موڑنے والی کارکردگی

Z کے سائز کا کراس سیکشن موڑنے کے لیے مفید سیکشن کی خصوصیات فراہم کرتا ہے۔ ٹھنڈے کام کی سختی کے ساتھ مل کر، یہ نسبتاً پتلے حصے کو مناسب چھت اور دیوار کی پورلن ایپلی کیشنز میں استعمال کرنے کی اجازت دیتا ہے۔

بھاری روایتی ہاٹ رولڈ حصوں کے مقابلے میں، کم وزن نقل و حمل، اٹھانے اور تنصیب کی ضروریات کو کم کر سکتا ہے۔

مستقل سیدھی اور سوراخ کی پوزیشن

پروڈکشن لائن پروگریسو رول بنانے، CNC کاٹنے اور بعد میں سیدھا کرنے کا استعمال کرتی ہے۔ اس سے پروفائل کی سیدھی اور گھماؤ کو کنٹرول کرنے میں مدد ملتی ہے۔

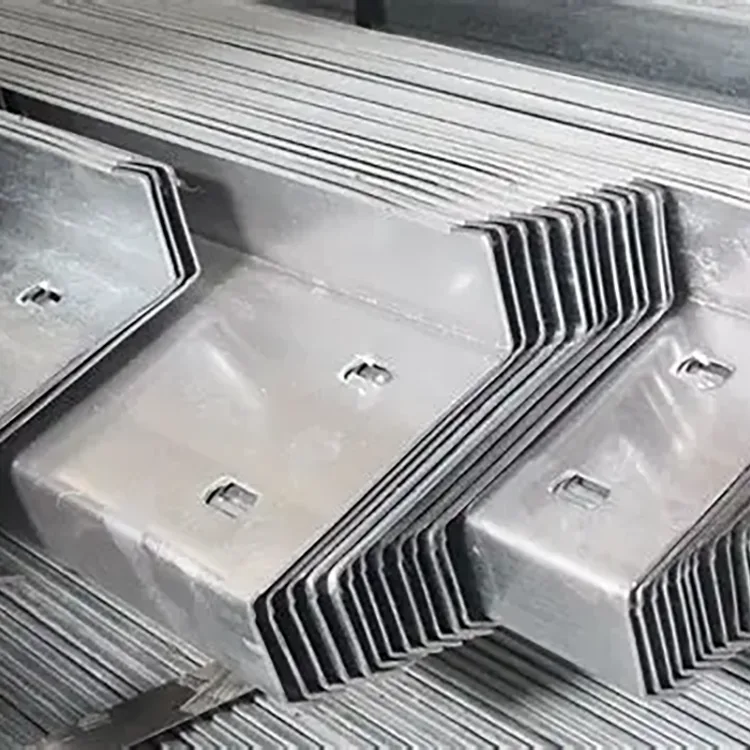

پری پنچڈ بولٹ ہولز والے پرلن کے لیے، سوراخ کی درست پوزیشننگ اہم ہے کیونکہ غلطیاں پورلن اور مین سٹیل فریم کے درمیان تعلق کو متاثر کر سکتی ہیں۔ ڈیلیوری سے پہلے پری پنچنگ سائٹ پر کاٹنے اور ڈرلنگ کے کام کو کم کر سکتی ہے۔

خشک انڈور پروجیکٹس کے لیے کم لاگت

معیاری پروڈکٹ کو جستی کوٹنگ کے بغیر قدرتی سیاہ سٹیل کے طور پر فراہم کیا جاتا ہے۔ خشک، بند انڈور عمارتوں کے لیے جہاں اضافی سنکنرن تحفظ کی ضرورت نہیں ہے، یہ جستی Z حصوں سے وابستہ اضافی لاگت سے بچتا ہے۔

اگر عمارت بارش، گاڑھا ہونا، نمک کے اسپرے یا سنکنرن میڈیا کے سامنے آتی ہے، تو اس کے بجائے سنکنرن سے محفوظ ورژن کی وضاحت کی جانی چاہیے۔

آسان کٹنگ اور ویلڈنگ

چونکہ معیاری پروڈکٹ میں جستی کوٹنگ نہیں ہوتی، روایتی کاٹنے اور ویلڈنگ کے کام سیدھے ہوتے ہیں۔ یہ انڈور فیبریکیشن اور تزئین و آرائش کے منصوبوں کے دوران مفید ہے جہاں ممبران کو مقامی ایڈجسٹمنٹ یا کنکشن کے کام کی ضرورت پڑسکتی ہے۔

عام ایپلی کیشنز

پروڈکٹ بنیادی طور پر اس کے لیے استعمال ہوتی ہے:

ہلکی پھلکی اسٹیل کی عمارتوں میں چھت کے پرلنس

بڑے ڈھلوان والے گودام کی چھتیں۔

صنعتی ورکشاپ چھت کے نظام

انڈور لاجسٹکس اور اسٹوریج کی عمارتیں۔

دیوار اور چھت کی ثانوی فریمنگ

ہلکا پھلکا سٹیل انکلوژر سسٹم

انڈور فیکٹری کی تزئین و آرائش کے منصوبے

یہ ایک ثانوی ساختی رکن ہے جیسے کہ purlin، بجائے اس کے کہ کسی عمارت کے مرکزی کالموں یا بنیادی شہتیروں کا متبادل ہو۔

حقیقی پروجیکٹ ایپلی کیشنز

کیس 1: بڑے ڈھلوان انڈور لاجسٹک گودام کے لیے Z Purlins

اس منصوبے میں 50,000 m² کے منسلک لاجسٹکس گودام کا احاطہ کیا گیا ہے جس کی چھت کی ڈھلوان 12° ​​ہے۔ عمارت مکمل طور پر بند تھی اور براہ راست بارش کی نمائش کے بغیر خشک اندرونی ماحول میں استعمال کی گئی تھی۔

بنیادی تقاضے چھت کے کنارے پر براہ راست پورلن اوورلیپنگ، کنٹرول شدہ اسٹیل کے ڈھانچے کی لاگت، کم تنصیب کا وقت اور چھت کے پینل کی سیدھ میں ہونے والے مسائل کا کم خطرہ تھا۔

منتخب کردہ مواد Q355B کولڈ فارمڈ Z سیکشن اسٹیل، Z160–Z200 تھا، جس میں 1.8–2.0 ملی میٹر دیوار کی موٹائی اور پہلے سے پنچڈ بولٹ ہولز تھے۔

زیڈ سیکشنز براہ راست اوورلیپ ہو سکتے ہیں، جس سے رج کے ارکان مسلسل رہ سکتے ہیں اور سائٹ پر کٹنگ اور ترمیم کے کام کو کم کر سکتے ہیں۔ تنصیب کے وقت میں 30% کی کمی کی گئی۔

پروفائلز کے کم گھماؤ نے رنگ لیپت اسٹیل کی چھت کے پینلز کو زیادہ یکساں طور پر بیٹھنے میں مدد کی، جس سے وہ خلا کم ہوا جو پانی کے اخراج میں حصہ ڈال سکتے ہیں۔ ہلکے ممبروں نے نقل و حمل اور اٹھانے کی ضروریات کو بھی کم کر دیا، اور سٹیل کے ڈھانچے کی مجموعی لاگت ہاٹ رولڈ اسٹیل سلوشن سے 21 فیصد کم تھی۔

پراجیکٹ کو منظوری مل گئی اور زنگ سے متعلق مسائل کے بغیر انڈور سروس میں موجود ہے۔

کیس 2: ایک صنعتی ورکشاپ میں ہلکا پھلکا سٹیل انکلوژر اپ گریڈ

دوسرے منصوبے میں ایک پرانی فیکٹری کی تزئین و آرائش شامل تھی۔ ورکشاپ کے اندر نئے ہلکے وزن والے سٹیل کے انکلوژر ڈھانچے کی ضرورت تھی، جس میں چھت کی نسبتاً بڑی ڈھلوان اور خشک، ہوادار اندرونی ماحول تھا۔

منتخب کردہ پروڈکٹ Q235B کولڈ فارمڈ Z سیکشن اسٹیل، Z120–Z140 تھی۔

اراکین کو وسیع ثانوی پروسیسنگ کے بغیر اسمبلی کے لیے تیار کر دیا گیا تھا۔ Z کی شکل کا اوورلیپنگ ڈھانچہ چھت کی ڈھلوان سے مماثل ہے اور ایک فلیٹ اور مستحکم دیوار کے نظام کو برقرار رکھنے میں مدد کرتا ہے۔

ہلکے وزن والے ممبران نے موجودہ فیکٹری کے اندر تنصیب کے کام کو مختصر کرتے ہوئے تزئین و آرائش کی لاگت کو کنٹرول میں رکھنے میں بھی مدد کی۔

Z سیکشن سلیکشن گائیڈ

چھت کی ڈھلوان:

10° سے اوپر کی چھت کی ڈھلوانوں کے لیے، جب اوور لیپنگ purlins کی ضرورت ہو تو Z حصے ایک ترجیحی آپشن ہیں۔ نسبتاً کم ڈھلوانوں کے لیے، ساختی ڈیزائن کے لحاظ سے C purlins پر بھی غور کیا جا سکتا ہے۔

مواد کا درجہ:

Q235B عام ہلکے وزن والے purlin اور انکلوژر ایپلی کیشنز کے لیے موزوں ہے۔ بڑے اسپین، زیادہ ہوا یا برف کے بوجھ اور زیادہ متقاضی ساختی تقاضوں کے لیے، Q355B کو ایک مناسب حصے کے سائز اور دیوار کی موٹائی کے ساتھ منتخب کیا جا سکتا ہے۔

سیکشن سائز:

Z100–Z140 کو ہلکی چھت اور دیوار کے ثانوی ڈھانچے کے لیے سمجھا جا سکتا ہے۔ Z160–Z200 بہت سے معیاری گودام اور ورکشاپ پورلن ایپلی کیشنز کے لیے موزوں ہے۔ Z220–Z300 استعمال کیا جا سکتا ہے جہاں ساختی ڈیزائن کے لیے بڑے حصوں کی ضرورت ہوتی ہے۔

دیوار کی موٹائی:

دستیاب رینج 1.2–3.0 ملی میٹر ہے۔ حتمی موٹائی کا تعین صرف سیکشن کے سائز کے بجائے اسپین، پورلن اسپیسنگ، ہوا کا بوجھ، برف کا بوجھ، کنکشن کے حالات اور ساختی حسابات سے کیا جانا چاہیے۔

ماحولیات:

خشک، بند انڈور عمارتوں کے لیے، قدرتی بلیک زیڈ سٹیل ایک سرمایہ کاری مؤثر اختیار فراہم کر سکتا ہے۔ زیادہ نمی یا گاڑھا ہونے والی ورکشاپس میں، زنگ سے بچاؤ کی مناسب کوٹنگ پر غور کیا جانا چاہیے۔

بیرونی عمارتوں، ساحلی علاقوں، بارش سے بے نقاب ڈھانچے یا زرعی شیڈوں کے لیے، قدرتی سیاہ سٹیل ورژن کی سفارش نہیں کی جاتی ہے۔ ایک جستی Z سیکشن یا دوسرے سنکنرن سے محفوظ محلول کا انتخاب کیا جانا چاہیے۔

کولڈ فارمڈ زیڈ سیکشن اسٹیل بمقابلہ سی سیکشن اسٹیل

انتخاب کو بالآخر صرف چھت کی ڈھلوان کی بجائے ساختی ڈیزائن کی پیروی کرنی چاہیے۔ Z سیکشن کی اوور لیپنگ جیومیٹری اس کا بنیادی عملی فائدہ ہے جہاں مسلسل purlin کنکشن کی ضرورت ہوتی ہے۔

فیکٹری کوالٹی کنٹرول

Z purlins کے لیے، جہتی مستقل مزاجی خاص طور پر اہم ہے کیونکہ حصوں کو سٹیل کے مرکزی فریم اور چھت کے پینل کے ساتھ درست طریقے سے جڑنا چاہیے۔

اس لیے کوالٹی کنٹرول اسٹیل کوائل کو بننے سے پہلے کور کرتا ہے، اس کے بعد رول بنانے کے دوران اور کاٹنے کے بعد چیک کیا جاتا ہے۔ کلیدی معائنہ کے نکات میں میٹریل گریڈ، سیکشن کے طول و عرض، دیوار کی موٹائی، سیدھا پن، مروڑنا، کاٹنے کی لمبائی، کنارے کی حالت اور پہلے سے چھدرے ہوئے سوراخ کی پوزیشن شامل ہیں۔

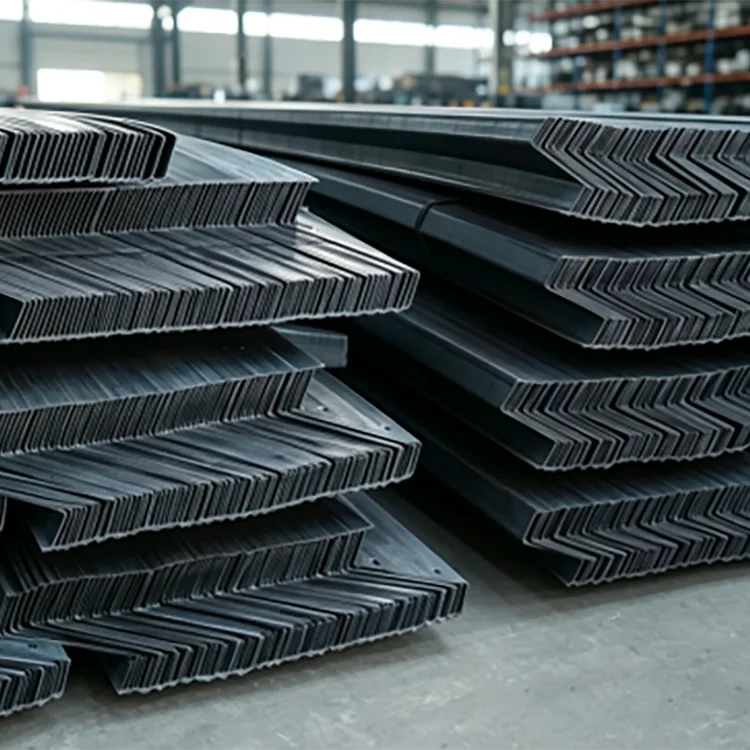

بقایا مسخ کو کم کرنے کے لیے تشکیل کے بعد پروفائلز کو سیدھا کیا جاتا ہے۔ شپمنٹ سے پہلے، تیار شدہ ممبران کا بصری اور جہتی معائنہ کیا جاتا ہے اور پھر سائز اور آرڈر کی ضروریات کے مطابق بنڈل کیا جاتا ہے۔

بیچ آرڈرز کے لیے، ایک ہی میٹریل گریڈ، سیکشن کی تفصیلات اور پروسیسنگ پیرامیٹرز کو برقرار رکھنے سے مختلف پروڈکشن بیچز کے درمیان مستقل مزاجی کو برقرار رکھنے میں مدد ملتی ہے۔

اکثر پوچھے گئے سوالات

Q1: میں Z سیکشن اور C سیکشن اسٹیل کے درمیان کیسے انتخاب کروں؟

بنیادی غور چھت اور کنکشن کا انتظام ہے۔ Z حصے خاص طور پر چھتوں کے لیے مفید ہیں جہاں ملحقہ purlins کو اوورلیپ کرنے اور رج کے ذریعے جاری رکھنے کی ضرورت ہوتی ہے، خاص طور پر چھت کی بڑی ڈھلوانوں پر۔ سی سیکشنز وسیع تر عام قابل اطلاق ہوتے ہیں اور ساختی ڈیزائن کے لحاظ سے کم چھت کی ڈھلوانوں کے لیے استعمال کیے جا سکتے ہیں۔

Q2: کیا کولڈ فارمڈ Z سیکشن اسٹیل کو موڑنا آسان ہے؟

مناسب طریقے سے تیار کردہ Z سیکشن قابل اطلاق معیاری تقاضوں کے اندر گھماؤ اور خرابی کو کنٹرول کرنے کے لیے پروگریسو فارمنگ، سائزنگ اور سیدھا کرنے سے گزرتا ہے۔ منتخب شدہ حصے کا سائز، دیوار کی موٹائی، مدت اور تنصیب کا طریقہ بھی اس کی کارکردگی کو متاثر کرتا ہے۔

Q3: کیا انڈور Z purlin کو پینٹ کرنے کی ضرورت ہے؟

ایک خشک، ہوادار اندرونی ماحول کے لیے بغیر کسی خاص کنڈینسیشن کے، قدرتی بلیک اسٹیل کی سطح کو بغیر کسی اضافی کوٹنگ کے استعمال کیا جا سکتا ہے اگر پروجیکٹ کی ضروریات اس کی اجازت دیں۔ مرطوب ورکشاپوں یا بار بار گاڑھا ہونے والے علاقوں کے لیے، زنگ سے بچاؤ کی کوٹنگ کی سفارش کی جاتی ہے۔

Q4: کیا Z سیکشنز کو پہلے سے پنچڈ ہولز کے ساتھ فراہم کیا جا سکتا ہے؟

جی ہاں پروفائلز بھیجے جانے سے پہلے ساختی ڈرائنگ کے مطابق بولٹ ہولز کو پنچ کیا جا سکتا ہے۔ کنکشن کی مطلوبہ تفصیلات کے مطابق کارنر کٹس اور اینگلڈ اینڈ کٹس بھی تیار کیے جا سکتے ہیں۔

Q5: کیا لمبائی اپنی مرضی کے مطابق ہوسکتی ہے؟

جی ہاں معیاری سپلائی عام طور پر 6-12 میٹر کے اندر ہوتی ہے، جبکہ غیر معیاری مقررہ لمبائی پروجیکٹ کی ڈرائنگ اور کٹنگ کی ضروریات کے مطابق تیار کی جا سکتی ہے۔

Q6: کیا قدرتی سیاہ زیڈ سیکشن سٹیل باہر استعمال کیا جا سکتا ہے؟

براہ راست بیرونی نمائش، بارش، ساحلی نمک کے اسپرے یا سنکنرن ماحول کے لیے اس کی سفارش نہیں کی جاتی ہے۔ ان حالات میں، جستی یا دوسری صورت میں سنکنرن سے محفوظ Z حصوں پر غور کیا جانا چاہیے۔
