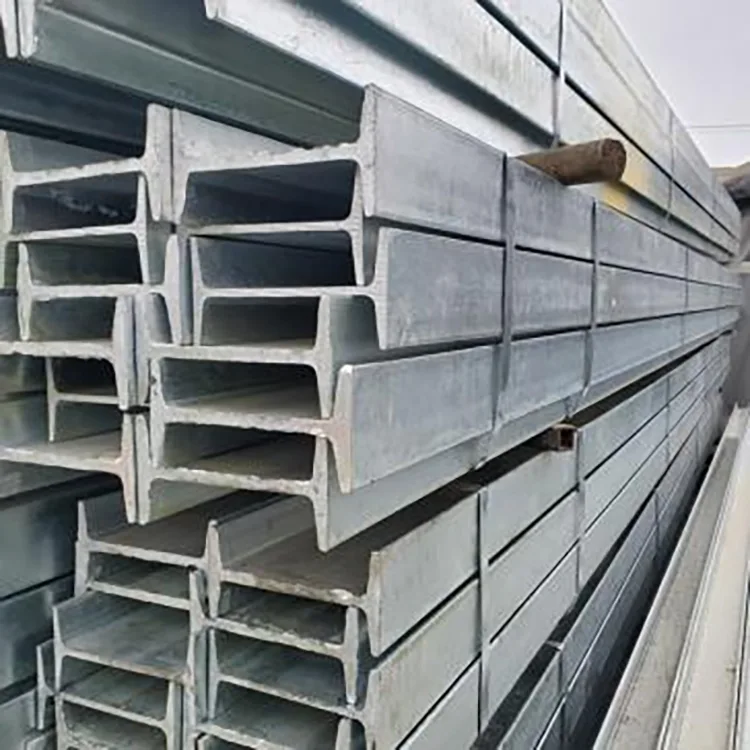

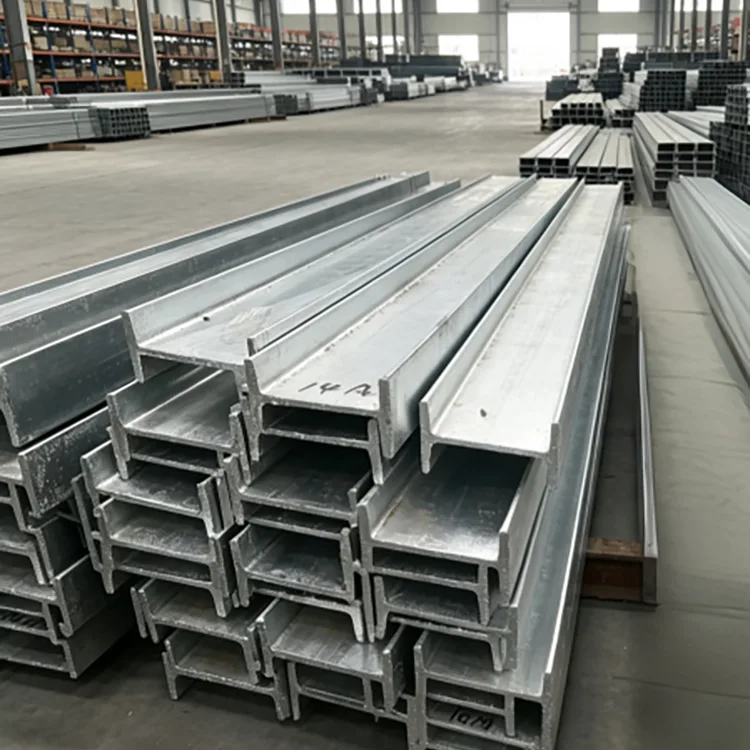

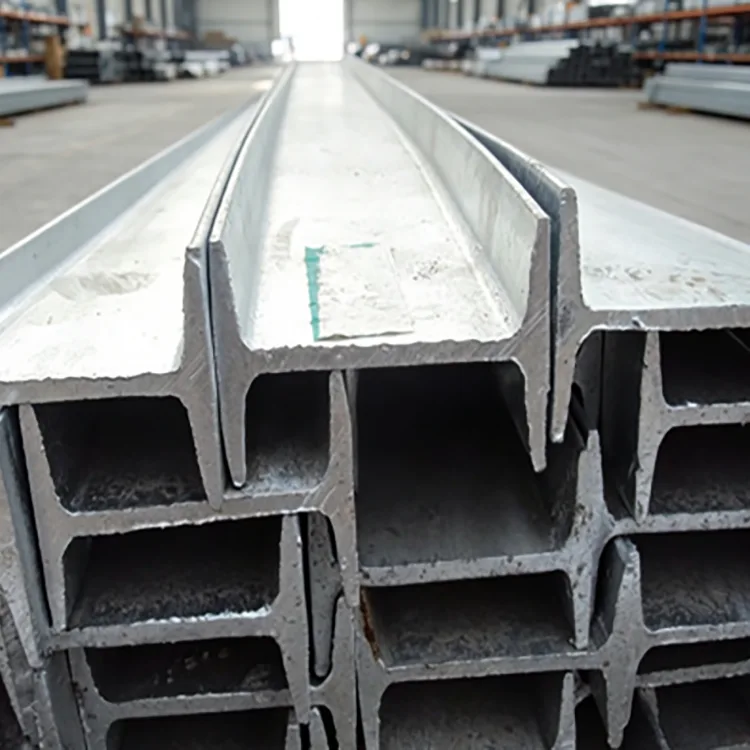

ہاٹ ڈِپ گیلوانائزڈ آئی بیم ایک ہاٹ رولڈ آئی سیکشن اسٹیل بیم ہے جسے ہاٹ ڈِپ گیلوانائزنگ کے ذریعے زنک کوٹنگ کے ساتھ ختم کیا جاتا ہے۔ I کی شکل والا حصہ اپنے جال اور فلینجز کے ذریعے ساختی مزاحمت فراہم کرتا ہے، جب کہ جستی سطح بے نقاب اسٹیل ورک کے لیے سنکنرن سے تحفظ فراہم کرتی ہے۔
Rongheng Q235B اور Q355B میں جستی I بیم فراہم کرتا ہے، جس کا سائز 10# سے 63# تک ہے، معیاری لمبائی 6 میٹر، 9 میٹر اور 12 میٹر، اور اپنی مرضی کے مطابق لمبائی تقریباً 2–19 میٹر ہے۔ پروجیکٹ ڈرائنگ کے مطابق جستی بنانے سے پہلے کٹنگ، ڈرلنگ، بیولنگ، سیدھا، پیسنے اور ڈیبرنگ کا اہتمام کیا جا سکتا ہے۔
| آئٹم | تفصیلات |
|---|---|
| پروڈکٹ | ہاٹ ڈِپ جستی آئی بیم |
| بیس سیکشن | ہاٹ رولڈ آئی بیم |
| سٹیل گریڈ | Q235B، Q355B |
| چینی معیار | GB/T 706-2016 فی الحال لاگو ہے۔ |
| نیا معیار | GB/T 706-2026، 1 دسمبر 2026 سے مؤثر |
| جستی معیار | GB/T 13912-2020 |
| بین الاقوامی حوالہ | ASTM A123/A123M-24 جہاں قابل اطلاق ہو۔ |
| عام سائز | 10#–63# |
| معیاری لمبائی | 6 میٹر، 9 میٹر، 12 میٹر |
| اپنی مرضی کی لمبائی | تقریباً 2-19 میٹر |
| عام زنک کوٹنگ | 85–120 μm |
| زنک کی کوٹنگ میں اضافہ | پروجیکٹ کی ضرورت کے مطابق تقریباً 100–140 μm |
| پروسیسنگ | کاٹنا، ڈرلنگ، بیولنگ، سیدھا کرنا، پیسنا، ڈیبرنگ |
برآمدی آرڈرز کے لیے، پراجیکٹ ڈرائنگ اور پروڈکشن سے پہلے معاہدے کے خلاف ساختی سٹیل کا معیار، گالوانیائزنگ اسٹینڈرڈ، سیکشن سائز، سٹیل گریڈ، زنک کوٹنگ اور پروسیسنگ کی ضروریات کی تصدیق ہونی چاہیے۔
I بیم اور H بیم مختلف ساختی حصے ہیں اور ان کو قابل تبادلہ نہیں سمجھا جانا چاہئے۔ ایک روایتی I بیم میں ایک تنگ فلینج کی ترتیب اور مائل اندرونی فلینج کی سطحیں ہوتی ہیں، جبکہ H بیم میں عام طور پر وسیع فلینجز اور مختلف سیکشن جیومیٹری ہوتے ہیں۔
آرڈر کرتے وقت، صرف عام اصطلاح "اسٹیل بیم" استعمال کرنے کے بجائے اس کے سیکشن کے عہدہ، طول و عرض اور قابل اطلاق معیار کے مطابق بیم کی شناخت کریں۔ سپلائی کرنے والے کو سپلائی شدہ حصے کو کاٹنے اور جستی بنانے سے پہلے منظور شدہ ڈرائنگ کے ساتھ ملنا چاہیے۔
ترجیحی ترتیب یہ ہے کہ جستی بنانے سے پہلے مطلوبہ کٹنگ اور مشیننگ مکمل کرلی جائے تاکہ پروسیس شدہ اسٹیل کو فیبریکیشن کے بعد زنک تحفظ حاصل ہو۔
ہاٹ رولڈ آئی بیم → میٹریل انسپکشن → سیدھا کرنا → کٹنگ اور مشیننگ → ڈیگریزنگ → اچار → فلوکسنگ → ڈرائینگ → ہاٹ ڈِپ گیلوانائزنگ → کولنگ → فنشنگ → زنک کوٹنگ انسپیکشن → ڈائمینشنل انسپکشن → پیکنگ۔
اسٹیل ممبر کو تقریباً 450 °C پر پگھلے ہوئے زنک میں ڈوبا جاتا ہے۔ زنک کی کوٹنگ بے نقاب ویب، فلینجز، کناروں اور دیگر قابل رسائی سطحوں کا احاطہ کرتی ہے۔
بڑے یا بھاری حصوں کے لیے، جستی بنانے کے بعد سیدھا پن اور طول و عرض کو چیک کیا جانا چاہیے کیونکہ حرارت اور ٹھنڈک حتمی جیومیٹری کو متاثر کر سکتی ہے۔
رونگھینگ عام طور پر 85–120 μm کی زنک کوٹنگ فراہم کرتا ہے، جس میں تقریباً 100–140 μm دستیاب ہوتا ہے جب کوٹنگ کی اعلی ضرورت کی وضاحت کی جاتی ہے۔
| درخواست کا ماحول | کوٹنگ پر غور کرنا |
|---|---|
| عام بیرونی نمائش | 85–120 μm |
| مرطوب صنعتی ماحول | اعلی کوٹنگ کی ضرورت کی وضاحت کی جا سکتی ہے |
| ساحلی یا نمکین ماحول | کوٹنگ اور سنکنرن کی تشخیص میں اضافہ |
| شدید کیمیائی نمائش | منصوبے کے ماحول کے ساتھ کوٹنگ کی مطابقت کی تصدیق کریں۔ |
| مسلسل سمندری پانی کا وسرجن | اکیلے معیاری ماحول کے گیلوینائزنگ پر انحصار نہ کریں۔ |
ایک موٹی زنک کوٹنگ ماحولیاتی نمائش کے لئے زیادہ زنک ماس فراہم کرتی ہے، لیکن کوٹنگ کی موٹائی کو اصل ماحول اور پروجیکٹ سنکنرن کی ضروریات کے مطابق منتخب کیا جانا چاہئے بجائے کہ ایک مکمل سنکنرن کنٹرول سسٹم کے متبادل کے طور پر استعمال کیا جائے۔
Q235B روایتی ساختی ایپلی کیشنز کے لیے استعمال کیا جاتا ہے جہاں مطلوبہ سیکشن حسابی بوجھ اور سروس کی ضروریات کو پورا کرتا ہے۔ Q355B زیادہ پیداوار کی طاقت فراہم کرتا ہے اور اعلی ساختی صلاحیت کی ضرورت والی ایپلی کیشنز کے لیے مخصوص کیا جا سکتا ہے۔
سٹیل کے گریڈ کو بیم کے سائز، اسپین، لوڈنگ اور کنکشن ڈیزائن کے ساتھ مل کر منتخب کیا جانا چاہیے۔ ایک اعلی طاقت کا گریڈ خود بخود ایک چھوٹے سائز والے حصے یا غیر موزوں ساختی ڈیزائن کی تلافی نہیں کرتا ہے۔
ایک واضح خریداری کی تفصیلات اس طرح لکھی جا سکتی ہیں:
Q355B/25# آئی بیم / 12 میٹر / ہاٹ ڈِپ جستی / مخصوص زنک کوٹنگ / ڈرائنگ میں کٹ۔
جہاں ممکن ہو، ہاٹ ڈِپ گالوانائزنگ سے پہلے فیبریکیشن مکمل کر لی جائے۔ دستیاب پروسیسنگ میں شامل ہیں:
galvanizing سے پہلے ان کارروائیوں کو مکمل کرنے سے پروسیس شدہ ممبر پر زنک تحفظ فراہم کرنے میں مدد ملتی ہے۔ اگر گیلوانائزنگ کے بعد کٹنگ، ڈرلنگ یا ویلڈنگ کی جاتی ہے، تو بے نقاب یا گرمی سے متاثرہ علاقوں کو مناسب مرمت کی ضرورت ہوتی ہے۔
جستی آئی بیم کے آرڈرز کے لیے، معائنہ میں بیس اسٹیل اور تیار جستی ممبر دونوں کا احاطہ کرنا چاہیے۔
مٹیریل سرٹیفکیٹ، galvanizing معائنہ ریکارڈ، جہتی معائنہ کے اعداد و شمار اور تیسری پارٹی کے معائنہ کی دستاویزات کو پراجیکٹ کی ضروریات کے مطابق ترتیب دیا جا سکتا ہے۔
ایک ساحلی صنعتی پروجیکٹ میں بیرونی ساختی معاونت کے اراکین کے لیے 10# اور 12# Q235B ہاٹ ڈِپ گیلوانائزڈ I سیکشنز استعمال کیے گئے ہیں۔ زیادہ نمی اور نمک سے بھری ہوا کی وجہ سے، پراجیکٹ نے زنک کوٹنگ میں اضافہ کیا ہے۔
جستی ارکان کو جہتی جانچ پڑتال اور مطلوبہ پروسیسنگ کے بعد فراہم کیا گیا۔ فراہم کردہ پراجیکٹ ریکارڈ کے مطابق، ڈھانچہ سات سال تک بڑے پیمانے پر زنگ یا کوٹنگ چھیلنے سے پاک رہا اور بار بار نگرانی کے معائنے سے گزرا۔
ایک بڑے گراؤنڈ ماونٹڈ فوٹو وولٹک پروجیکٹ کے لیے Q235B I بیم کی ضرورت ہوتی ہے جو کہ آلات کے اڈوں اور دھوپ، ہوا اور بارش کے سامنے آنے والے ڈھانچے کے لیے معاون ہے۔ پراجیکٹ کی ضروریات کے مطابق شہتیروں کو فکسڈ لینتھ پروسیسنگ اور ہاٹ ڈِپ گالوانائزنگ کے ساتھ فراہم کیا گیا تھا۔
جستی ممبران ایک علیحدہ بڑے پیمانے پر سائٹ پینٹنگ آپریشن سے گریز کرتے ہوئے ساختی تنصیب کے لیے تیار پہنچ گئے۔ جستی تصریح کو پروجیکٹ کی 25 سالہ ڈیزائن زندگی کی ضرورت کے لیے منتخب کیا گیا تھا۔
برآمدی آرڈرز کے لیے، پیداوار سے پہلے درج ذیل معلومات کی تصدیق کی جانی چاہیے:
Rongheng کی سپلائی چین Tianjin Daqiuzhuang میں واقع ہے، جو ہاٹ رولڈ اسٹیل، جستی سازی اور ڈاون اسٹریم اسٹیل پروسیسنگ کے وسائل تک رسائی فراہم کرتی ہے۔
معیاری I بیم کے سائز کے لیے، جہاں دستیاب ہو اسٹاک پر مبنی سپلائی کو مربوط کیا جا سکتا ہے۔ پراجیکٹ کے آرڈرز کے لیے، شپمنٹ سے پہلے فکسڈ لینتھ کٹنگ، ڈرائنگ پر مبنی پروسیسنگ، جستی سازی، معائنہ اور برآمدی تیاری کو مربوط کیا جا سکتا ہے۔
آئی بیم میں عام طور پر تنگ فلینجز اور مائل اندرونی فلینج کی سطحیں ہوتی ہیں، جبکہ H بیم میں عام طور پر وسیع فلینجز اور مختلف سیکشن جیومیٹری ہوتے ہیں۔ انہیں صرف ظاہری شکل کی بنیاد پر تبدیل کرنے کے بجائے قطعی سیکشن کے عہدہ اور طول و عرض کے ذریعہ بیان کیا جانا چاہئے۔
عام درجات میں Q235B اور Q355B شامل ہیں۔ مناسب گریڈ کو ساختی ڈیزائن اور پروجیکٹ کی تفصیلات پر عمل کرنا چاہیے۔
عام زنک کوٹنگ کی حد 85–120 μm ہے۔ تقریباً 100–140 μm ان منصوبوں کے لیے زیر بحث لایا جا سکتا ہے جن کے لیے کوٹنگ میں اضافہ کی ضرورت ہوتی ہے، جو قابل اطلاق تصریحات کے تابع ہے۔
جی ہاں فکسڈ لینتھ کاٹنا، ڈرلنگ، بیولنگ، سیدھا کرنا، پیسنا اور ڈیبرنگ کو ڈرائنگ کے مطابق جستی بنانے سے پہلے مکمل کیا جا سکتا ہے۔
ہاں، لیکن زنک کوٹنگ کا انتخاب اصل نمائش کے مطابق کیا جانا چاہیے۔ ساحلی اور نمک سے بھرے ماحول کو عام اندرون ملک بیرونی حالات سے زیادہ سنکنرن کی تشخیص کی ضرورت ہوتی ہے۔ مسلسل سمندری پانی میں ڈوبنے کے لیے ایک الگ سنکنرن کنٹرول اپروچ کی ضرورت ہوتی ہے۔
خود بخود نہیں۔ سٹیل کے گریڈ کو تبدیل کرنے کے لیے اس بات کی تصدیق کی ضرورت ہوتی ہے کہ کم طاقت والا مواد اب بھی مطلوبہ ساختی بوجھ اور سروس کی شرائط کو پورا کرتا ہے۔
گیلوانائزنگ کے دوران گرم اور ٹھنڈا ہونا سٹیل کے ارکان کے طول و عرض اور سیدھا پن کو متاثر کر سکتا ہے، خاص طور پر بڑے حصوں کو۔ اس لیے جستی بنانے کے بعد تیار بیم کا معائنہ کیا جانا چاہیے۔
ہاں، لیکن ویلڈنگ گرم جگہ کے ارد گرد زنک کو ہٹا دیتی ہے۔ ویلڈنگ کے بعد متاثرہ زون کو زنک سے بھرپور کوٹنگ کے ساتھ صاف اور مرمت کرنا چاہیے۔ جہاں ممکن ہو، کنکشن کی تفصیلات کو جستی بنانے سے پہلے مکمل کر لینا چاہیے۔
معیاری لمبائی میں 6 میٹر، 9 میٹر اور 12 میٹر شامل ہیں۔ پیداوار اور نقل و حمل کی ضروریات کے مطابق تقریباً 2–19 میٹر کی مقررہ لمبائی پر بات کی جا سکتی ہے۔
پروجیکٹ پر منحصر ہے، مواد کے سرٹیفکیٹ، galvanizing معائنہ ریکارڈ، جہتی معائنہ ڈیٹا، پیکنگ کی معلومات اور تیسرے فریق کے معائنہ کے دستاویزات فراہم کیے جا سکتے ہیں۔
