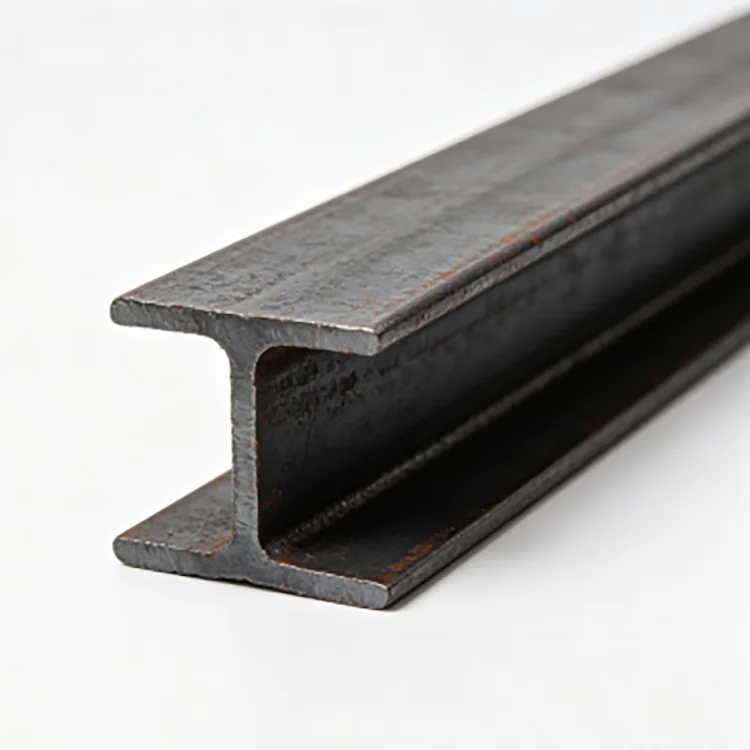

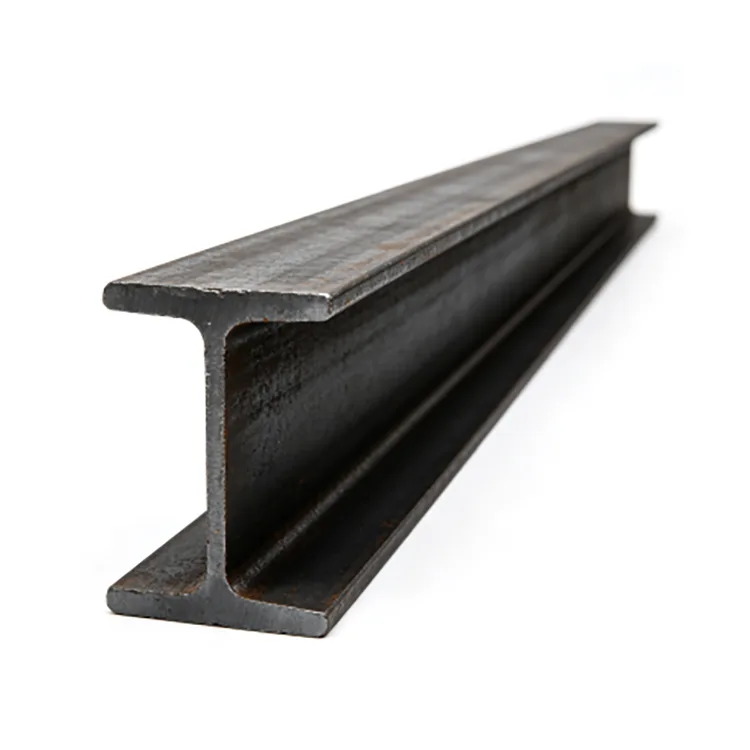

ہاٹ رولڈ آئی بیم ایک ہاٹ رولڈ سٹرکچرل اسٹیل سیکشن ہے جس میں دو فلینجز ایک مرکزی ویب سے جڑے ہوئے ہیں۔ سیکشن الگ الگ سٹیل پلیٹوں کو ایک ساتھ ویلڈنگ کرنے کے بجائے اعلی درجہ حرارت پر رولنگ کے ذریعے بنایا جاتا ہے۔
I کی شکل والی جیومیٹری فلینجز کے ذریعے موڑنے والی مزاحمت فراہم کرتی ہے جبکہ ویب حصے کو جوڑتا ہے اور قینچ کی قوتیں رکھتا ہے۔ یہ عام طور پر فیکٹری کے ڈھانچے، پلیٹ فارم، سامان کے اڈوں، پائپ ریک اور دیگر ساختی سٹیل ورک کے لیے فراہم کیا جاتا ہے۔
Rongheng Q235B اور Q355B ہاٹ رولڈ آئی بیم 10# سے 63# تک عام سائز میں فراہم کرتا ہے، جس کی معیاری لمبائی 6 میٹر، 9 میٹر اور 12 میٹر ہے۔ پراجیکٹ کی ضروریات کے مطابق فکسڈ لمبائی کاٹنے اور دیگر پروسیسنگ کا اہتمام کیا جا سکتا ہے۔
| آئٹم | تفصیلات |
|---|---|
| پروڈکٹ | ہاٹ رولڈ آئی بیم |
| سٹیل گریڈ | Q235B، Q355B |
| سائز کی حد | 10#–63# |
| عام اقسام | a/b سیریز |
| معیاری لمبائی | 6 میٹر / 9 میٹر / 12 میٹر |
| فکسڈ لمبائی کاٹنا | دستیاب ہے۔ |
| سطح | بلیک ہاٹ رولڈ |
| پروسیسنگ | کاٹنا، ڈرلنگ، بیولنگ، سیدھا کرنا، ڈیبرنگ |
| بیس سٹیل کا معیار | GB/T 706-2016 |
| دوسرے معیارات | ASTM/EN کی ضروریات پر تبادلہ خیال کیا جا سکتا ہے۔ |
| سپلائی فارم | ضرورت کے مطابق اسٹاک یا پیداوار |
عام طور پر درخواست کردہ حصوں میں 12.6#، 14#، 16#، 18#، 20a#، 25a# اور 32a# شامل ہیں۔ قطعی سیکشن کے طول و عرض، فلینج کی چوڑائی، ویب کی موٹائی اور نظریاتی وزن منتخب سیکشن کے عہدہ پر منحصر ہے۔
I Beam کا درست سائز صرف قیمت یا دستیابی کے بجائے ساختی ضرورت پر منحصر ہے۔ سیکشن کو منتخب کرنے سے پہلے اسپین، اپلائیڈ لوڈ، سپورٹ کنڈیشن، اسپیسنگ، کنکشن کا طریقہ اور قابل اجازت انحراف پر غور کیا جانا چاہیے۔
لمبا دورانیہ، ارتکاز آلات کا بوجھ یا معاونت کے درمیان زیادہ فاصلے کے لیے بڑے حصے کی ضرورت پڑ سکتی ہے۔ ساختی ڈیزائن کو موڑنے اور قینچ کے علاوہ پس منظر کے استحکام اور خدمت کی اہلیت پر بھی غور کرنے کی ضرورت پڑ سکتی ہے۔
جب ساختی ڈرائنگ پہلے ہی بیم نمبر کی وضاحت کرتی ہے، تو آرڈر کو صرف اسی طرح کے طول و عرض یا دستیاب اسٹاک کی بنیاد پر متبادل کی اجازت دینے کے بجائے مخصوص حصے کی پیروی کرنی چاہیے۔
آئی بیم اور ایچ بیم میں مختلف کراس سیکشنل جیومیٹری اور سیکشن کی خصوصیات ہیں۔ روایتی I بیم میں عام طور پر تنگ فلینجز اور مائل اندرونی فلینج کی سطحیں ہوتی ہیں، جبکہ H بیم میں عام طور پر چوڑے فلینج ہوتے ہیں۔
آئی بیم کو عام طور پر موڑنے والے ممبروں کے طور پر استعمال کیا جاتا ہے، جبکہ ایچ بیم کو اکثر کالموں اور بھاری ساختی فریموں کے لیے منتخب کیا جاتا ہے۔ یہ صرف ایک عام فرق ہے۔ اصل حصے کا تعین ساختی ڈیزائن کے ذریعے کیا جانا چاہیے۔
I بیم کو H بیم سے تبدیل نہیں کیا جانا چاہئے کیونکہ دونوں حصے ایک جیسے دکھائی دیتے ہیں یا ایک زیادہ آسانی سے دستیاب ہے۔
Q235B عام طور پر فیکٹری بیم، پلیٹ فارم، آلات کی معاونت اور عام ساختی تانے بانے کے لیے استعمال کیا جاتا ہے جہاں منتخب سیکشن مطلوبہ بوجھ کی شرائط کو پورا کرتا ہے۔
Q355B اعلی مادی طاقت فراہم کرتا ہے اور بھاری ساختی ایپلی کیشنز کے لیے مخصوص کیا جا سکتا ہے جہاں ڈیزائن کی ضرورت ہوتی ہے۔
ایک اعلی سٹیل گریڈ خود بخود چھوٹے حصے کو موزوں نہیں بناتا ہے۔ اگر سٹیل کے وزن کو کم کرنے کے لیے گریڈ کو تبدیل کیا جاتا ہے، تو ساختی ڈیزائن کو مضبوطی، انحراف اور استحکام کے لیے دوبارہ چیک کیا جانا چاہیے۔
بیم براہ راست ہاٹ رولنگ آپریشنز کی ایک سیریز کے ذریعے بنتی ہے۔
اسٹیل بلیٹ → ہیٹنگ → کچا رولنگ → انٹرمیڈیٹ رولنگ → فنشنگ رولنگ → سائزنگ → سیدھا کرنا → کٹنگ → معائنہ → بنڈلنگ
پے در پے رولنگ پاسز ویب اور فلینجز کو قائم کرتے ہیں اور سیکشن کو مطلوبہ جہتوں تک لے آتے ہیں۔ رولنگ کے بعد، بیم کو طول و عرض، سیدھا پن اور سطح کی حالت کے لیے چیک کیا جاتا ہے۔
عام طور پر سیاہ ہاٹ رولڈ اسٹیل پر پایا جانے والا گہرا مل اسکیل ایک پیداواری سطح ہے جو رولنگ کے دوران بنتی ہے اور اسے ماحولیاتی زنگ کے ساتھ الجھن میں نہیں ڈالنا چاہئے۔
بنیادی ویب اور فلینج جیومیٹری رولنگ کے دوران تیار کی جاتی ہے، لہذا کسٹمر کو الگ پلیٹوں کے بجائے ایک مکمل ساختی سیکشن ملتا ہے جسے I-شکل والے ممبر میں گھڑنے کی ضرورت ہوتی ہے۔
یہ بعد میں کاٹنے اور من گھڑت بنانے کو آسان بناتا ہے اور بیم کے بنیادی حصے کو بنانے کے لیے استعمال ہونے والے طول بلد ویلڈ سے بچتا ہے۔ مسلسل رولڈ حصے بھی بیچ پروجیکٹس میں مادی نظام الاوقات اور من گھڑت ڈرائنگ کو آسان بناتے ہیں۔
ہاٹ رولڈ آئی بیم بنیادی طور پر استعمال ہوتا ہے جہاں آئی سیکشن مناسب ساختی موڑنے والا رکن فراہم کرتا ہے۔
مشینری کی ایپلی کیشنز کے لیے، بیم کے انتخاب کو سامان کے کل وزن سے زیادہ پر غور کرنا چاہیے۔ سپورٹ اسپین، بڑھتے ہوئے پوائنٹس، لوڈ ڈسٹری بیوشن، وائبریشن اور بار بار لوڈنگ سبھی مطلوبہ حصے کو متاثر کر سکتے ہیں۔
فراہم کردہ مشینری کے منصوبوں کے لیے، 14#–20# I بیم کو آلات کے اڈوں اور سپورٹ فیبریکیشن کے لیے استعمال کیا گیا ہے۔

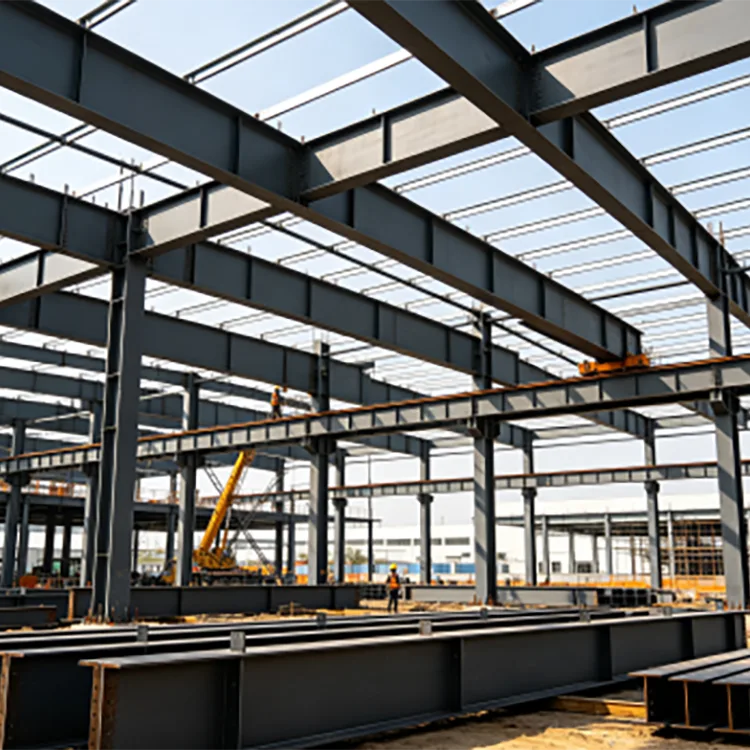

فیکٹری کی تعمیر کے لیے، 16#–25# Q235B I بیم چھت سے متعلقہ بیم، پلیٹ فارم ممبران اور سپورٹ ڈھانچے کے لیے فراہم کیے گئے ہیں۔
یکساں سیکشن کے طول و عرض بیچ کی تعمیر کے لیے اہم ہیں کیونکہ بیم کو تنصیب کے دوران کنکشن پلیٹوں اور ملحقہ ساختی اراکین کے ساتھ سیدھ میں لانا ہوتا ہے۔
ہاٹ رولڈ آئی بیم کو بلیک ہاٹ رولڈ اسٹیل کے طور پر بغیر کسی سنکنرن تحفظ کی کوٹنگ کے فراہم کیا جاتا ہے۔
خشک انڈور ایپلی کیشنز کے لیے، سیاہ سطح استعمال کی جا سکتی ہے جب پروجیکٹ کو اضافی سنکنرن تحفظ کی ضرورت نہ ہو۔ بے نقاب آؤٹ ڈور اسٹیل ورک کے لیے، پینٹنگ، ہاٹ ڈِپ گالوانائزنگ یا کوئی اور مناسب کوٹنگ سسٹم سروس ماحول کے مطابق بیان کیا جا سکتا ہے۔
جہاں گیلوانائزنگ کی ضرورت ہو، کٹنگ، ڈرلنگ اور دیگر فیبریکیشن کو ترجیحاً گالوانائزنگ کے عمل سے پہلے مکمل کیا جانا چاہیے۔ یہ بے نقاب اسٹیل کی مقدار کو کم کر دیتا ہے جو دوسری صورت میں پروسیسنگ کے بعد مرمت کی ضرورت ہوگی.
رونگھینگ پروجیکٹ ڈرائنگ کے مطابق پروسیسنگ کا بندوبست کر سکتا ہے، بشمول:
بڑے آرڈرز کے لیے، صارفین پیداوار سے پہلے کٹنگ لسٹ اور فیبریکیشن ڈرائنگ فراہم کر سکتے ہیں۔ یہ بیم کی لمبائی اور پروسیسنگ کی ضروریات کو تنصیب کے طول و عرض کے ساتھ مربوط کرنے کی اجازت دیتا ہے۔
معائنہ مواد کے گریڈ، سیکشن کے عہدہ اور تیار شدہ طول و عرض پر مرکوز ہے۔
پراجیکٹ کی ضروریات کے مطابق میٹریل سرٹیفکیٹ اور معائنے کے منظور شدہ ریکارڈ فراہم کیے جا سکتے ہیں۔ معاہدے میں بیان ہونے پر فریق ثالث کے معائنے کا بھی اہتمام کیا جا سکتا ہے۔
اسٹیل کے آرڈرز کو اصل وزن یا نظریاتی وزن کے مطابق خریدا جا سکتا ہے۔
اصل وزن ڈیلیور شدہ مواد کے ماپا ماس پر مبنی ہے۔ نظریاتی وزن کا شمار منتخب حصے کے شائع شدہ یونٹ وزن اور اس کی فراہم کردہ لمبائی سے کیا جاتا ہے۔
مثال کے طور پر، ایک شہتیر جس کا نظریاتی یونٹ وزن 20 کلوگرام/میٹر ہے اور جس کی لمبائی 12 میٹر ہے اس کا نظریاتی وزن 240 کلوگرام ہے۔
بلک آرڈرز کے لیے، پیداوار اور شپمنٹ سے پہلے تصفیہ کے طریقہ کار کی تصدیق کی جانی چاہیے۔
شمالی چین کے ایک فیکٹری پروجیکٹ نے چھت سے متعلقہ بیم، پلیٹ فارمز اور سپورٹ ڈھانچے کے لیے 16#–25# Q235B ہاٹ رولڈ آئی بیم استعمال کیا۔ مواد کو بیچوں میں فراہم کیا گیا تھا جس میں سیکشن اور جہتی چیکس فیبریکیشن سے پہلے مکمل کیے گئے تھے۔
ایک مشینری بنانے والے نے آلات کے اڈوں اور سپورٹ ڈھانچے کے لیے 14#–20# I بیم کا استعمال کیا۔ بیم کو سطح کے علاج سے پہلے مطلوبہ سپورٹ کے طول و عرض کے مطابق کاٹا اور گھڑا گیا تھا۔
جنوب مشرقی ایشیائی بنیادی ڈھانچے کے منصوبے کے لیے، Q355B I بیم پلانٹ فریمنگ اور پائپ سپورٹ ڈھانچے کے لیے فراہم کیے گئے تھے۔ اس آرڈر میں کنٹینر کی کھیپ کے لیے چھانٹنا، بنڈل کمک اور برآمدی دستاویزات شامل ہیں۔
Rongheng کی سپلائی چین Tianjin Daqiuzhuang میں واقع ہے، جس میں ہاٹ رولڈ سیکشن اسٹیل، گودام، پروسیسنگ اور برآمدی لاجسٹکس تک رسائی ہے۔
10# سے 63# تک کے کامن آئی بیم سیکشنز کو اسٹاک اور پروجیکٹ کی طلب کے مطابق ترتیب دیا جا سکتا ہے۔ Q235B اور Q355B مختلف ساختی تقاضوں کے لیے دستیاب ہیں، جب کہ شپمنٹ سے پہلے فکسڈ لینتھ کٹنگ اور متفقہ پروسیسنگ کو مربوط کیا جا سکتا ہے۔
بیرون ملک آرڈرز کے لیے، مواد کی چھانٹی، بنڈلنگ، کنٹینر لوڈنگ اور برآمدی دستاویزات کو بھی شپمنٹ کی ضروریات کے مطابق مربوط کیا جا سکتا ہے۔
یہ عام طور پر فیکٹری بیم، چھت اور پلیٹ فارم کے ڈھانچے، سازوسامان کے اڈوں، پائپ ریک، گودام کے ڈھانچے اور دیگر ساختی اسٹیل ورک کے لیے استعمال ہوتا ہے۔
نہیں۔ ان کی فلینج جیومیٹری اور سیکشن کی خصوصیات مختلف ہیں۔ ساختی تقاضوں کی جانچ کیے بغیر I بیم کو H بیم سے تبدیل نہیں کیا جانا چاہئے۔
نہ ہی عالمی طور پر بہتر ہے۔ مناسب سیکشن اسپین، لوڈنگ، سیکشن کی خصوصیات، معاون حالات اور ساختی ڈیزائن پر منحصر ہے۔
Q235B اور Q355B فراہم کردہ اہم درجات ہیں۔ جب پروجیکٹ کی ضرورت ہو تو دوسرے درجات پر تبادلہ خیال کیا جاسکتا ہے۔
عام سائز کی حد 10#–63# ہے، بشمول a/b سیریز کے حصے۔ قطعی طول و عرض اور نظریاتی یونٹ کا وزن منتخب سیکشن کے عہدہ پر منحصر ہے۔
جی ہاں معیاری لمبائی میں 6 میٹر، 9 میٹر اور 12 میٹر شامل ہیں اور پراجیکٹ کی ضروریات کے مطابق فکسڈ لینتھ کٹنگ کا اہتمام کیا جا سکتا ہے۔
جی ہاں ڈرلنگ، کٹنگ، بیولنگ، سیدھا اور ڈیبرنگ کا اہتمام ڈرائنگ اور متفقہ پروسیسنگ کی ضروریات کے مطابق کیا جا سکتا ہے۔
جی ہاں جب بیرونی یا مرطوب ماحول کے لیے اضافی سنکنرن تحفظ کی ضرورت ہو تو بیم کو پہلے من گھڑت اور پھر گرم ڈِپ جستی بنایا جا سکتا ہے۔
خود بخود نہیں۔ سٹیل کے گریڈ میں تبدیلی کو ساختی بوجھ، سیکشن سائز اور ڈیزائن کی ضروریات کے مطابق چیک کیا جانا چاہیے۔
نظریاتی وزن کا حساب عام طور پر منتخب حصے کے شائع شدہ یونٹ وزن سے اس کی لمبائی سے ضرب سے لگایا جاتا ہے۔ جب معاہدہ میں بیان کیا گیا ہو تو اصل وزن کا تصفیہ بھی استعمال کیا جا سکتا ہے۔
پراجیکٹ کی ضروریات کے مطابق میٹریل سرٹیفکیٹ اور معائنے کے منظور شدہ ریکارڈ فراہم کیے جا سکتے ہیں۔ ضرورت پڑنے پر فریق ثالث کا معائنہ بھی کیا جا سکتا ہے۔
جی ہاں سیکشن سٹیل کی سپلائی، فکسڈ لینتھ کٹنگ، متفقہ پروسیسنگ، بنڈلنگ، معائنہ دستاویزات، کنٹینر لوڈنگ اور ایکسپورٹ دستاویزات کو بین الاقوامی آرڈرز کے لیے مربوط کیا جا سکتا ہے۔
