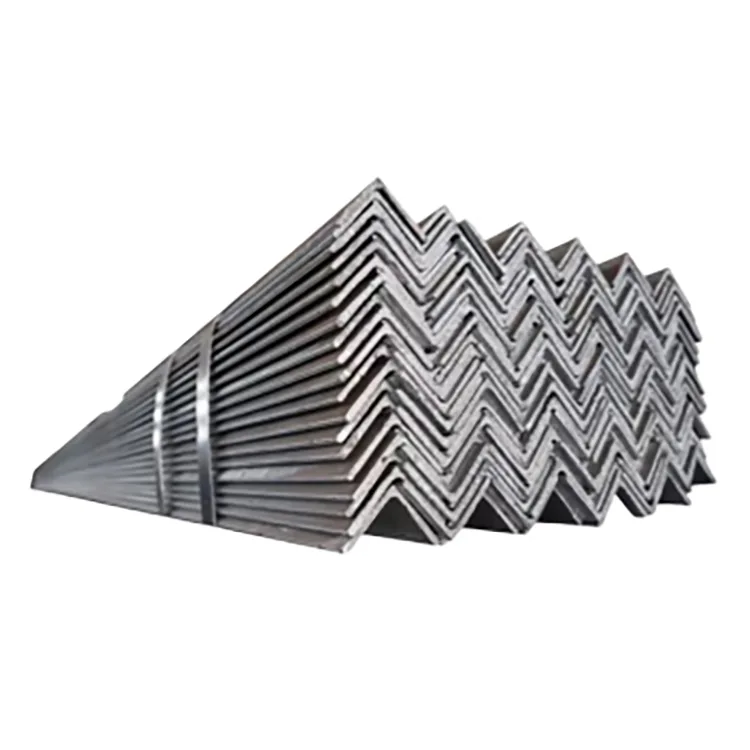

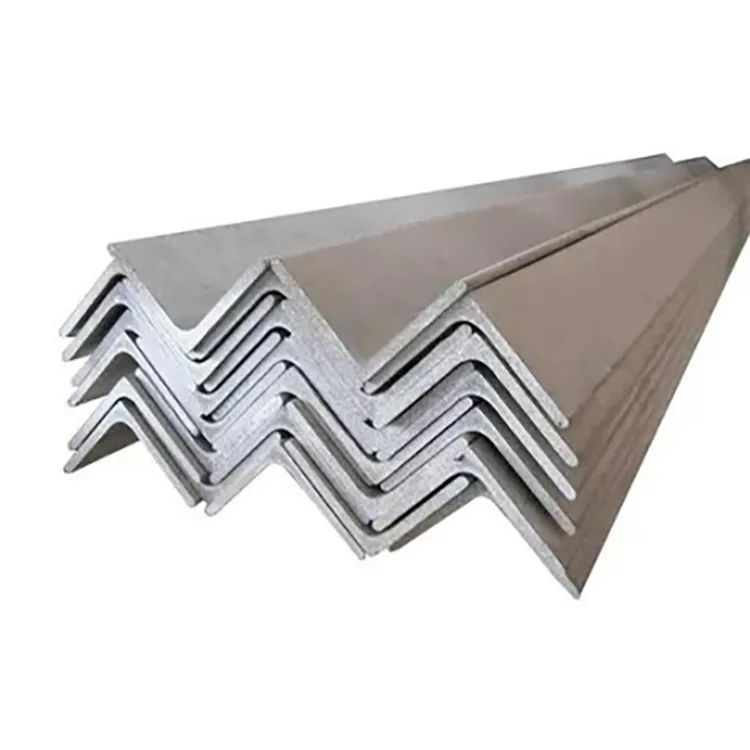

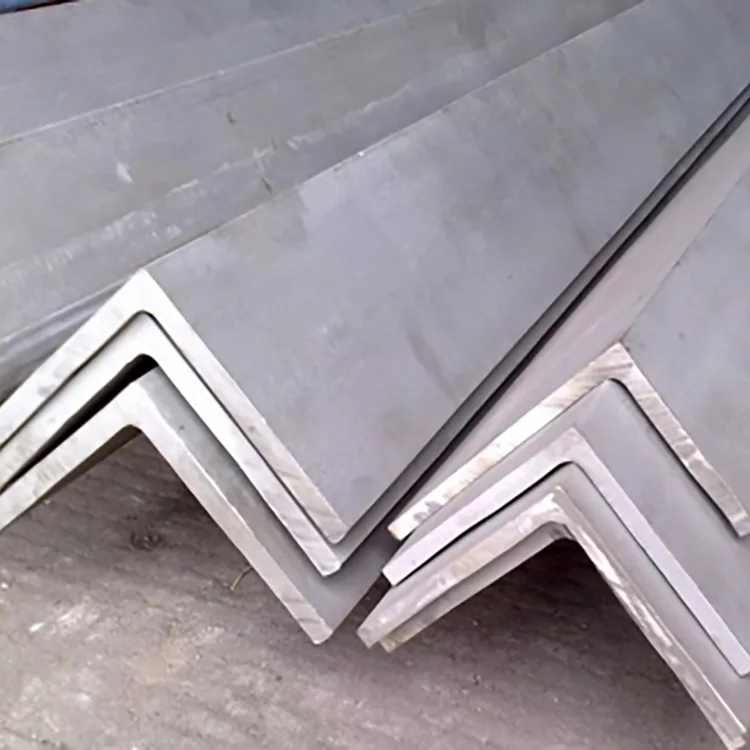

ہاٹ ڈِپ گیلوانائزڈ اسٹیل اینگل ہاٹ رولڈ کاربن اسٹرکچرل اینگل اسٹیل سے بنایا گیا ہے اور سیکشن بنانے اور مطلوبہ فیبریکیشن کے بعد زنک کے ساتھ لیپت کیا جاتا ہے۔ یہ Q235B اور Q355B سٹیل گریڈ کے ساتھ مساوی اور غیر مساوی زاویوں میں دستیاب ہے۔
مساوی زاویہ میں ایک ہی چوڑائی کی دو ٹانگیں ہیں۔ غیر مساوی زاویہ ایپلی کیشنز کے لیے مختلف ٹانگوں کی چوڑائی رکھتا ہے جہاں کنکشن یا بوجھ کے انتظام کے لیے مختلف بیئرنگ ڈائمینشنز کی ضرورت ہوتی ہے۔
| پروڈکٹ | ہاٹ ڈِپ جستی اسٹیل اینگل |
| بنیادی مواد | Q235B، Q355B |
| پروفائل | مساوی زاویہ / غیر مساوی زاویہ |
| عام سائز | 20 × 20 ملی میٹر–200 × 200 ملی میٹر |
| موٹائی | 2.0–20 ملی میٹر |
| معیاری لمبائی | 6 میٹر / 9 میٹر / 12 میٹر |
| اپنی مرضی کی لمبائی | فکسڈ لینتھ کٹنگ دستیاب ہے۔ |
| زنک کوٹنگ | عام طور پر 60–120 μm |
| اعلی کوٹنگ | 150–200 μm |
| سطح | ہاٹ ڈِپ جستی، سلور گرے |
| پروسیسنگ | کاٹنے، چھدرن، ڈرلنگ، موڑنے، بیولنگ، پیسنے اور دیگر متفقہ ساخت |
| ساختی اسٹیل حوالہ | GB/T 706 |
| جستی کا حوالہ | GB/T 13912-2020 |
| تناؤ کی طاقت | تقریباً 375–500 MPa، گریڈ اور تفصیلات سے مشروط |
ASTM، EN یا دیگر منزل بازار کے معیارات کی وضاحت کی جا سکتی ہے جب پراجیکٹ کی ضرورت ہو۔
Q235Bعام طور پر سپورٹ فریموں، گارڈریلز، آلات کی معاونت، گودام کے ڈھانچے اور عام سٹیل کی تعمیر کے لیے استعمال کیا جاتا ہے۔
Q355Bزیادہ بوجھ کے ساتھ ایپلی کیشنز کے لئے اعلی مادی طاقت فراہم کرتا ہے، بڑے اسپین یا زیادہ مطالبہ ساختی ضروریات.
اسٹیل گریڈ کو زاویہ کے سائز، موٹائی، اسپین، لوڈ اور کنکشن ڈیزائن کے ساتھ مل کر منتخب کیا جانا چاہئے.
زاویہ سٹیل کو تقریباً 450–460 °C پر پگھلے ہوئے زنک میں ڈوبنے سے پہلے پروسیس کیا جاتا ہے اور سطح پر تیار کیا جاتا ہے۔
پیداوار کی ترتیب:
ہاٹ رولڈ اینگل اسٹیل → آنے والا معائنہ → سیدھا کرنا → کٹنگ / فیبریکیشن → کم کرنا → اچار → کلی کرنا → فلکسنگ → خشک کرنا → ہاٹ ڈپ گیلوانائزنگ → کولنگ → پاسیویشن → فائنل سیدھا اور سائز بندی → زنک کوٹنگ انسپیکشن → فائنل انسپیکشن →.
اچار زنگ اور چکی کے پیمانے کو ہٹاتا ہے تاکہ سٹیل کی سطح پر زنک کی کوٹنگ مناسب طریقے سے بن سکے۔
| ماحولیات | کوٹنگ کی سمت |
| عام بیرونی نمائش | 60–120 μm |
| مرطوب بیرونی ماحول | بڑھی ہوئی کوٹنگ کی وضاحت کی جا سکتی ہے۔ |
| ساحلی نمک کی نمائش | 150-200 μm کی وضاحت کی جا سکتی ہے۔ |
| کیمیائی یا شدید سنکنرن | پروجیکٹ کے لیے مخصوص کوٹنگ کی ضرورت |
کوٹنگ کی ضرورت صرف "ہاٹ ڈِپ جستی" کی وضاحت کرنے کے بجائے خریداری کے آرڈر میں بتائی جانی چاہیے۔ مثال کے طور پر:Q355B / 100 × 100 × 8 ملی میٹر / 12 میٹر / گرم ڈِپ جستی / 150–200 μm.
| درخواست | عام استعمال |
| فوٹو وولٹک نظام | معاون اجزاء، منحنی خطوط وحدانی، فکسنگ فریم اور معاون ڈھانچے |
| میونسپل انفراسٹرکچر | گارڈریلز، باڑ کی حمایت اور بیرونی سٹیل ڈھانچے |
| پردے کی دیواریں۔ | بریکٹ، معاون ارکان اور کنکشن کے اجزاء |
| گودام | ریک فریم، سازوسامان کے اڈے اور ساختی کمک |
| صنعتی پلانٹس | پائپ سپورٹ، سامان بریکٹ اور آؤٹ ڈور سپورٹ ڈھانچے |
| زراعت | گرین ہاؤس فریم، باڑ کی حمایت اور سازوسامان کے ڈھانچے |
فکسڈ لمبائی کاٹنے، چھدرن، ڈرلنگ، موڑنے، بیولنگ اور پیسنے کو ڈرائنگ کے مطابق ترتیب دیا جا سکتا ہے.
من گھڑت اجزاء کے لیے، بڑے کاٹنے اور سوراخ کی پروسیسنگ کو جستی بنانے سے پہلے مکمل کیا جا سکتا ہے تاکہ تیار شدہ حصے کو پروسیسنگ کے بعد زنک تحفظ حاصل ہو۔
اگر گیلوانائزنگ کے بعد کٹنگ، ڈرلنگ یا ویلڈنگ کی جاتی ہے، تو بے نقاب اسٹیل یا گرمی سے متاثرہ جگہ کو زنک سے بھرپور کوٹنگ کے ساتھ صاف اور مرمت کرنا چاہیے۔
معائنہ بیس اسٹیل اور جستی کوٹنگ دونوں کا احاطہ کرتا ہے۔
پراجیکٹ کے آرڈرز کے لیے مٹیریل سرٹیفکیٹ اور galvanizing معائنہ کے ریکارڈ فراہم کیے جا سکتے ہیں۔ ضرورت پڑنے پر فریق ثالث کا معائنہ بھی کیا جا سکتا ہے۔
بلیک اینگل اسٹیل میں زنک کوٹنگ نہیں ہوتی ہے اور عام طور پر بیرونی استعمال کے لیے پینٹنگ یا کسی اور سنکنرن سے تحفظ کے نظام کی ضرورت ہوتی ہے۔
کھیپ سے پہلے فیکٹری میں ہاٹ ڈِپ گیلوانائزڈ اینگل اسٹیل کوٹ کیا جاتا ہے، جو انسٹالیشن کی جگہ پر ایک الگ فل سرفیس پینٹنگ کے عمل کی ضرورت کو دور کرتا ہے۔
خشک انڈور ایپلی کیشنز کے لیے، بلیک اینگل اسٹیل کافی ہو سکتا ہے جہاں پراجیکٹ کی تفصیلات سے اجازت ہو۔ بیرونی یا نمی سے بے نقاب ڈھانچے کے لیے، سنکنرن سے تحفظ کی ضرورت کو سٹیل کے گریڈ اور حصے کے ساتھ بیان کیا جانا چاہیے۔
زاویہ سٹیلدو کھڑی ٹانگیں فراہم کرتا ہے اور عام طور پر منحنی خطوط وحدانی، بریکٹ، فریم اور کنکشن کے ارکان کے لیے استعمال ہوتا ہے۔
فلیٹ بارایک واحد فلیٹ سطح فراہم کرتا ہے اور پٹے، پلیٹوں، کمک اور دیگر فلیٹ کنکشن اجزاء کے لیے استعمال ہوتا ہے۔
چینل سٹیلاس کا ایک گہرا کھلا سیکشن ہے اور عام طور پر استعمال کیا جاتا ہے جہاں ساختی سپورٹ کے لیے زیادہ سیکشن کی گہرائی کی ضرورت ہوتی ہے۔
انتخاب لوڈ، کنکشن کا طریقہ، دستیاب جگہ اور مطلوبہ سیکشن کی خصوصیات پر منحصر ہے۔
40 × 40 ملی میٹر اور 50 × 50 ملی میٹر جستی زاویہ سٹیل رہائشی اور تجارتی چھت PV سپورٹ ایپلی کیشنز کے لیے فراہم کیا گیا تھا۔ مواد کو بیرونی نمائش کے لیے زنک تحفظ میں اضافہ کے ساتھ مخصوص کیا گیا تھا۔
گارڈریل اور انکلوژر سپورٹ ورک کے لیے معیاری 6 میٹر جستی اینگل اسٹیل فراہم کیا گیا تھا۔ مواد کو مطلوبہ لمبائی تک پہنچایا گیا اور تنصیب سے پہلے سیکشن کے طول و عرض کی جانچ کی گئی۔
200 μm زنک لیپت جستی زاویہ سٹیل ایک ساحلی صنعتی ماحول میں بیرونی سامان کی معاونت کے ڈھانچے کے لیے فراہم کیا گیا تھا جس میں نمک سے بھری ہوا اور ہلکی کیمیائی نمائش تھی۔
ہاٹ ڈِپ جستی سٹیل اینگل کو 6 میٹر، 9 میٹر اور 12 میٹر معیاری لمبائی میں فراہم کیا جا سکتا ہے یا پروجیکٹ کے طول و عرض میں کاٹ کر دیا جا سکتا ہے۔ مساوی اور غیر مساوی زاویے، مخصوص زنک کوٹنگز اور من گھڑت اجزاء کو ڈرائنگ کے مطابق ترتیب دیا جا سکتا ہے۔
برآمدی ترسیل کے لیے، سمندری نقل و حمل کے لیے سٹیل کے زاویوں کو بنڈل اور مضبوط کیا جاتا ہے۔ نمی مزاحم پیکنگ کو نقل و حمل اور اسٹوریج کے دوران ہینڈلنگ نقصان اور سفید زنگ کے خطرے کو کم کرنے کے لیے استعمال کیا جا سکتا ہے۔
خریداری کی تفصیلات میں شامل ہونا چاہئے:
اسٹیل گریڈ + زاویہ کی قسم + ٹانگوں کے طول و عرض + موٹائی + لمبائی + زنک کوٹنگ + ساخت کی ضروریات۔
مثال:
Q235B / مساوی زاویہ / 50 × 50 × 5 ملی میٹر / 6 میٹر / ہاٹ ڈِپ جستی / مخصوص زنک کوٹنگ / ڈرائنگ کے مطابق پری پنچڈ۔
پروجیکٹ کے آرڈرز کے لیے، فکسڈ لینتھ کٹنگ، ہول پوزیشنز اور فیبریکیشن کی دیگر ضروریات کے لیے ڈرائنگ فراہم کی جا سکتی ہیں۔
Rongheng، Tianjin Daqiuzhuang سے سٹیل کی مصنوعات سپلائی کرتا ہے، جس میں ہاٹ رولڈ سٹیل، galvanizing اور ڈاون سٹریم سٹیل پروسیسنگ وسائل تک رسائی ہے۔
معیاری زاویہ سٹیل اور پراجیکٹ آرڈرز کو مطلوبہ تفصیلات کے مطابق کٹنگ، فیبریکیشن، جستی سازی، معائنہ اور برآمدی پیکنگ کے ساتھ مربوط کیا جا سکتا ہے۔
جی ہاں دونوں مساوی اور غیر مساوی زاویہ والے حصے سائز اور پروجیکٹ کی ضروریات کے مطابق فراہم کیے جاسکتے ہیں۔
عام سائز کی حد تقریباً 20 × 20 ملی میٹر سے لے کر 200 × 200 ملی میٹر تک ہوتی ہے، جس کی موٹائی 2–20 ملی میٹر ہوتی ہے۔ ضروری تفصیلات کے مطابق دیگر سائز پر تبادلہ خیال کیا جا سکتا ہے.
معیاری لمبائی 6 میٹر، 9 میٹر اور 12 میٹر ہے۔ فکسڈ لمبائی کاٹنے دستیاب ہے۔
عام زنک کوٹنگ کی حد 60-120 μm ہے۔ بیرونی ماحول کا مطالبہ کرنے کے لیے 150-200 μm کی اعلی کوٹنگ کی ضروریات کو بیان کیا جا سکتا ہے۔
جی ہاں ساحلی منصوبوں کو نمک کی نمائش کے مطابق زنک کوٹنگ کی وضاحت کرنی چاہیے۔ ایک اعلی کوٹنگ جیسے 150-200 μm کو مضبوط نمائش کے لیے سمجھا جا سکتا ہے۔
جی ہاں فکسڈ لینتھ کٹنگ، پنچنگ، ڈرلنگ اور دیگر فیبریکیشن کو ڈرائنگ کے مطابق گالوانائز کرنے سے پہلے مکمل کیا جا سکتا ہے۔
ویلڈنگ گرم علاقے کے ارد گرد زنک کوٹنگ کو ہٹا دیتا ہے. ویلڈنگ کے بعد متاثرہ جگہ کو زنک سے بھرپور کوٹنگ کے ساتھ صاف اور مرمت کرنا چاہیے۔
جی ہاں اسے منتخب پی وی سپورٹ، منحنی خطوط وحدانی، فکسنگ فریم اور معاون ڈھانچے کے لیے استعمال کیا جا سکتا ہے۔ سیکشن اور زنک کوٹنگ پروجیکٹ کے ڈیزائن اور نمائش کے حالات سے مماثل ہونی چاہئے۔
Q235B عام طور پر روایتی ساختی اور معاون ایپلی کیشنز کے لیے استعمال ہوتا ہے۔ Q355B استعمال کیا جاتا ہے جہاں اعلی مادی طاقت کی ضرورت ہوتی ہے۔ حتمی انتخاب ساختی ڈیزائن کی پیروی کرنا چاہئے.
مواد کے سرٹیفکیٹ اور galvanizing معائنہ ریکارڈ آرڈر کے مطابق فراہم کیا جا سکتا ہے. ضرورت پڑنے پر فریق ثالث کا معائنہ بھی کیا جا سکتا ہے۔
