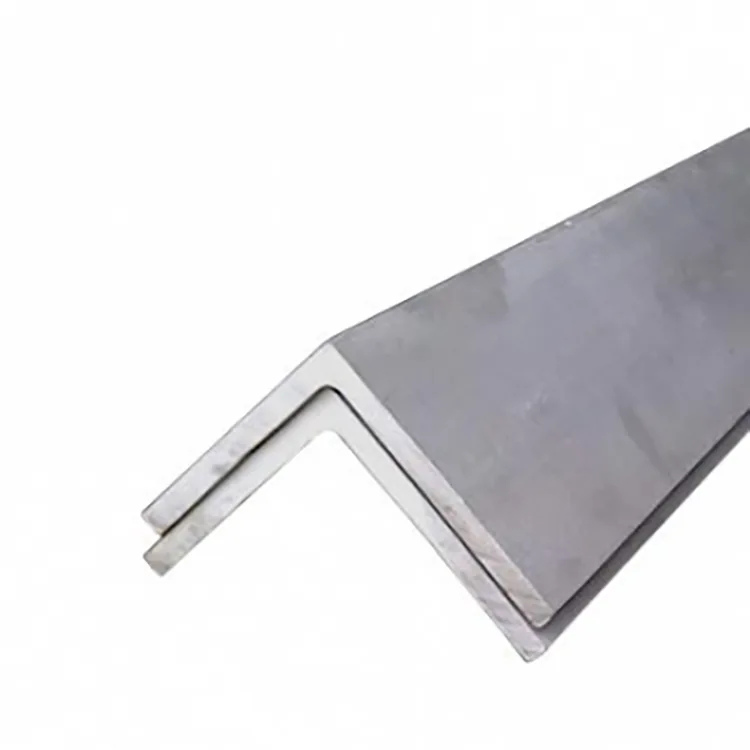

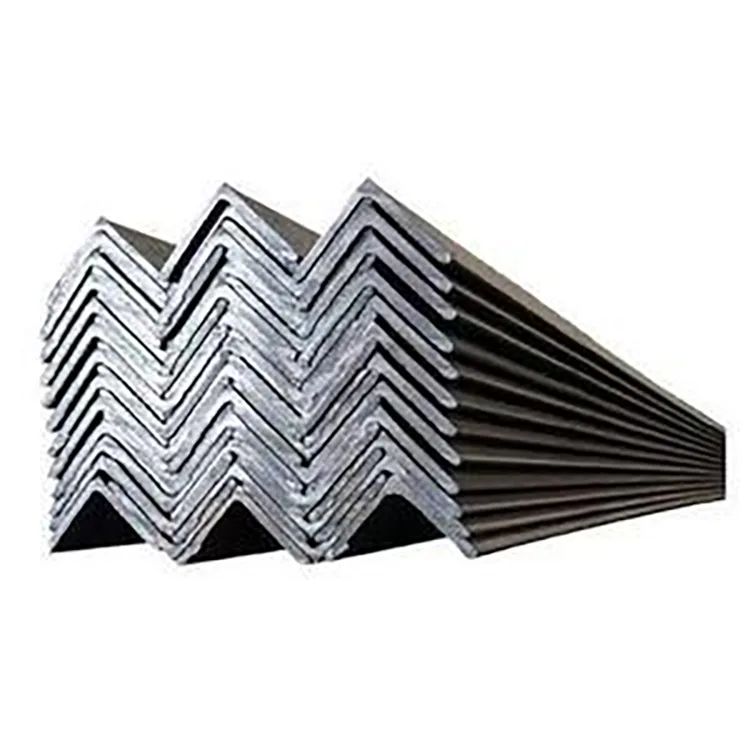

ہاٹ رولڈ اسٹیل اینگل، جسے اینگل آئرن بھی کہا جاتا ہے، ایک ایل سائز کا ساختی سیکشن ہے جو گرم اسٹیل بلٹ کو رول کرنے سے تیار کیا جاتا ہے۔ یہ مساوی اور غیر مساوی ترتیب میں دستیاب ہے، جس میں Q235B اور Q355B سٹیل کے اہم درجات ہیں۔
90° سیکشن ویلڈنگ، بولٹنگ، بریسنگ، کمک اور سپورٹ کے لیے دو کھڑے ٹانگیں فراہم کرتا ہے۔ فلیٹ بار کے مقابلے میں، زاویہ کا حصہ زیادہ ساختی گہرائی اور دو کنکشن سطحیں فراہم کرتا ہے، جس سے یہ من گھڑت اسٹیل کے اجزاء کی وسیع رینج کے لیے موزوں ہوتا ہے۔
| آئٹم | تفصیلات |
| پروڈکٹ | گرم رولڈ سٹیل زاویہ |
| سٹیل گریڈ | Q235B، Q355B |
| پروفائل | مساوی زاویہ، غیر مساوی زاویہ |
| مساوی زاویہ کی حد | 20×20–200×200 ملی میٹر |
| غیر مساوی زاویہ کی حد | 32×20–160×100 ملی میٹر |
| موٹائی | 2.5–24 ملی میٹر |
| معیاری لمبائی | 6 میٹر، 9 میٹر، 12 میٹر |
| اپنی مرضی کی لمبائی | 1-18 میٹر |
| سطح | بلیک ہاٹ رولڈ |
| سطح کا علاج | سیاہ، گرم ڈِپ جستی، الیکٹروگلوانائزڈ، پینٹ |
| پروسیسنگ | کاٹنا، ڈرلنگ، چھدرن، موڑنے، بیولنگ، پیسنا، descaling |
| چینی معیاری | GB/T 706-2016 |
| ایکسپورٹ معیارات | EN، ASTM، JIS اور دیگر متفقہ تصریحات |
| ایکسپورٹ گریڈز | S235JR, S355JR, A36 پروجیکٹ کی ضروریات سے مشروط ہے۔ |
دستیاب طول و عرض اور نظریاتی وزن منتخب مساوی یا غیر مساوی زاویہ عہدہ کے لحاظ سے مختلف ہوتے ہیں۔ کوٹیشن کے لیے، پراجیکٹ کے لیے درکار ٹانگوں کے طول و عرض اور موٹائی کی درست وضاحت کریں۔
مساوی زاویہ میں ایک ہی چوڑائی کی دو ٹانگیں ہوتی ہیں اور عام طور پر اس جگہ استعمال ہوتا ہے جہاں کنکشن یا بوجھ کا انتظام سڈول ہوتا ہے۔ یہ منحنی خطوط وحدانی، فریم، ریک، سپورٹ اور عام من گھڑت ڈھانچے کے لیے موزوں ہے۔
غیر مساوی زاویہ کی ٹانگوں کی چوڑائی مختلف ہوتی ہے۔ یہ اس وقت مفید ہے جب ایک کنکشن کی سطح کو زیادہ بیئرنگ یا مضبوطی کے علاقے کی ضرورت ہو، جب کہ دوسری ٹانگ کو ایک تنگ جگہ پر فٹ کرنا ضروری ہے۔
انجنیئرڈ آرڈرز کے لیے، قطعی سیکشن کا عہدہ عام وضاحت جیسے "بڑے زاویہ والے اسٹیل" سے زیادہ مفید ہے۔
Q235B عام طور پر عام ساختی تانے بانے، سازوسامان کے فریموں، سپورٹس، گارڈریلز اور دیگر اجزاء کے لیے استعمال کیا جاتا ہے جہاں مخصوص ڈیزائن کی مضبوطی کو منتخب حصے کے ساتھ پورا کیا جا سکتا ہے۔
Q355B زیادہ مخصوص پیداوار کی طاقت فراہم کرتا ہے اور اس وقت منتخب کیا جا سکتا ہے جب ڈیزائن کو زیادہ مادی طاقت کی ضرورت ہو۔ سٹیل کے گریڈ کو سیکشن سائز، موٹائی، بوجھ اور کنکشن ڈیزائن کے ساتھ مل کر سمجھا جانا چاہیے۔
اس لیے مناسب گریڈ اور سیکشن کی تصدیق صرف گریڈ کے لحاظ سے کرنے کے بجائے ساختی حساب کتاب کے خلاف کی جانی چاہیے۔
بنیادی پیداوار کا راستہ ہے:
اسٹیل بلیٹ → ہیٹنگ → کچا رولنگ → انٹرمیڈیٹ رولنگ → فنشنگ رولنگ → سائزنگ → سیدھا کرنا → کٹنگ → معائنہ → بنڈلنگ
ایل کے سائز کا حصہ براہ راست رولنگ پاسز کی ایک سیریز کے ذریعے تشکیل دیا جاتا ہے۔ رولنگ کے بعد، تیار زاویہ کو سٹوریج یا شپمنٹ کے لیے بنڈل کرنے سے پہلے طول و عرض، سیدھا پن، لمبائی اور سطح کی حالت کے لیے چیک کیا جاتا ہے۔
معیاری سیاہ سطح عام گرم رولنگ پیمانے پر مشتمل ہے. حتمی درخواست پر منحصر ہے، مواد کو بعد میں پینٹ، جستی یا دوسری صورت میں علاج کیا جا سکتا ہے.
گرم رولڈ زاویہ اور کولڈ تشکیل شدہ زاویہ مختلف عملوں کے ذریعہ تیار کیے جاتے ہیں اور مختلف ساختی ضروریات کے لئے استعمال ہوتے ہیں۔
ہاٹ رولڈ اینگل کو گرم بلیٹ سے رول کیا جاتا ہے اور عام طور پر ساختی اسٹیل ورک، منحنی خطوط وحدانی، سپورٹ اور من گھڑت اجزاء کے لیے مخصوص کیا جاتا ہے جہاں رولڈ سیکشن کی ضرورت ہوتی ہے۔
کولڈ تشکیل شدہ زاویہ کمرے کے درجہ حرارت پر سٹیل کی پٹی کو موڑنے سے تیار کیا جاتا ہے اور عام طور پر ہلکے حصوں اور ایپلی کیشنز سے منسلک ہوتا ہے جہاں پتلا مواد قابل قبول ہوتا ہے۔
ساختی منصوبے کے لیے، سیکشن کو انجینئرنگ ڈرائنگ اور قابل اطلاق معیار کی پیروی کرنی چاہیے بجائے اس کے کہ صرف مادی قیمت کی بنیاد پر تبدیل کیا جائے۔
فلیٹ بار میں ایک واحد فلیٹ کراس سیکشن ہوتا ہے اور عام طور پر پلیٹوں، پٹے، کمک کی پٹیوں اور دیگر فلیٹ اجزاء کے لیے استعمال ہوتا ہے۔
زاویہ اسٹیل کی دو کھڑی ٹانگیں ہیں، جو دو کنکشن کی سطحیں اور ایک دائیں زاویہ پروفائل فراہم کرتی ہیں۔ یہ منحنی خطوط وحدانی، کونوں، معاونت اور کمک کے لیے موزوں بناتا ہے جہاں ایک فلیٹ سیکشن مطلوبہ جیومیٹری فراہم نہیں کرے گا۔
ہاٹ رولڈ اسٹیل اینگل عمارت، صنعتی اور بنیادی ڈھانچے کی تعمیر میں استعمال کیا جاتا ہے جہاں ایل کے سائز کے ساختی حصے کی ضرورت ہوتی ہے۔

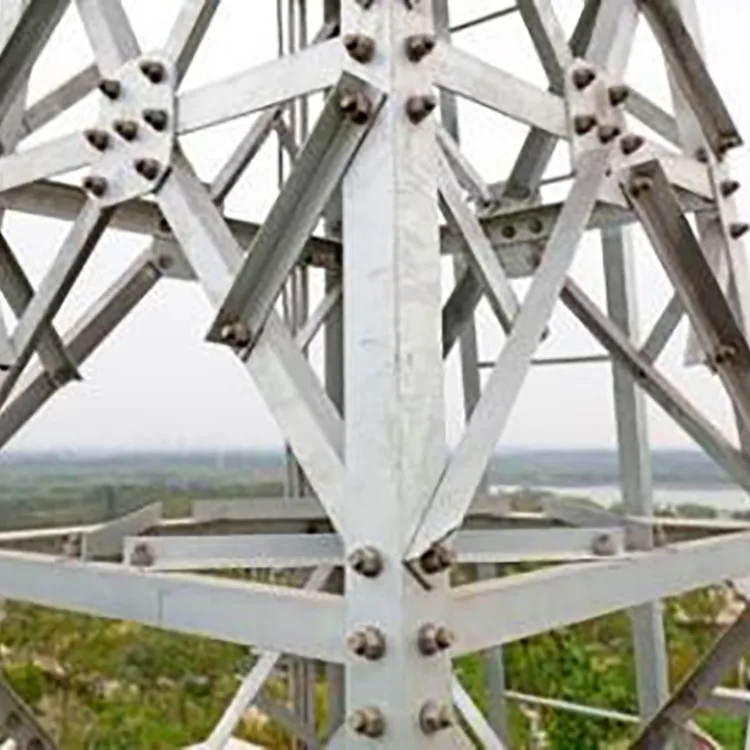

فوٹو وولٹک منصوبوں میں، زاویہ سٹیل منحنی خطوط وحدانی، کنکشن کے ارکان، کمک اور منتخب معاون معاون اجزاء کے لیے استعمال کیا جا سکتا ہے۔ مطلوبہ سیکشن حساب شدہ لوڈ، اسپین، کنکشن کا طریقہ اور تنصیب کی شرائط پر منحصر ہے۔

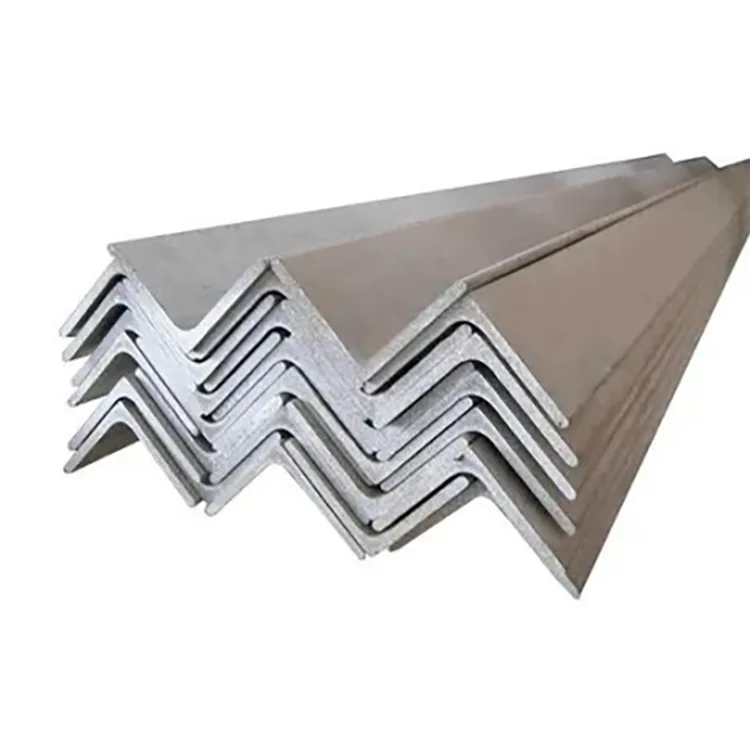

بیرونی نمائش کے لئے، سنکنرن تحفظ سٹیل سیکشن کے ساتھ مل کر بیان کیا جانا چاہئے. بلیک ہاٹ رولڈ اینگل کو الگ حفاظتی کوٹنگ کی ضرورت ہو سکتی ہے، جبکہ ہاٹ ڈِپ جستی زاویہ بے نقاب ایپلی کیشنز کے لیے زنک کوٹنگ فراہم کرتا ہے۔

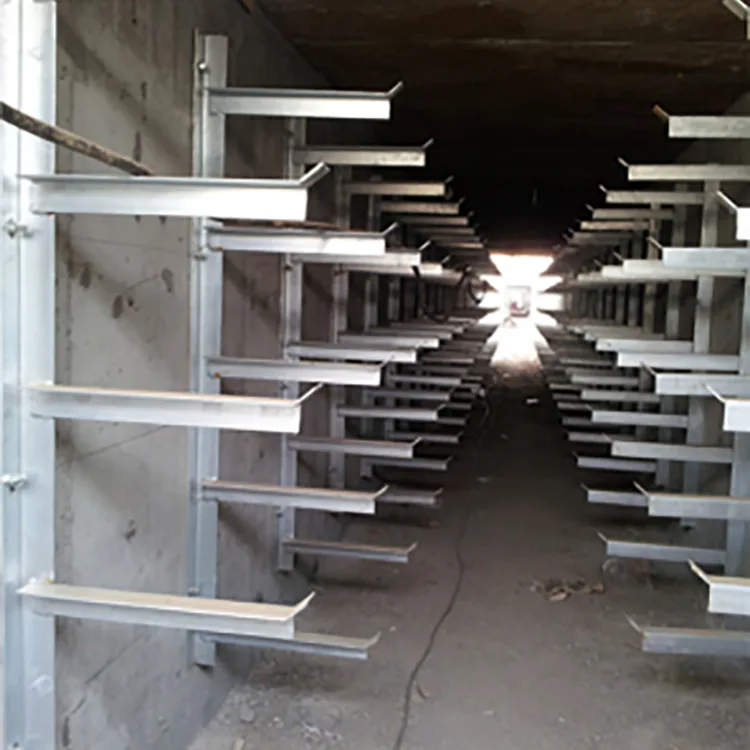

تقسیم شدہ فوٹوولٹک پروجیکٹس کے لیے، 40×40 ملی میٹر اور 50×50 ملی میٹر ہاٹ رولڈ اسٹیل اینگل منتخب سپورٹ اور کمک کے اجزاء کے لیے فراہم کیے گئے تھے۔ مواد کو بعد میں بیرونی سنکنرن کے تحفظ کے لیے علاج کیا گیا اور چھت کی تنصیبات میں استعمال کیا گیا۔
فراہم کردہ پراجیکٹ ریکارڈ کے مطابق، جستی ورژن کا استعمال کرتے ہوئے ڈھانچے میں پانچ سال کے آپریشن کے بعد وسیع پیمانے پر زنگ یا خرابی نہیں دکھائی دی۔
ہاٹ رولڈ اسٹیل اینگل کو معیاری سیدھے اسٹاک کے طور پر فراہم کیا جاسکتا ہے یا پروجیکٹ ڈرائنگ کے مطابق ڈیلیوری سے پہلے پروسیس کیا جاسکتا ہے۔
جب گیلوانائزنگ کی ضرورت ہوتی ہے، تو عام طور پر ہاٹ ڈِپ گیلوانائزنگ سے پہلے مین کٹنگ، ڈرلنگ اور فیبریکیشن کا کام مکمل ہو جاتا ہے۔ یہ من گھڑت ہونے کے بعد درکار کوٹنگ کی مرمت کی مقدار کو کم کرتا ہے۔

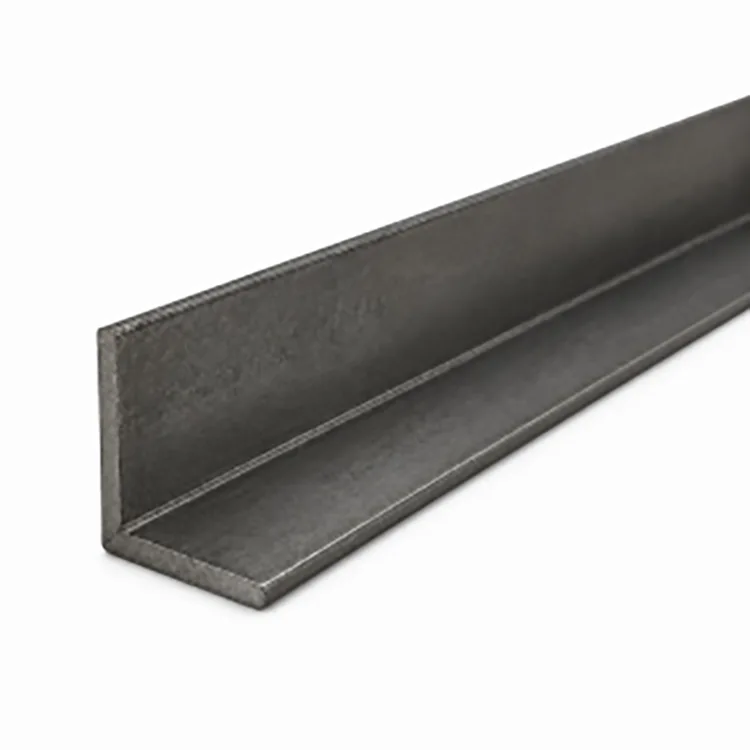

بلیک ہاٹ رولڈ اسٹیل اینگل بغیر کسی سنکنرن تحفظ کی کوٹنگ کے فراہم کیا جاتا ہے اور اسے براہ راست استعمال کیا جا سکتا ہے جہاں پراجیکٹ کا ماحول اور کوٹنگ سسٹم کی اجازت ہو۔
بیرونی یا مرطوب ماحول کے لیے، پینٹنگ یا ہاٹ ڈِپ گالوانائزنگ کو مطلوبہ سروس کی شرائط کے مطابق مخصوص کیا جا سکتا ہے۔ سطح کے علاج کی ضرورت کو اسٹیل گریڈ اور سیکشن سائز کے ساتھ خریداری کی تفصیلات میں شامل کیا جانا چاہئے۔
تیار شدہ پروڈکٹ کے معائنہ سے پہلے مواد کا معائنہ سٹیل کے مخصوص گریڈ اور حصے کا احاطہ کرتا ہے۔
کلیدی جہتی جانچ میں ٹانگوں کے طول و عرض، موٹائی، سیدھا پن اور لمبائی شامل ہیں۔ سطح کو نظر آنے والے نقائص کے لیے بھی چیک کیا جاتا ہے، جب کہ دراڑیں، لیمینیشنز اور اہم اخترتی کو خاص توجہ کی ضرورت ہوتی ہے کیونکہ وہ ساخت اور ساختی استعمال کو متاثر کر سکتے ہیں۔
پراجیکٹ کے آرڈرز کے لیے، مٹیریل سرٹیفکیٹ اور معائنہ کا ریکارڈ منظور شدہ ضروریات کے مطابق فراہم کیا جا سکتا ہے۔ مخصوص ہونے پر فریق ثالث کے معائنہ کا بھی اہتمام کیا جا سکتا ہے۔
تیانجن ڈاکیوژوانگ میں ہماری سپلائی چین کٹنگ، ڈرلنگ، موڑنے، جستی سازی اور برآمدی لاجسٹکس کے ساتھ ہاٹ رولڈ اسٹیل اینگل سورسنگ کی حمایت کرتی ہے۔
Q235B اور Q355B دستیاب ہیں، برآمدی درجات جیسے کہ S235JR، S355JR اور A36 مطلوبہ تفصیلات، مکینیکل خصوصیات اور سرٹیفیکیشن سے مشروط ہیں۔
معیاری اور پراجیکٹ کی مخصوص لمبائی کا اہتمام کیا جا سکتا ہے، اور شپمنٹ سے پہلے متفقہ پروسیسنگ مکمل کی جا سکتی ہے۔ مواد کے سرٹیفکیٹ، معائنہ کے ریکارڈ اور تیسرے فریق کے معائنہ کو بھی آرڈر کی ضروریات کے مطابق مربوط کیا جا سکتا ہے۔
برآمدی ترسیل کے لیے، بنڈل پیکنگ، کنٹینر لوڈنگ اور دستاویزات کا بندوبست تیانجن سپلائی اور لاجسٹک نیٹ ورک کے ذریعے کیا جا سکتا ہے۔
مساوی زاویہ میں ایک ہی چوڑائی کی دو ٹانگیں ہیں۔ غیر مساوی زاویہ کی ٹانگوں کی چوڑائی مختلف ہوتی ہے اور اسے استعمال کیا جاتا ہے جہاں دو کنکشن کی سطحوں کو مختلف جہتوں کی ضرورت ہوتی ہے۔
مساوی زاویے تقریباً 20×20 ملی میٹر سے 200×200 ملی میٹر تک دستیاب ہیں، جب کہ غیر مساوی زاویے تقریباً 32×20 ملی میٹر سے 160×100 ملی میٹر تک ہوتے ہیں، جس کی موٹائی 2.5–24 ملی میٹر ہوتی ہے۔
جی ہاں دونوں درجات مطلوبہ سیکشن، پروجیکٹ کی تفصیلات اور قابل اطلاق معیار کے مطابق فراہم کیے جا سکتے ہیں۔
ان درجات کو برآمدی آرڈرز کے لیے زیر بحث لایا جا سکتا ہے، مطلوبہ کیمیائی ساخت، مکینیکل خصوصیات، قابل اطلاق معیار اور سرٹیفیکیشن کے ساتھ۔
جی ہاں فکسڈ لینتھ کٹنگ، ڈرلنگ، پنچنگ، موڑنے، بیولنگ، گرائنڈنگ اور دیگر متفقہ فیبریکیشن کا اہتمام کیا جا سکتا ہے۔
جی ہاں جب بیرونی یا مرطوب سروس کے لیے سنکنرن سے تحفظ کی ضرورت ہو تو ہاٹ ڈِپ گالوانائزنگ کا اہتمام کیا جا سکتا ہے۔
ہاں، جب مناسب سنکنرن تحفظ کا نظام لاگو کیا جاتا ہے۔ مسلسل نمی اور موسم کے سامنے آنے پر غیر علاج شدہ سیاہ سٹیل زنگ آلود ہو جائے گا۔
یہ مختلف پراڈکٹس ہیں اور انہیں صرف مینوفیکچرنگ درجہ حرارت کے بجائے سٹیل کے گریڈ، سیکشن جیومیٹری، موٹائی، مینوفیکچرنگ کے معیاری اور ساختی تقاضوں کے مطابق منتخب کیا جانا چاہیے۔
زاویہ کی قسم، ٹانگوں کے طول و عرض، موٹائی، سٹیل گریڈ، لمبائی، مقدار، پروسیسنگ کی ضروریات اور سطح کے علاج کی ضروریات فراہم کریں۔
مخصوص ٹانگوں کے طول و عرض، موٹائی اور قابل اطلاق رواداری کی تصدیق کریں، اور پراجیکٹ آرڈرز کے لیے مواد اور معائنہ کی دستاویزات کی درخواست کریں۔
جی ہاں معیاری لمبائی 6 میٹر، 9 میٹر اور 12 میٹر ہیں، جس میں پراجیکٹ کی مخصوص لمبائی تقریباً 1-18 میٹر کے آرڈر کے مطابق دستیاب ہے۔
جی ہاں اسے منحنی خطوط وحدانی، کنکشن کے ارکان، کمک اور منتخب معاون اجزاء کے لیے استعمال کیا جا سکتا ہے۔ سیکشن اور سنکنرن تحفظ کے نظام کو ساختی ڈیزائن اور سائٹ کے ماحول کے مطابق منتخب کیا جانا چاہیے۔
