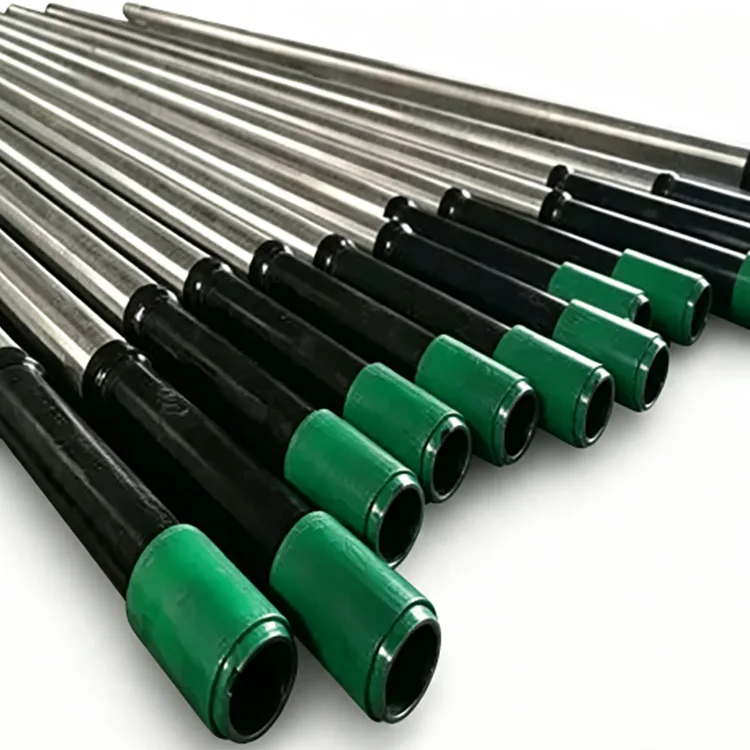

آئل فیلڈ سیملیس کیسنگ پائپ

آئل فیلڈ سیملیس کیسنگ پائپ ڈرل کنویں میں نصب کیا جاتا ہے اور پھر جگہ جگہ سیمنٹ کیا جاتا ہے۔ نلیاں کے برعکس، جو عام طور پر پیدا ہونے والے سیالوں کو لے جانے کے لیے کیسنگ کے اندر رکھی جاتی ہے، کیسنگ کنویں کے ڈھانچے کا حصہ رہتی ہے اور اسے تشکیل کے دباؤ، سیمنٹنگ، ڈرلنگ اور پروڈکشن آپریشنز کے بوجھ کو برداشت کرنا چاہیے۔

آئل فیلڈ آرڈرز کے لیے، گریڈ، بیرونی قطر، دیوار کی موٹائی، کنکشن، لمبائی اور معائنہ کی ضروریات کو ایک ساتھ بیان کیا جانا چاہیے۔ کیسنگ کی کارکردگی کا اندازہ صرف اسٹیل گریڈ سے نہیں لگایا جا سکتا۔

معیارات اور وضاحتیں

API 5CT تیل اور گیس کے کنوؤں میں استعمال ہونے والے کیسنگ اور نلیاں کے لیے بنیادی بین الاقوامی تصریح ہے۔ تازہ ترین API 5CT ایڈیشن 11 واں ایڈیشن ہے، جس کا ضمیمہ 2025 میں شائع ہوا ہے۔

چینی منصوبوں کے لیے، GB/T 19830-2023 اسٹیل پائپوں کے لیے موجودہ قومی معیار ہے جو تیل اور گیس کے کنوؤں کے لیے کیسنگ یا نلیاں کے طور پر استعمال ہوتے ہیں۔ یہ 1 مارچ 2024 کو نافذ ہوا اور GB/T 19830-2017 کی جگہ لے لی۔

کیسنگ کا اصل سائز اور کارکردگی کی درجہ بندی صرف اچھی گہرائی کے بجائے اچھی طرح سے پروگرام، کیسنگ ڈیزائن اور قابل اطلاق معیار سے منتخب کی جانی چاہیے۔

اسٹیل گریڈ کا انتخاب

J55 اور K55 عام طور پر روایتی کیسنگ ایپلی کیشنز کے لیے استعمال ہوتے ہیں جہاں اچھی حالتوں میں اعلیٰ طاقت کے درجات کی ضرورت نہیں ہوتی ہے۔ K55 J55 سے زیادہ مخصوص پیداوار کی طاقت فراہم کرتا ہے اور جب ڈیزائن کی ضرورت ہو تو اسے منتخب کیا جا سکتا ہے۔

N80 استعمال کیا جاتا ہے جہاں روایتی میٹھے کی خدمت کے کنوؤں کے لیے زیادہ طاقت درکار ہوتی ہے۔ N80 کو کھٹی سروس کے حالات کے لیے خود بخود موزوں نہیں سمجھا جانا چاہیے۔

L80 وسیع پیمانے پر استعمال کیا جاتا ہے جہاں کنٹرول شدہ سختی اور کھٹی خدمت کی ضروریات بیان کی جاتی ہیں۔ عین مطابق L80 گریڈ اور اہلیت کے تقاضوں کی تصدیق خریداری کی تفصیلات سے ہونی چاہیے۔

P110 کیسنگ ڈیزائن کی مانگ کے لیے اعلیٰ طاقت فراہم کرتا ہے، بشمول گہرے یا زیادہ بوجھ والے کنویں جہاں ڈیزائن اعلیٰ طاقت والے گریڈ کا مطالبہ کرتا ہے۔

Q125 اعلی طاقت والے کیسنگ ایپلی کیشنز کے لیے استعمال کیا جاتا ہے۔ یہ صرف ہر کنویں میں P110 کا متبادل نہیں ہے۔ گرنا، پھٹ جانا، محوری بوجھ، درجہ حرارت اور کنکشن کی کارکردگی کو ابھی بھی جانچنے کی ضرورت ہے۔

آئل فیلڈ سیملیس کیسنگ پائپ کا انتخاب ویل ڈیزائن کے ساتھ شروع ہوتا ہے۔

ایک عملی سانچے کے انتخاب کی ترتیب یہ ہے:

اچھی طرح سے گہرائی اور بوجھ → تشکیل کا دباؤ → سنکنرن حالات → کیسنگ سائز → دیوار کی موٹائی → اسٹیل گریڈ → کنکشن کی قسم → لمبائی اور معائنہ کی ضروریات۔

ایک گہرا کنواں خود بخود اعلیٰ ترین سٹیل گریڈ کی ضرورت نہیں رکھتا۔ کیسنگ سٹرنگ کو اصل ڈرلنگ، سیمنٹنگ اور پروڈکشن کے حالات کے تحت گرنے، پھٹنے اور محوری بوجھ کے لیے چیک کرنا ہوتا ہے۔

سنکنرن اور کھٹی خدمت کا انتخاب

H₂S پر مشتمل کنوؤں کے لیے، مواد کے انتخاب میں سلفائیڈ سٹریس کریکنگ ریزسٹنس اور سختی کنٹرول پر خاص توجہ کی ضرورت ہوتی ہے۔ معیاری اعلی طاقت والے گریڈ کو مخصوص کھٹی سروس ماحول کے لیے موزوں ہونے کی جانچ کیے بغیر اپ گریڈ یا متبادل نہیں کیا جانا چاہیے۔

CO₂، کلورائد اور دیگر سنکنرن حالات کے لیے، انتخاب کے لیے سنکنرن مزاحم مرکبات یا روایتی کیسنگ گریڈز کے علاوہ دیگر اقدامات کی ضرورت پڑ سکتی ہے۔ اصل درجہ حرارت، دباؤ، سیال کی ساخت اور پانی کی کیمسٹری کو تکنیکی تفصیلات میں شامل کیا جانا چاہیے۔

تھریڈ کنکشنز

یہ کنکشن آئل فیلڈ سیملیس کیسنگ پائپ سسٹم کا حصہ ہے، نہ کہ صرف ایک اختتامی آپشن۔

STC عام طور پر شارٹ تھریڈ اور کپلنگ ایپلی کیشنز سے منسلک ہوتا ہے جہاں اچھی حالت اور ڈیزائن روایتی کنکشن کی اجازت دیتے ہیں۔

LTC ایک لمبی تھریڈڈ مصروفیت فراہم کرتا ہے اور روایتی کیسنگ ایپلی کیشنز کی وسیع رینج میں استعمال ہوتا ہے۔

بی ٹی سی بٹریس تھریڈ پروفائل کا استعمال کرتا ہے اور بڑے پیمانے پر استعمال ہوتا ہے جہاں زیادہ کنکشن بوجھ کی گنجائش کی ضرورت ہوتی ہے۔

افقی کنویں، ہائی پریشر گیس کے کنویں، بڑے نقل مکانی کرنے والے کنویں اور دیگر مطلوبہ ایپلی کیشنز کے لیے، بہتر سیلنگ اور مکینیکل کارکردگی کے لیے پریمیم کنکشن مخصوص کیے جا سکتے ہیں۔ VAM، FOX اور دیگر ملکیتی کنکشن صرف کسٹمر کے مخصوص کنکشن ڈیزائن یا لائسنس کی ضروریات کے مطابق فراہم کیے جائیں۔

لمبائی کا انتخاب

کیسنگ عام طور پر API رینج کی لمبائی میں فراہم کی جاتی ہے:

عین حد اور لمبائی کے تقاضوں کو قابل اطلاق API 5CT ٹیبلز اور خریداری کی تفصیلات پر عمل کرنا چاہیے۔ لمبے جوڑ کیسنگ سٹرنگ میں کنکشن کی تعداد کو کم کر سکتے ہیں، لیکن نقل و حمل اور ہینڈلنگ کے تقاضوں پر بھی غور کرنے کی ضرورت ہے۔

عام آئل فیلڈ ایپلی کیشنز

سطح اور انٹرمیڈیٹ کیسنگ

اوپری ویلبور کو سہارا دینے، فارمیشنوں کو الگ کرنے اور بعد میں سوراخ کرنے والے حصوں کے لیے بنیاد فراہم کرنے کے لیے استعمال کیا جاتا ہے۔

پروڈکشن کیسنگ

پروڈکشن وقفہ کے ذریعے انسٹال کیا گیا اور حتمی ویلبور ڈھانچے کے حصے کے طور پر استعمال کیا گیا۔

گہرے اور ہائی پریشر کنویں

اعلی طاقت کے درجات اور مناسب دیوار کی موٹائی کا انتخاب کیا جا سکتا ہے جہاں گرنے، پھٹنے اور محوری بوجھ کا زیادہ مطالبہ ہوتا ہے۔

افقی اور شیل ویلز

کیسنگ کے انتخاب میں روایتی کیسنگ ڈیزائن کے علاوہ موڑنے، ٹارک، ڈریگ، کنکشن کی کارکردگی اور ہائیڈرولک فریکچرنگ بوجھ پر غور کرنا چاہیے۔

مینوفیکچرنگ اور معائنہ

سیملیس کیسنگ سٹیل بلٹ سے گرم رولنگ یا چھیدنے کے عمل کے ذریعے تیار کی جاتی ہے، جس کے بعد مخصوص معیار کے مطابق فنشنگ، ڈائمینشنل انسپکشن اور تھریڈ مشیننگ ہوتی ہے۔

معائنہ میں کیمیائی ساخت، تناؤ کی خصوصیات، سختی جہاں قابل اطلاق ہو، جہتی جانچ، بڑھے ہوئے معائنہ، ہائیڈرو سٹیٹک ٹیسٹنگ اور غیر تباہ کن امتحان شامل ہو سکتے ہیں جیسا کہ قابل اطلاق تصریح اور خریداری کے آرڈر کی ضرورت ہے۔

دھاگے کے طول و عرض اور گیجز بھی اہم ہیں کیونکہ کنکشن کی کارکردگی کا انحصار درست مشینی، گیجنگ اور کپلنگ فٹ پر ہوتا ہے۔

سپلائی اور پروسیسنگ

ہم مطلوبہ سٹیل گریڈ، بیرونی قطر، دیوار کی موٹائی، دھاگے کی قسم اور لمبائی کے مطابق کیسنگ فراہم کر سکتے ہیں۔ تھریڈڈ اور جوڑے ہوئے مصنوعات کو مخصوص کنکشن کے مطابق تیار کیا جا سکتا ہے۔

برآمدی آرڈرز کے لیے، کیسنگ کو کنٹینر یا بریک بلک ٹرانسپورٹیشن کے لیے بنڈل اور پیک کیا جا سکتا ہے، جہاں ضرورت ہو وہاں تھریڈ پروٹیکٹرز اور اینڈ پروٹیکشن کا استعمال کیا جا سکتا ہے۔

پراجیکٹ آرڈرز میں گاہک کی ضروریات کے مطابق معائنہ کے دستاویزات اور تیسرے فریق کے معائنہ کے انتظامات جیسے SGS، BV یا TÜV بھی شامل ہو سکتے ہیں۔

اکثر پوچھے گئے سوالات

Q1: کیا تمام آئل فیلڈ کیسنگ ہموار ہے؟

نمبر API 5CT میں سیملیس اور الیکٹرک ویلڈیڈ کیسنگ مصنوعات شامل ہیں۔ جب پروجیکٹ کو خاص طور پر ہموار کیسنگ کی ضرورت ہوتی ہے، تو خریداری کی تفصیلات میں مینوفیکچرنگ کی قسم کو واضح طور پر بیان کرنا چاہیے۔

Q2: میں آئل فیلڈ سیملیس کیسنگ پائپ کے لیے کون سا معیار استعمال کروں؟

API 5CT بین الاقوامی تیل اور گیس کے منصوبوں کے لیے بڑے پیمانے پر استعمال ہوتا ہے۔ چینی قومی معیاری پراجیکٹس کے لیے، GB/T 19830-2023 کیسنگ یا نلیاں لگانے کے لیے اسٹیل پائپ کو ڈھانپنے والا موجودہ معیاری ہے۔

Q3: میں J55، N80، L80، P110 یا Q125 کا انتخاب کیسے کروں؟

انتخاب کیسنگ ڈیزائن کے بوجھ اور خدمت کے ماحول پر منحصر ہے۔ J55 اور K55 روایتی ایپلی کیشنز کے لیے عام ہیں۔ N80 اور P110 اعلی طاقت فراہم کرتے ہیں؛ L80 کی عام طور پر وضاحت کی جاتی ہے جہاں کھٹی سروس کے تقاضے لاگو ہوتے ہیں۔ Q125 اعلی طاقت والے ایپلی کیشنز کے لیے استعمال کیا جاتا ہے۔ حتمی انتخاب اچھی طرح سے ڈیزائن اور قابل اطلاق تفصیلات پر مبنی ہونا چاہئے۔

Q4: کیا N80 یا P110 کو کھٹے کنوؤں میں استعمال کیا جا سکتا ہے؟

صرف طاقت کی بنیاد پر H₂S سروس کے لیے کیسنگ کا انتخاب نہ کریں۔ کھٹی سروس کی مناسبیت گریڈ، سختی، مادی حالت اور ماحولیاتی ضروریات پر منحصر ہے۔ سانچے کو قابل اطلاق سوئر سروس کی ضروریات کے مطابق بیان کیا جانا چاہئے۔

Q5: کیسنگ، نلیاں اور ڈرل پائپ میں کیا فرق ہے؟

کنویں کو سہارا دینے اور الگ تھلگ کرنے کے لیے کیسنگ انسٹال اور سیمنٹ کی جاتی ہے۔ پیدا ہونے والے سیالوں کو لے جانے کے لیے نلیاں کیسنگ کے اندر رکھی جاتی ہیں۔ ڈرل پائپ ڈرلنگ کے دوران استعمال کیا جاتا ہے اور ڈرلنگ آپریشن کے بعد ہٹا دیا جاتا ہے۔

Q6: کیا آپ دھاگوں اور کپلنگ کے ساتھ کیسنگ فراہم کر سکتے ہیں؟

جی ہاں کیسنگ کو مخصوص API تھریڈ کی اقسام یا پروجیکٹ کے مخصوص پریمیم کنکشن کے ساتھ کپلنگز، تھریڈ پروٹیکٹرز اور مطلوبہ معائنہ دستاویزات کے ساتھ فراہم کیا جا سکتا ہے۔
