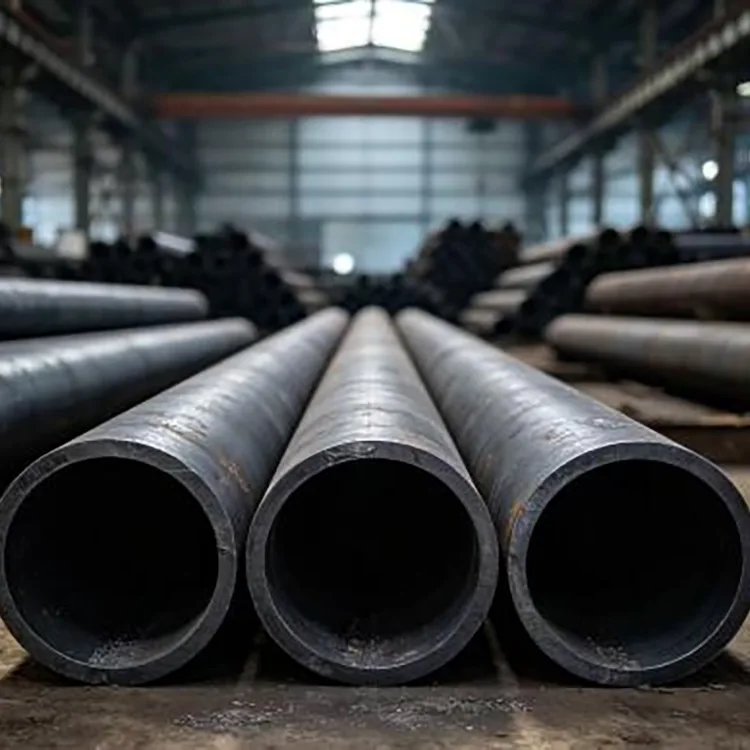

سیملیس کاربن اسٹیل سٹرکچرل ٹیوب بغیر کسی طول بلد ویلڈ سیون کے بغیر کسی ہموار حصے میں اسٹیل بلٹ کو چھیدنے اور رول کرنے سے تیار کی جاتی ہے۔ ہاٹ رولڈ ٹیوبیں عام طور پر بڑے قطر اور بھاری دیواروں کے لیے استعمال ہوتی ہیں، جب کہ ٹھنڈے ڈرین ٹیوبوں کا انتخاب اس وقت کیا جاتا ہے جب مشینی کے لیے قریب جہتی رواداری اور ایک ہموار سطح کی ضرورت ہو۔
یہ پروڈکٹ قابل اطلاق تفصیلات کے تحت ساختی اور مکینیکل ایپلی کیشنز کے لیے ہے۔ پانی، تیل، گیس، بھاپ یا دیگر دباؤ والے سیالوں کو لے جانے والی پائپ لائنوں کے لیے، فلوڈ سروس پائپ جیسے GB/T 8163 کو ساختی ٹیوب استعمال کرنے کی بجائے صرف اس لیے بتانا چاہیے کیونکہ طول و عرض ایک جیسے ہیں۔
|
آئٹم |
تفصیلات |
|
معیاری |
GB/T 8162-2018 |
|
عام درجات |
20#, 45#, Q355B (16Mn), 27SiMn, 40Cr |
|
پیداوار |
گرم رولڈ / کولڈ ڈرا |
|
قطر سے باہر |
16–630 ملی میٹر |
|
دیوار کی موٹائی |
2.5–80 ملی میٹر |
|
معیاری لمبائی |
6 میٹر / 9 میٹر / 12 میٹر |
|
لمبائی کے اختیارات |
فکسڈ لمبائی، ڈبل لمبائی، کاٹنے اور اپنی مرضی کے مطابق سائز |
|
سطح |
سیاہ، پالش، پینٹ، گرم ڈِپ جستی |
|
پروسیسنگ |
کٹنگ، بیولنگ، چیمفرنگ، تھریڈنگ، ڈرلنگ اور دیگر مشینی |
پروجیکٹ کی ضرورت کے مطابق ASTM، EN اور JIS کی وضاحتیں بھی زیر بحث لائی جا سکتی ہیں۔
20# عام ساختی اور مکینیکل ایپلی کیشنز کے لیے ایک عام انتخاب ہے جہاں اچھی مشینی صلاحیت اور ویلڈیبلٹی کی ضرورت ہوتی ہے۔
45# اعلی طاقت اور سختی ہے اور بنیادی طور پر شافٹ، آستین، جھاڑیوں اور دیگر مشینی میکانی حصوں کے لئے استعمال کیا جاتا ہے.
Q355B (16Mn) ان ایپلی کیشنز کے لیے موزوں ہے جن کو زیادہ ساختی طاقت کی ضرورت ہوتی ہے، جیسے ہیوی مشینری، انجینئرنگ ڈھانچے اور معاون اجزاء۔
27SiMn اور 40Cr مکینیکل حصوں کے لیے منتخب کیے گئے ہیں جنہیں مزید پروسیسنگ کے دوران اعلیٰ طاقت اور مخصوص کارکردگی کی ضرورت ہوتی ہے۔
مواد کو لوڈ، مشینی عمل، کام کرنے والے ماحول اور حتمی اجزاء کی ضروریات کے مطابق منتخب کیا جانا چاہیے بجائے اس کے کہ صرف سب سے زیادہ طاقت والے گریڈ کا انتخاب کریں۔

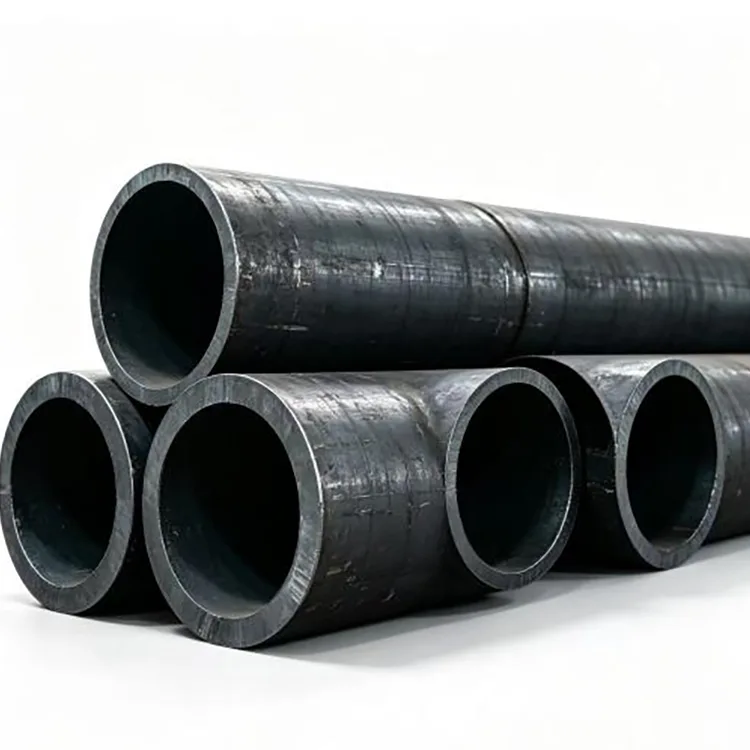

گرم رولڈ سیملیس ٹیوب عام طور پر بڑے قطر، بھاری دیواروں اور عام ساختی کام کے لیے عملی آپشن ہے۔ یہ مناسب ہے جہاں معیاری جہتی رواداری قابل قبول ہے اور مادی لاگت ایک اہم غور ہے۔

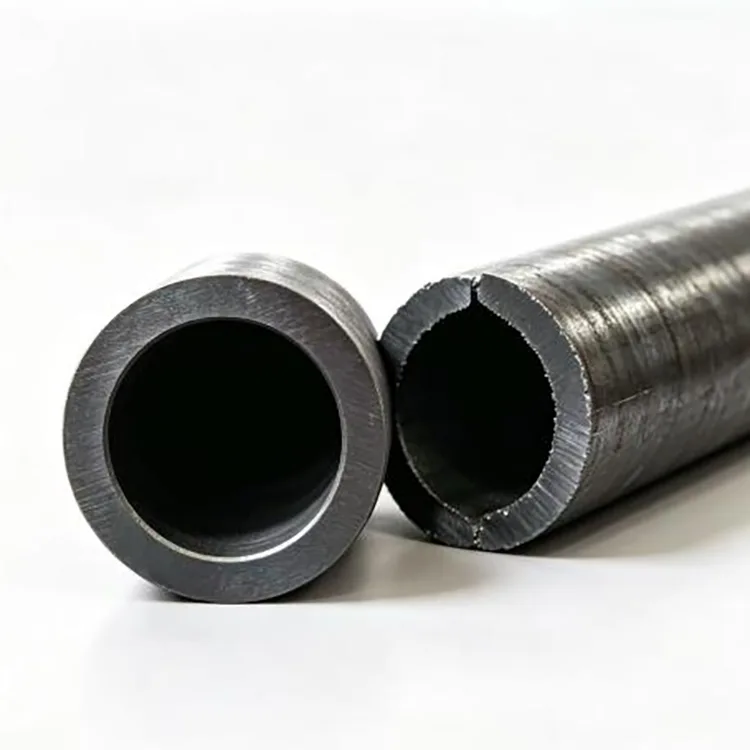

جہتی درستگی اور سطح کی حالت کو بہتر بنانے کے لیے کولڈ ڈرین سیملیس ٹیوب ایک اضافی کولڈ ڈرائنگ کے عمل سے گزرتی ہے۔ یہ چھوٹے قطر کی ٹیوبوں، صحت سے متعلق اجزاء، موڑ، بورنگ اور دیگر مشینی کاموں کے لیے زیادہ موزوں ہے۔
ساختی فریم کے لیے، عام طور پر درست کولڈ ڈرن میٹریل کی ادائیگی کا کوئی فائدہ نہیں ہوتا جب معیاری ہاٹ رولڈ ٹیوب پہلے سے ہی ڈیزائن کی ضرورت کو پورا کرتی ہے۔

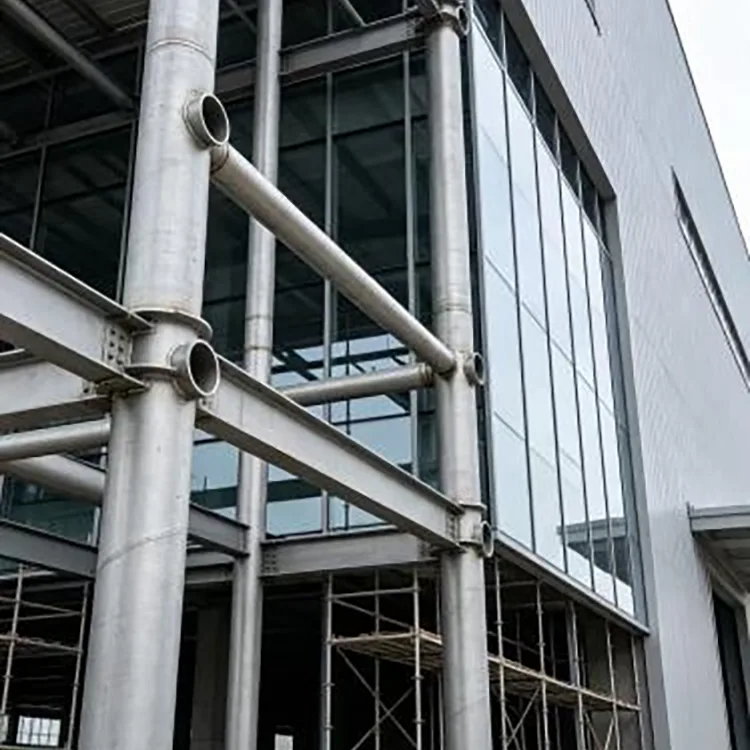

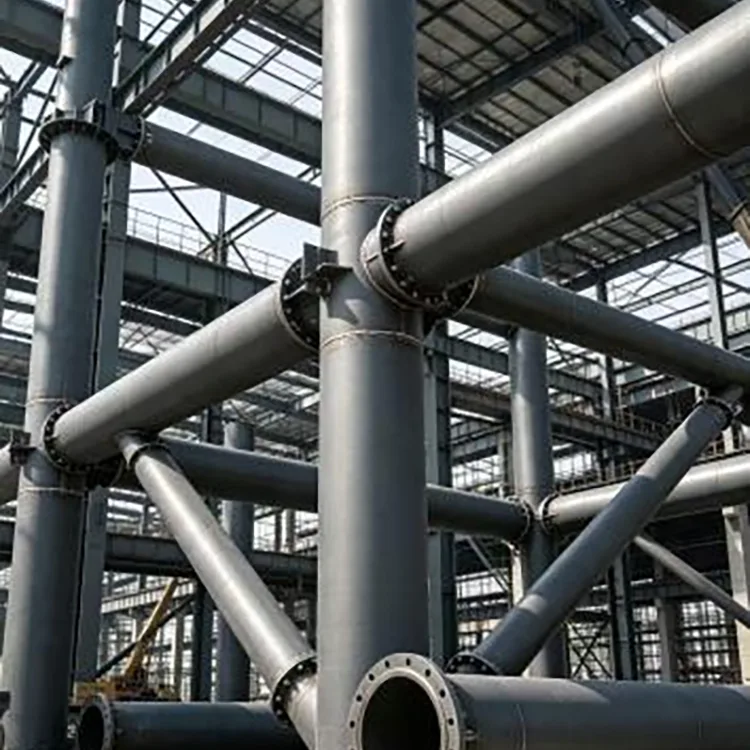

صنعتی عمارتیں، سپورٹ کالم، ٹرس، پل سپورٹ، فاؤنڈیشن سٹرکچر، آلات کے پلیٹ فارم اور دیگر بوجھ برداشت کرنے والے اسٹیل ورک۔
مشین کے فریم، ہائیڈرولک سلنڈر کے خالی حصے، شافٹ آستین، جھاڑیاں، کان کنی کے سامان کے اجزاء اور انجینئرنگ مشینری کے پرزے۔
لفٹنگ کا سامان، زرعی مشینری، بھاری گاڑیوں کے ڈھانچے اور من گھڑت معاون اجزاء۔
آلات کی معاونت، فوٹو وولٹک ڈھانچے، میونسپل اسٹیل ورک، نقل و حمل کے سامان کے اجزاء، آستین اور دیگر من گھڑت ڈھانچے۔
عام ساختی کام کے لیے، 20# ہاٹ رولڈ سیملیس کاربن اسٹیل اسٹرکچرل ٹیوب اکثر اس وقت کافی ہوتی ہے جب ڈیزائن کے بوجھ اور قابل اطلاق معیار کو پورا کیا جاتا ہے۔

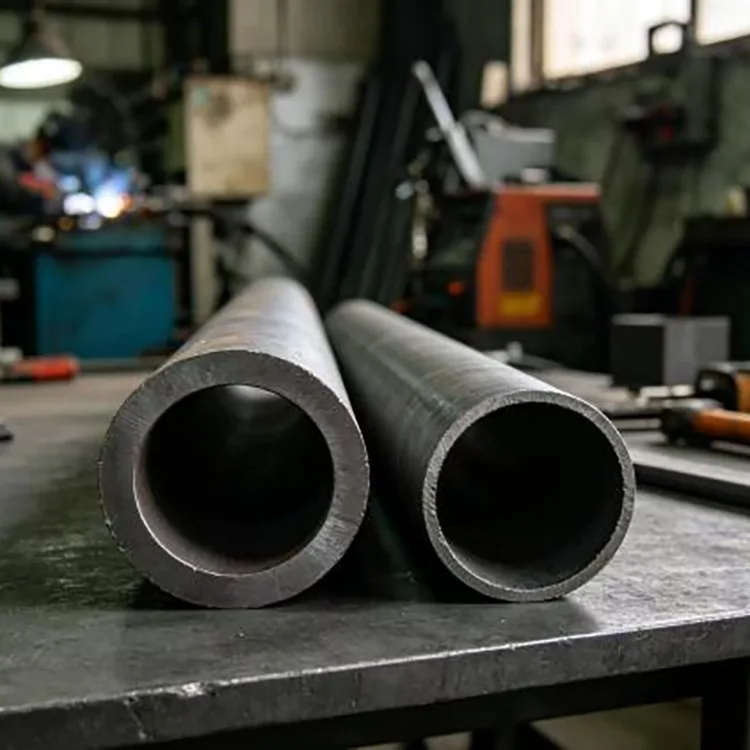

مشینی اجزاء جیسے کہ آستین اور درست حصوں کے لیے، 20# یا 45# کولڈ ڈرین ٹیوب بہتر جہتی کنٹرول اور سطح کا معیار فراہم کر سکتی ہے۔
جہاں اعلی ساختی طاقت کی ضرورت ہو، Q355B پر غور کیا جا سکتا ہے۔ زیادہ طاقت والے مکینیکل اجزاء کے لیے، 27SiMn یا 40Cr پارٹ ڈیزائن اور ہیٹ ٹریٹمنٹ کی ضروریات کے لحاظ سے زیادہ موزوں ہو سکتے ہیں۔
بیرونی ایپلی کیشنز کے لیے، بیس ٹیوب کو پینٹنگ یا ہاٹ ڈِپ گالوانائزنگ کے ساتھ اضافی سنکنرن تحفظ فراہم کیا جا سکتا ہے۔
GB/T 8162 ایک ساختی ٹیوب کا معیار ہے۔ اسے صرف دباؤ یا سیال کی خدمت کے لیے مخصوص پائپ کے لیے کم لاگت کے متبادل کے طور پر منتخب نہیں کیا جانا چاہیے۔
پانی، تیل، گیس اور دیگر سیال کی نقل و حمل کے لیے، قابل اطلاق فلوڈ سروس کے معیار کی ڈیزائن کی ضروریات سے تصدیق ہونی چاہیے۔ GB/T 8163-2018 مائع سروس کے لیے سیملیس سٹیل پائپ کے لیے چینی معیار ہے۔
یہی اصول بوائلر، ہائی ٹمپریچر اور دیگر اسپیشل سروس ایپلی کیشنز پر لاگو ہوتا ہے: پائپ کے معیار کو آلات اور پروجیکٹ کی تفصیلات پر عمل کرنا چاہیے۔
ہم مقررہ لمبائی میں ٹیوبیں فراہم کر سکتے ہیں یا شپمنٹ سے پہلے انہیں مطلوبہ جہتوں میں کاٹ سکتے ہیں۔ دستیاب پروسیسنگ میں اینڈ فیسنگ، چیمفرنگ، بیولنگ، تھریڈنگ، ڈرلنگ، پینٹنگ، زنگ ہٹانا اور ہاٹ ڈِپ گیلوانائزنگ شامل ہیں۔
برآمدی آرڈرز کے لیے، ٹیوبوں کو سٹیل کے پٹے کے ساتھ بنڈل کیا جا سکتا ہے اور سرے پر اثر اور آلودگی سے محفوظ رکھا جا سکتا ہے۔ پیکنگ کو کنٹینر لوڈنگ، سمندری نقل و حمل اور منزل کی ضروریات کے لیے ایڈجسٹ کیا جا سکتا ہے۔
معائنہ میں کیمیائی ساخت، مکینیکل خصوصیات، جہتی جانچ، سطح کا معائنہ اور منتخب کردہ معیار یا خریداری کی تفصیلات کے لیے درکار دیگر ٹیسٹ شامل ہو سکتے ہیں۔
پراجیکٹ آرڈرز کے لیے، معائنہ کے دستاویزات اور تیسرے فریق کے معائنے جیسے کہ SGS، BV یا TÜV کا اہتمام کیا جا سکتا ہے جب ضرورت ہو۔
کوٹیشن کے لیے، مطلوبہ معیار، میٹریل گریڈ، بیرونی قطر، دیوار کی موٹائی، لمبائی، مقدار اور پروسیسنگ کی ضروریات فراہم کریں۔
اپنی مرضی کے مطابق آرڈرز کے لیے، ڈرائنگ یا جہتی رواداری اس وقت کارآمد ہوتی ہے جب ٹیوب کو تیار شدہ جزو میں مشین بنایا جائے۔ مخلوط سائز کے آرڈرز، آزمائشی مقدار اور بڑے انجینئرنگ آرڈرز پر بھی بات کی جا سکتی ہے۔
GB/T 8162 ساختی مقاصد کے لیے سیملیس سٹیل ٹیوبوں کا احاطہ کرتا ہے۔ عام ایپلی کیشنز میں سٹیل کے ڈھانچے، سازوسامان کے فریم، مشینری کے اجزاء اور انجینئرنگ کے دیگر عام استعمال شامل ہیں جہاں ڈیزائن کے لیے مخصوص فلوڈ سروس یا بوائلر ٹیوب کی تفصیلات کی ضرورت نہیں ہوتی ہے۔
بڑے قطر، بھاری دیواروں اور عام ساختی ایپلی کیشنز کے لیے ہاٹ رولڈ کا انتخاب کریں جہاں معیاری رواداری قابل قبول ہو۔ جب سخت طول و عرض، ہموار سطحیں یا بہتر مشینی کارکردگی کی ضرورت ہو تو کولڈ ڈرا کا انتخاب کریں۔
20# عام طور پر عام ساختی اور مکینیکل کام کے لیے استعمال ہوتا ہے۔ 45# اعلی طاقت والے مشینی حصوں جیسے شافٹ اور آستین کے لئے زیادہ موزوں ہے۔ Q355B کو عام طور پر اس وقت سمجھا جاتا ہے جب اعلی ساختی طاقت کی ضرورت ہوتی ہے۔ حتمی انتخاب کو اجزاء کے ڈیزائن اور قابل اطلاق مواد کی تفصیلات پر عمل کرنا چاہئے۔
صرف اس لیے نہیں کہ سائز مناسب ہے۔ درخواست کو قابل اطلاق فلوڈ سروس کے معیار اور ڈیزائن کی ضروریات کو پورا کرنا ضروری ہے۔ مائع سروس ایپلی کیشنز کے لیے، GB/T 8163 پر غور کیا جانا چاہیے جہاں بیان کیا گیا ہو۔
جی ہاں فکسڈ لینتھ کٹنگ، بیولنگ، چیمفرنگ، تھریڈنگ، ڈرلنگ، پینٹنگ اور ہاٹ ڈِپ گالوانائزنگ کو آرڈر کی ضروریات کے مطابق ترتیب دیا جا سکتا ہے۔
